      Бульдозерно-рыхлительный агрегат на базе трактора Т-15.01 предназначен для выполнения комплекса работ в промышленном, нефтегазовом, гидротехническом, дорожном строительстве, мелиорации, горнодобывающей промышленности в различных климатических зонах при температуре окружающего воздуха от +50 до -50 С.

Двигатель бульдозера, трактора Т-15.01

Марка двигателя трактора ЯМЗ-238НД4-1
Завод-изготовитель двигателя АО "Автодизель" (г.Ярославль)
Тип двигателя бульдозера Дизельный, 4-х тактный, с непосредственным впрыском топлива, с жидкостным охлаждением, турбонаддувом
Эксплутационная мощность, л.с. (кВт) 240 (176)
Номинальная частота вращения, об/мин 1900
Количество цилиндров 8
Диаметр цилиндра и рабочий ход поршня, мм 130х140
Расход масла на угар от расхода топлива <0,3%
Рабочий объем двигателя, л 14,86
Масса двигателя трактора, кг 1390

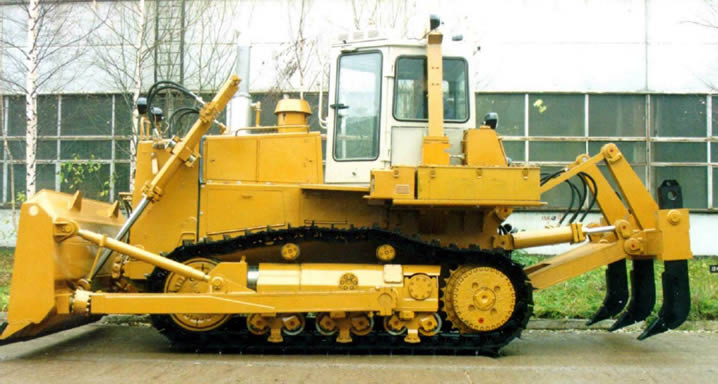

Т-15.01Я

Гидротрансформатор на трактор, бульдозер Т-15.01

      Гидротрансформатор прозрачный, с диаметром рабочих колес 410мм, максимальным коэффициентом трансформации К=2,9 и максимальным к.п.д.=0,906. Гидротрансформатор обеспечивает использование максимального крутящего момента двигателя трактора и бесступенчатое его регулирование в зависимости от нагрузок на рабочих органах выполнен в едином блоке с редуктором привода насосов.

Бортовые передачи бульдозеров, тракторов Т-15.01

      Бортовые передачи двухступенчатые, состоят из цилиндрической прямозубой передачи и планетарного ряда, обеспечивают надежную и долговечную передачи крутящего момента к гусеницам трактора Т-15.01. Плавающие торцевые уплотнения типа "DUO-CONE" обеспечивают герметичность бортовых передач бульдозера.

Трансмиссия трактора, бульдозера Т-15.01

      Трансмиссия трактора состоит из планетарной коробки передач (ПКП), согласующего редуктора и главной передачи, выполненных в виде единого силового блока. ПКП - трехскоростная, полностью реверсивная с переключением передач под нагрузкой гидроуправляемыми дисковыми фрикционными муфтами.

Ходовая система тракторов, бульдозеров Т-15.01

      Рама тележки с двумя катками, опирающимися на резиновые амортизаторы. Каждая каретка имеет по два опорных катка, прокачивающихся на коленчатообразном рычаге, укрепленном на раме тележки. Направляющее колесо имеет внутреннее подрессоривание через резиновые элементы. Рама тележки прокачивается относительно оси, установленной в раме трактора Т-15.01 и не передает ударные нагрузки от рабочего оборудования бульдозера, от переменного тягового усилия непосредственно на звездочку бортового редуктора. Возможность снижения ударных нагрузок, лучшее сцепление с грунтом обеспечивает ходовой системе трактора с микроподрессориванием лучшие тяговые свойства и повышение рабочих скоростей без ухудшения комфорта оператора.
Число опорных катков гусеницы трактора: 12 (по 6 с каждой стороны)
Число поддерживающих катков гусеницы трактора: 4 (по 2 с каждой стороны)

Механизмы поворота и тормоза трактора, бульдозера Т-15.01

      Непостоянно замкнутые бортовые фрикционы и постоянно замкнутые остановочные тормоза тракторов выполнены в виде многодисковых муфт, работающих в масле. Обеспечивают легкое и плановое управление трактором Т-15.01.

Гусеницы на тракторы, бульдозеры Т-15.01

      Гусеницы с уплотнением и смазкой шарниров на весь срок эксплуатации, с разъемным замыкающим звеном гусениц.

Шаг звена гусеницы, мм 215,9
Число башмаков гусеницы 40
Высота грунтозацепа гусениц, мм 65
Ширина башмака гусеницы, мм 560
Площадь контакта с грунтом, м2 3,26

Гидравлическая система тракторов, бульдозеров Т-15.01

Насосы тракторов НШ-100/50 двухсекционный, шестеренный
Производительность насосов при номинальной частоте вращения двигателя, л/мин 235 при 1750 об/мин
Установленное давление предохранительного клапана, кг/см2 200
Гидроцилиндры подъема/опускания отвала: - диаметр и ход поршня, мм 2 110х1200
Гидроцилиндр перекоса отвала: - диаметр и ход поршня, мм 160х310
Гидроцилиндры управления рыхлителем: диаметр, ход поршня, мм 2 160х530

Кабина на трактор, бульдозер Т-15.01

      Одноместная, установленная на резиновых амортизаторах. Шумопоглащающая обивка, большая, обеспечивающая максимальную обзорность, площадь остекления стеклопакетами, исключающими обледенение стекол, подрессоренное, регулирумое под индивидуальный вес и рост оператора сиденье, вентиляционная установка с калориферным обогревателем обеспечивают оператору комфортные условия труда. Кабина трактора оборудуется независимым отопителем, работающим на дизельном топливе. По заказу потребителя на трактор может устанавливаться кондиционер.

Бульдозерное оборудование тракторов Т-15.01

Тип отвала Сфер.(U) Полусфер.(SU) Прямой (S)
Ширина отвала, мм 4 180 3 820 4 050
Высота отвала, мм 1 560 1 520 1 490
Объем призмы волочения, м3 8,5 6,8 5,8
Максимальный подъем отвала, мм 1 150 1 150 1 150
Наибольшее заглубление отвала, мм 555 555 555
Угол поперечного перекоса отвала в каждую сторону, град. 10 10 10
Масса, кг 3 320 3 110 2 980

Рыхлительное оборудование бульдозера, трактора Т-15.01

Тип рыхлителя трактора, бульдозера Многозубый, с регулируемым углом рыхления
Число зубьев рыхлительного оборудования 3
Максимальная высота подъема, мм 555
Наибольшее заглубление, мм 700
Номинальный угол рыхления, град 45
Масса оборудования трактора, кг 3575

Заправочные емкости и топливная система тракторов Т-15.01

Топливный бак трактора, л 450
Система охлаждения, л 115
Система смазки:
ДВС, л
ГТР, КПП, л
БР, л

32
150
2х25
Гидросистема навесного оборудования бульдозера, л 220

Технические характеристики и габариты бульдозера, трактора Т-15.01

Скорости движения, вперед/назад, км/час:
I передача: 3,9/5,1
II передача: 6,9/9,0
III передача: 11,1/14,2
Масса трактора, кг: 22 220
Масса бульдозера эксплутационная, кг: 28 000
Удельное давление на грунт, кГс/см2: 0,86
