Трактор T-20.01Я
Главная » T-20.01Я » Описание и характеристики трактора T-20.01Я

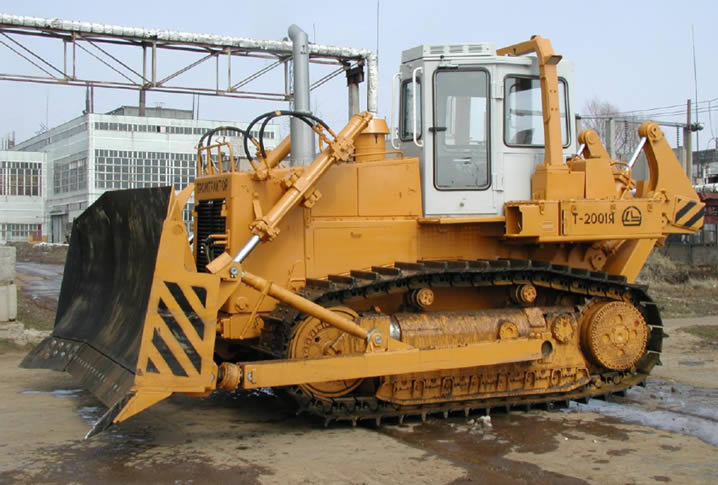

Бульдозерно-рыхлительный агрегат на базе трактора Т-20.01 предназначен для выполнения комплекса работ в промышленном, нефтегазовом, гидротехническом, дорожном строительстве, мелиорации, горнодобывающей промышлености в различных климатических зонах при температуре окружающего воздуха от +50°С до -50°С.
Запчасти, двигатели к бульдозерам, тракторам Т-20.01
Марка двигателя к трактору |
ЯМЗ-238Б-21, МТА11-С |
Завод-изготовитель двигателя |
АО "Автодизель" (г.Ярославль), CUMMINS (США) впрыском топлива, с жидкостным охлаждением, турбонаддувом |
Эксплутационная мощность, л.с. (кВт) |
280 (206) |
Номинальная частота вращения, об/мин |
2000 |
Количество цилиндров |
ЯМЗ-8, МТА-6Р |
Диаметр цилиндра и рабочий ход поршня, мм |
ЯМЗ-130х140, МТА-125х147 |
Удельный расход топлива, г/л.с.час |
ЯМЗ-176, МТА-155 |
Расход топлива на угар от расхода топлива |
<0,3% |
Рабочий объем двигателя, л |
ЯМЗ-14,86, МТА-10,8 |
Масса двигателя к трактору, кг |
ЯМЗ-1390, МТА-981 |
Гидротрансформатор, запчасти к тракторам, бульдозерам Т-20.01
Гидротрансформатор прозрачный, с диаметром рабочих колес 410мм, максимальным коэффициентом трансформации К=2,9 и максимальным к.п.д.=0,906. Гидротрансформатор обеспечивает использование максимального крутящего момента двигателя и бесступенчатое его регулирование в зависимости от нагрузок на рабочих органах трактора. Выполнен в едином блоке с редуктором привода насосов трактора.
Запчасти, бортовые передачи к тракторам, бульдозерам Т-20.01
Бортовые передачи двухступенчатые, состоят из цилиндрической прямозубой передачи и планетарного ряда, обеспечивают надежную и долговечную передачу крутящего момента к гусеницам трактора. Плавающие торцевые уплотнения типа "DUO-CONE" обеспечивают герметичность бортовых передач.
Трансмиссия, запчасти к тракторам, бульдозерам Т-20.01
Трансмиссия трактора состоит из планетарной коробки передач (ПКП), согласующего редуктора и главной передачи, выполненных в виде единого силового блока. ПКП - трехскоростная, полностью реверсивная с переключением передач под нагрузкой гидроуправляемыми дисковыми фрикционными муфтами.
Запчасти, ходовая система к тракторам, бульдозерам Т-20.01
Рама тележки с тремя катками, опирающимися на резиновые амортизаторы. Каждая каретка имеет по два опорных катка, прокачивающихся на коленчатообразном рычаге, укрепленном на раме тележки. Направляющее колесо имеет внутреннее подрессоривание через резиновые элементы. Рама тележки прокачивается относительно оси, установленной в раме трактора и не передает ударные нагрузки от рабочего оборудования бульдозера, от переменного тягового усилия непосредственно на звездочку бортового редуктора. Возможность снижения ударных нагрузок, лучшее сцепление с грунтом обеспечивает ходовой системе с микроподрессориванием лучшие тяговые свойства и повышение рабочих скоростей без ухудшения комфорта оператора.
Число опорных катков трактора: 12 (по 6 с каждой стороны)
Число поддерживающих катков трактора: 4 (по 2 с каждой стороны)
Запчасти, механизмы поворота, тормоза бульдозера, трактора Т-20.01
Непостоянно замкнутые бортовые фрикционы и постоянно замкнутые остановочные тормоза выполнены в виде многодисковых муфт, работающих в масле. Обеспечивают легкое и плановое управление трактором. Максимальный радиус поворота - 3,3 м.
Запчасти, гусеницы к тракторам, бульдозерам Т-20.01
Гусеницы с уплотнением и смазкой шарниров на весь срок эксплуатации, с разъемным замыкающим звеном.
Шаг звена гусеницы к тракторам, мм |
228,6 |
Число башмаков гусеницы |
40 |
Высота грунтозацепа гусеницы, мм |
75 |
Ширина башмака гусениц, мм |
560 |
Площадь контакта с грунтом, м2 |
3,962 |
Гидравлическая система, запчасти к бульдозерам, тракторам Т-20.01
Насос к тракторам, бульдозерам |
Двухсекционный, шестеренный |
Производительность насосов при номинальной частоте вращения двигателя, л/мин |
235 при 1750 об/мин |
Установленное давление предохранительного клапана, кг/см2: |
200 |
Гидроцилиндры подъема/опускания отвала:
- диаметр и ход поршня, мм |
2
125х1222 |
Гидроцилиндр перекоса отвала:
-диаметр и ход поршня, мм |
1
180х310 |
Гидроцилиндры управления рыхлителем:
- диаметр и ход поршня, мм |
4
160х415 |
Кабина, запчасти к тракторам, бульдозерам Т-20.01
Кабина одноместная, установленная на резиновых амортизаторах. Шумопоглащающая обивка, большая, обеспечивающая максимальную обзорность, площадь остекления стеклопакетами, исключающими обледенение стекол, подрессоренное, регулируемое под индивидуальный вес и рост оператора сиденье, вентиляционная установка с калориферным обогревателем обеспечивают оператору комфортные условия труда. Кабина оборудуется независимым отопителем, работающим на дизельном топливе. По заказу потребителя на бульдозер может устанавливаться кондиционер.
Запчасти, бульдозерное оборудование к тракторам Т-20.01
Тип отвала бульдозера |
Сферический (U) |
Полусферический (SU) |
Ширина отвала, мм |
4 225 |
3 940 |
Высота отвала, мм |
1 700 |
1 700 |
Объем призмы волочения, м3 |
11,6 |
10 |
Максимальный подъем отвала, мм |
1 250 |
1 250 |
Наибольшое заглубление отвала, мм |
590 |
590 |
Угол поперечного перекоса отвала в каждую сторону, град. |
10 |
10 |
Масса оборудования, кг |
4 300 |
4 040 |
Рыхлительное обордование, запчасти к трактору, бульдозеру Т-20.01
Тип рыхлителя к тракторам, бульдозерам |
Многозубый, с регулируемым углом рыхления |
Число зубьев оборудования |
3 |
Максимальная высота подъема, мм |
402 |
Наибольшое заглубление, мм |
780 |
Номинальный угол рыхления, град. |
45 |
Заглубляющие усилие рыхлителя, кг |
11 800 |
Выглубляющее усилие рыхлителя, кг |
26 500 |
Масса оборудования к тракторам, кг |
3 575 |
Заправочные емкости, топливная система к тракторам Т-20.01
Топливный бак к бульдозерам, л |
450 |
Система охлаждения бульдозера, л |
115 |
Система смазки бульдозеров:
ДВС, л
ГТР, КПП, л
БР, л |
31-ЯМЗ, 33-МТА
150
2х25 |
Гидросистема навесного оборудования, л |
170 |
Технические характеристики и габариты тракторов, бульдозеров Т-20.01
Скорости движения, вперед/назад, км/час:
I передача: 3,6/4,8
II передача: 6,5/8,5
III передача: 10,4/13,3
Масса трактора, кг: 26 300
Масса бульдозера эксплутационная, кг: 36 000
Удельное давление на грунт, кГс/см2: 1,103
|
