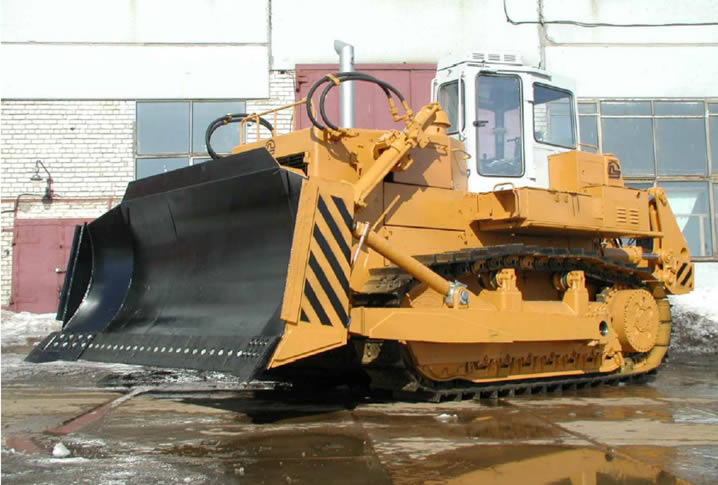

Трактор T-25.01Я
Главная » T-25.01Я » Описание и характеристики трактора T-25.01Я
|
Марка двигателя на трактор |
ЯМЗ-8501.10, КТА19Е |
|
Завод-изготовитель двигателя |
АО "Автодизель" (г.Ярославль), CUMMINS(США) |
|
Тип двигателя трактора |
Дизельный, 4-х тактный, с непосредственным впрыском топлива, с жидкостным охлаждением, турбонаддувом |
|
Эксплутационная мощность, л.с. (кВт) |
380 (279) |
|
Номинальная частота вращения, об/мин |
1775 |
|
Количество цилиндров |
ЯМЗ-12, КТА-6Р |
|
Диаметр цилиндра и рабочий ход поршня, мм |
ЯМЗ-140х140, КТА-159х159 |
|
Удельный расход топлива, г/кВт*час |
231 |
|
Расход масла на угар от расхода топлива |
<0,3% |
|
Рабочий объем двигателя, л |
ЯМЗ-25,86, КТА-18,85 |
|
Масса двигателя бульдозера, кг |
ЯМЗ-2020, КТА-1690 |
Гидротрансформатор, запчасти на тракторы, бульдозеры Т-25.01
Гидротрансформатор прозрачный, с диаметром рабочих колес 480мм, максимальным коэффициентом трансформации К=2,64 и максимальным к.п.д.=0,906. Гидротрансформатор обеспечивает использование максимального крутящего момента двигателя и бесступенчатое его регулирование в зависимости от нагрузок на рабочих органах бульдозера.
Бортовые передачи, запчасти на бульдозеры, тракторы Т-25.01
Передача бортовая - двухступенчатая, I-я ступень - шестерни внешнего зацепления, II-я ступень - планетарная (с остановленной коронной шестерней). Для облегчения легкости замены в полевых условиях ведущая звездочка выполнена из секторов, которые крепятся болтами.
Запчасти, трансмиссия на бульдозер, трактор Т-25.01
Трансмиссия состоит из планетарной коробки передач ПКП, согласующего редуктора и главной передачи, выполненных в виде единого силового блока. ПКП - трехскоростная, полностью реверсивная с переключением передач под нагрузкой гидроуправляемыми дисковыми фрикционными муфтами диаметром 455 мм.
Запчасти, ходовая система на тракторы, бульдозеры Т-25.01
Подвеска: трехточечная полужесткая с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему трактора, улучшение условий труда. Опорные, поддерживающие катки и направляющие колеса с одноразовой смазкой на весь срок службы с самоподвижными уплотнениями типа "DUO-CONE".
Число опорных катков ходовой системы: 14 (по 7 скаждой стороны)
Число поддерживающих катков ходовой системы: 4 (по 2 с каждой стороны)
Механизмы поворота, тормоза, запчасти на бульдозер, трактор Т-25.01
Непостоянно замкнутые бортовые фрикционы и постоянно замкнутые остановочные тормоза трактора выполнены в виде многодисковых муфт, работающих в масле. Обеспечивают легкое и плановое управление трактором. Минимальный радиус поворота - 3,4 м.
Запчасти, гусеницы на тракторы, бульдозеры Т-25.01
Гусеницы с уплотнением и смазкой шарниров на весь срок эксплуатации, с разъемным замыкающим звеном.
|
Шаг звена гусеницы на тракторы, мм |
250,0 |
|
Число башмаков гусеницы бульдозера |
39 |
|
Высота грунтозацепа гусениц, мм |
80 |
|
Ширина башмака гусеницы, мм |
610 |
|
Площадь контакта с грунтом, м2 |
3,97 |
Гидравлическая система, запчасти на тракторы, бульдозеры Т-25.01
|
Насосы на тракторы, бульдозеры |
Шестеренные НШ-250, НШ-50, НШ-10 |
|
Производительность насосов при номинальной частоте вращения двигателя, л/мин |
430 при 1775 об/мин |
|
Установленное давление предохранительных клапанов, кг/см2 |
200 |
|
Гидроцилиндры подъема/опускания отвала:
- диаметр и ход поршня, мм |
2
140х1250 |
|
Гидроцилиндр перекоса отвала:
- диаметр и ход поршня, мм |
1
220х300 |
|
Гидроцилиндры управления рыхлителем:
- диаметр и ход поршня, мм |
4
180х500 |
Кабина на бульдозер
Одноместная, установленная на резиновых амортизаторах. Шумопоглащающая обивка, большая, обеспечивающая максимальную обзорность, площадь остекления стеклопакетами, исключающими обледенение стекол, подрессоренное, регулируемое под индивидуальный вес и рост оператора сиденье, вентиляционная установка с калориферным обогревателем обеспечивают оператору комфортные условия труда. По заказу потребителя может на бульдозер устанавливаться кондиционер.
Запчасти, бульдозерное оборудование на тракторы Т-25.01
|
Тип отвала бульдозера |
Сферический (U) |
Полусферический (SU) |
|
Ширина отвала, мм |
4500 |
4320 |
|
Высота отвала, мм |
1700 |
1890 |
|
Объем призмы волочения, м3 |
12,1 |
11 |
|
Максимальный подъем отвала, мм |
1425 |
1290 |
|
Наибольшее заглубление отвала, мм |
690 |
600 |
|
Угол поперечного перекоса отвала в каждую сторону, град. |
10 |
10 |
|
Масса оборудования, кг |
6 220 |
5 560 |
Рыхлительное оборудование
|
Тип рыхлителя на трактор |
Параллелограмный, с регулируемым углом рыхления |
|
Число зубьев оборудования |
1 |
3 |
|
Максимальная высота подъема, мм |
800 |
1 050 |
|
Наибольшее заглубление, мм |
1210 |
900 |
|
Регулировка угла рыхления, град |
+14 |
+14 |
|
Заглубляющее усилие, кг |
14300 |
15000 |
|
Выглубляющее усилие, кг |
36000 |
35300 |
|
Масса оборудования, кг |
4133 |
5330 |
Заправочные емкости, запчасти, топливная система на трактор Т-25.01
|
Топливный бак на тракторы, л |
670 |
|
Система охлаждения, л |
110 |
Система смазки бульдозеров:
ДВС, л
ГТР, КПП, л
БР, л |
ЯМЗ-75, КТА-59
185
2х35 |
|
Гидросистема навесного оборудования, л |
360 |

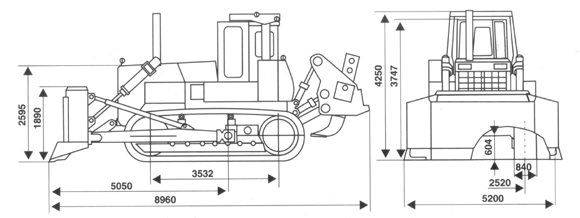

Технические характеристики и габариты тракторов Т-25.01
Скорости движения, вперед/назад, км/час:
I передача: 3,8/4,6
II передача: 6,8/8,2
III передача: 11,7/13,4
Масса трактора, кг: 36 000
Масса бульдозера эксплутационная, кг: 46 800
Удельное давление на грунт, кГс/см2: 1,2
|
