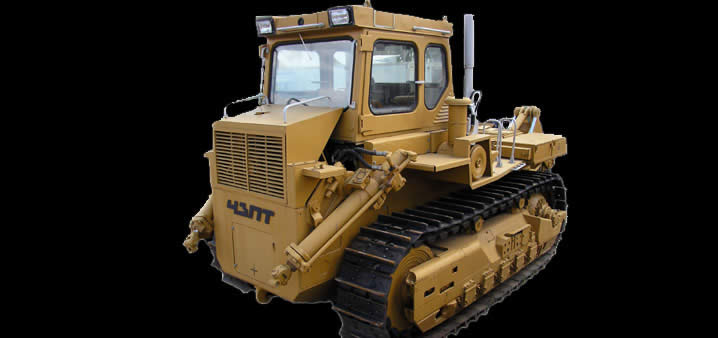

Бульдозерно-рыхлительный агрегат на базе трактора Т-330 чебоксарец предназначен для выполнения комплекса работ в промышленном, нефтегазовом, гидротехническом, дорожном строительстве, мелиорации, горнодобывающей промышленности в различных климатических зонах при температуре окружающего воздуха от +50 до -50 С.
Запчасти, двигатели на бульдозер, трактор Т-330 чебоксарец
|
Марка двигателя трактора |
8ДВТ-330А |
|
Завод-изготовитель двигателей |
Волгоградский моторный завод |
|
Тип двигателя бульдозера |
Дизельный 4-х тактный, с газотурбинным наддувом и воздушным охлаждением. |
|
Эксплутационная мощность, кВт |
250 |
|
Номинальная частота вращения, об/мин |
1700 |
|
Количество цилиндров |
8V |
|
Диаметр цилиндра и рабочий ход поршня, мм |
150х160 |
|
Удельный расход топлива, г/кВт.час |
230 |
|
Расход масла на угар от расхода топлива |
<0,3% |
|
Рабочий объем двигателя, л |
22,6 |
|
Масса двигателя тракторов, кг |
2 600 |
Гидротрансформатор, запчасти трактора, бульдозера Т-330 чебоксарец
Гидротрансформатор непрозрачный, с диаметром рабочих колес 480мм, максимальным коэффициентом трансформации К=3,0 и максимальным к.п.д.=0,906. Обеспечивает использование максимального крутящего момента двигателя бульдозера и бесступенчатое его регулирование в зависимости от нагрузок на рабочих органах.
Бортовые передачи, запчасти на бульдозеры, тракторы Т-330 чебоксарец

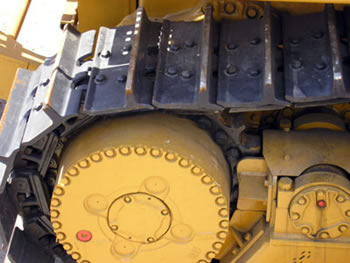

Передача бортовая - двухступенчатая, I-я ступень - шестерни внешнего зацепления, II-я ступень - планетарная (с остановленным водилом). Для облегчения легкости замены в полевых условиях ведущая звездочка выполнена из секторов, которые крепятся болтами.
Запчасти КПП, трансмиссия к тракторам, бульдозерам Т-330 чебоксарец
Гидромеханическая трансмиссия, состоит из шестивальной, трехскоростной, полностью реверсивной, двухбортовой коробки переключения передач КПП с косозубыми шестернями постоянного сцепления, гидроподжимными дисковыми муфтами передач и реверсивного механизма, системой гидроуправляемых ленточных остановочных тормозов и тормозов реверса для каждого борта, конструктивно объединенных в одном автономном блоке КПП, согласующих редукторов механических передач для каждого борта. Передача крутящего момента от КПП бульдозера к коническим редукторам осуществляется карданными передачами. КПП трактора обеспечивает раздвоение потока мощности к ведущим колесам, что позволяет производить поворот на месте за счет различного направления движения гусениц трактора Т-330 чебоксарец.
Запчасти, ходовая система бульдозеров, тракторов Т-330 чебоксарец
Полужесткая ходовая система трактора Т-330 чебоксарец состоит из двух гусеничных тележек, прокачивающихся на оси бортовых передач. Опорные поддерживающие катки и направляющие колеса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа "DUO-CONE". Натяжение гусениц облегчено благодаря применению гидравлического механизма натяжения, установленного совместно с механизмом сдавания.
Число опорных катков ходовой системы: 14 (по 7 с каждой стороны).
Число поддерживающих катков ходовой системы: 4 (по 2 с каждой стороны).
Запчасти, гусеница на бульдозер, трактор Т-330 чебоксарец
Гусеницы с уплотнением и смазкой шарниров на весь срок эксплуатации, с разъемным замыкающим звеном гусениц.
|
Шаг звена гусеницы трактора, мм |
250 |
|
Число башмаков гусеницы бульдозера |
42 |
|
Высота грунтозацепа гусениц, мм |
90 |
|
Ширина башмака гусеницы, мм |
650 |
|
Площадь контакта с грунтом, м2 |
4,86 |
Гидравлическая система, запчасти для тракторов Т-330 чебоксарец
|
Насосы тракторов, бульдозеров |
Шестеренные НШ-250, НШ-50УЗ-Л |
|
Производительность насосов при номинальной частоте вращения двигателя, л/мин |
430 при 1700 об/мин |
|
Установленное давление предохранительных клапанов, кг/см2: |
Перекос отвала-160, отвал и рыхлитель-160 |
|
Гидроцилиндры подъема/опускания отвала:
- диаметр и ход поршня, мм |
2
160х1250 |
|
Гидроцилиндр перекоса отвала:
- диаметр и ход поршня, мм |
1
220х300 |
|
Гидроцилиндры подъема/опускания рыхлителя:
- диаметр и ход поршня, мм |
2
220х560 |
|
Гидроцилиндры изменения угла резания рыхлителя:
- диаметр и ход поршня, мм |
2
220х500 |
Кабина, запчасти бульдозера, трактора Т-330 чебоксарец

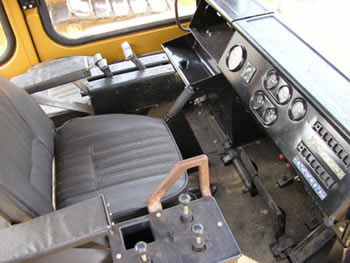

Кабина двухместная, установленная на резиновых амортизаторах. Шумопоглащающая обивка, большая, обеспечивающая максимальную обзорность площади остекления стеклопакетами, исключающими обледенение стекол, подрессоренное, регулируемое под индивидуальный вес и рост оператора сиденье, вентиляционная установка с калориферным обогревателем обеспечивают оператору комфортные условия труда. Кабина оборудуется независимым отопителем, работающим на дизельном топливе.
Запчасти, бульдозерное оборудование к тракторам Т-330 чебоксарец
|
Тип отвала бульдозера |
Полусферический (SU) |
|
Ширина отвала, мм |
4 860 |
|
Высота отвала, мм |
1 820 |
|
Объем призмы оборудования, м3 |
13 |
|
Максимальный подъем отвала, мм |
1 530 |
|
Наибольшое заглубление отвала, мм |
650 |
|
Угол поперечного перекоса отвала в каждую сторону, град. |
12 |
|
Масса оборудования тракторов, кг |
7 030 |
Рыхлительное оборудование, запчасти к бульдозерам, тракторам Т-330
|
Тип рыхлителя |
Параллелограммный, с регулируемым углом рыхления |
|
Число зубьев оборудования |
1 |
|
Максимальная высота подъема, мм |
950 |
|
Наибольшое заглубление, мм |
1 380 |
|
Регулировка угла рыхления, град. |
±
14 |
|
Заглубляющее усилие, кг |
15 300 |
|
Выглубляющее усилие, кг |
56 400 |
|
Масса оборудования трактора, кг |
6 489 |
Заправочные емкости, запчасти, топливная система на трактор Т-330
|
Топливный бак бульдозера, л |
670 |
Система смазки тракторов:
ДВС, л
ГТР, КПП, КП, л
БР, л |
80
125
2х45 |
|
Гидросистема навесного оборудования, л |
370 |

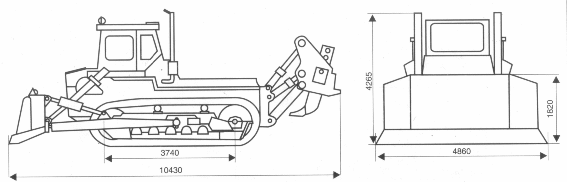

Технические характеристики и габариты трактора, бульдозера Т-330
Скорости движения, вперед/назад, км/час:
I передача: 3,5/2,9
II передача: 6,4/5,4
III передача: 13,0/10,8
Масса трактора Т-330 чебоксарец, кг: 41 800
Масса бульдозера Т-330 чебоксарец эксплуатационная, кг: 54 800
Удельное давление на грунт, кГс/см2: 1,127
|
