Бульдозерно-рыхлительный агрегат на базе трактора Т-500 чебоксарского тракторного завода ЧЗПТ предназначен для выполнения комплекса работ в промышленном, нефтегазовом, гидротехническом, дорожном строительстве, мелиорации, горнодобывающей промышленности в различных климатических зонах при температуре окружающего воздуха от +50 до -50 С.
Запчасти, двигатель на тракторы Т-500 чебоксарский тракторный завод
|
Марка двигателя бульдозера |
ЯМЗ-850.10 |
|
Завод-изготовитель двигателя |
АО "Автодизель" (г.Ярославль) |
|
Тип двигателя бульдозера |
Дизельный, 4-х тактный, с непосредственным впрыском топлива, с жидкостным охлаждением, турбонаддувом и охлаждением наддувочного воздуха |
|
Эксплутационная мощность, л.с. (кВт) |
480 (353) |
|
Номинальная частота вращения, об/мин |
1900 |
|
Количество цилиндров |
12 |
|
Диаметр цилиндра и рабочий ход поршня, мм |
140х140 |
|
Удельный расход топлива, г/кВт.час |
231 |
|
Расход масла на угар от расхода топлива |
<0,3% |
|
Рабочий объем двигателя, л |
25,86 |
|
Масса двигателя трактора, кг |
2050 |
Гидротрансформатор, запчасти на трактор, бульдозер Т-500 завода ЧЗПТ
Гидротрансформатор прозрачный, с диаметром рабочих колес 480 мм, максимальным коэффициентом трансформации К=3,0 и максимальным к.п.д.=0,906. Обеспечивает использование максимального крутящего момента двигателя и бесступенчатое его регулирование в зависимости от нагрузок на рабочих органах бульдозера.
Бортовые передачи на тракторы Т-500 чебоксарский тракторный завод
Передача бортовая - двухступенчатая, I-я - ступень - шестерни внешнего зацепления, II-я ступень - планетарная (с остановленным водилом). Для облегчения легкости замены в полевых условиях ведущая звездочка выполнена из секторов, которые крепятся болтами.
Трансмиссия, запчасти трактора Т-500 чебоксарский тракторный завод
Трансмиссия гидромеханическая, состоит из шестивальной, трехскоростной, полностью реверсивной, двухбортовой коробки переключения передач КПП с косозубыми шестернями постоянного сцепления, гидроподжимными дисковыми муфтами передач и реверсивного механизма, системой гидроуправляемых ленточных остановочных тормозов реверса для каждого борта, конструктивно объединенных в одном автономном блоке КПП. КПП обеспечивает раздвоение потока мощности к ведущим колесам, что позволяет производить поворот трактора на месте за счет различного направления движения гусениц.
Запчасти, ходовая система тракторов Т-500 тракторного завода ЧЗПТ
Полужесткая ходовая система бульдозера Т-500 чебоксарского тракторного завода ЧЗПТ состоит из двух гусеничных тележек, прокачивающихся на оси бортовых передач. Опорные, поддерживающие катки и направляющие колеса с одноразовой смазкой на весь срок службы с самоподвижными уплотнениями типа "DUO-CONE" . Натяжение гусениц облегчено благодаря применению гидравлического механизма натяжения, установленного совместно с механизмом сдавания.
Число опорных катков ходовой системы: 14 (по 7 катков с каждой стороны).
Число поддерживающих катков ходовой системы: 4 (по 2 с каждой стороны).
Запчасти, гусеницы на трактор Т-500 чебоксарский тракторный завод
Гусеницы с уплотнением и смазкой шарниров на весь срок эксплуатации бульдозера, с разъемным замыкающим звеном гусеницы.
|
Шаг звена гусеницы, мм |
250 |
|
Число башмаков гусеницы |
42 |
|
Высота грунтозацепа гусениц, мм |
90 |
|
Ширина башмака гусеницы, мм |
650 |
|
Площадь контакта с грунтом, м2 |
4,67 |
Гидравлическая система на тракторы, бульдозеры Т-500 завода ЧЗПТ
|
Насосы для трактора, бульдозера |
Насосы шестеренные НШ-250, НШ-100, НШ-10 |
|
Производительность насосов при номинальной частоте вращения двигателя, л/мин |
500 при 1900 об/мин |
|
Установленное давление предохранительных клапанов, кг/см2: |
170 |
|
Гидроцилиндры подъема/опускания отвала:
- диаметр и ход поршня, мм |
2
160х1400 |
|
Гидроцилиндр перекоса отвала:
- диаметр и ход поршня, мм |
220х360 |
|
Гидроцилиндры подъема/опускания рыхлителя:
- диаметр и ход поршня, мм |
2
220х560 |
|
Гидроцилиндры изменения угла резания рыхлителя:
- диаметр и ход поршня, мм |
2
220х500 |
Кабина, запчасти для тракторов Т-500 чебоксарский тракторный завод
Кабина одноместная, установленная на резиновых амортизаторах. Шумопоглащающая обивка, большая, обеспечивающая максимальную обзорность, площадь остекления стеклопакетами, исключающими обледенение стекол, подрессоренное, регулируемое под индивидуальный вес и рост оператора, сиденье, вентиляционная установка с калориферным обогревателем обеспечивают оператору комфортные условия труда на тракторе.
Бульдозерное оборудование на тракторы Т-500 тракторного завода ЧЗПТ
|
Тип отвала бульдозера |
Полусферический (SU) |
|
Ширина отвала бульдозера, мм |
4 530 |
|
Высота отвала бульдозера, мм |
2 120 |
|
Объем призмы волочения, м3 |
18,5 |
|
Максимальный подъем отвала, мм |
1 610 |
|
Наибольшее заглубление отвала, мм |
730 |
|
Угол поперечного перекоса отвала в каждую сторону, град. |
10 |
|
Масса оборудования бульдозера, кг |
8 250 |
Рыхлительное оборудование, запчасти для тракторов, бульдозеров Т-500
|
Тип рыхлителя бульдозера |
Параллелограмный, с регулируемым углом рыхления |
|
Число зубьев оборудования |
1 |
|
Максимальная высота подъема, мм |
660 |
|
Наибольшее заглубление, мм |
1 320 |
|
Регулировка угла рыхления, кг |
18 000 |
|
Выглубляющее усилие, кг |
49 400 |
|
Масса оборудования бульдозера, кг |
6 327 |
Емкости, запчасти на тракторы Т-500 чебоксарского тракторного завода
|
Топливный бак тракторов, л |
990 |
|
Система охлаждения бульдозера, л |
150 |
Система смазки:
ДВС, л
ГТР и КПП, л
БР, л |
75
105
2х45 |
|
Гидросистема навесного оборудования, л |
480 |

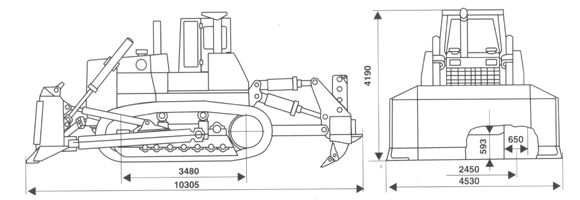

Технические характеристики и габариты бульдозеров, тракторов Т-500
Скорости движения бульдозера, вперед/назад, км/час:
- I передача: 4,0/3,3
- II передача: 7,2/6,0
- III передача: 3,0/11,4
Масса трактора, кг: 41 800
Масса трактора эксплутационного, кг: 59 455
Удельное давление на грунт, кГс/см2: 1,324
|
