Установка двигателя ЯМЗ-236ДК-7

Рис.	Поз.	Обозначение	Наименование

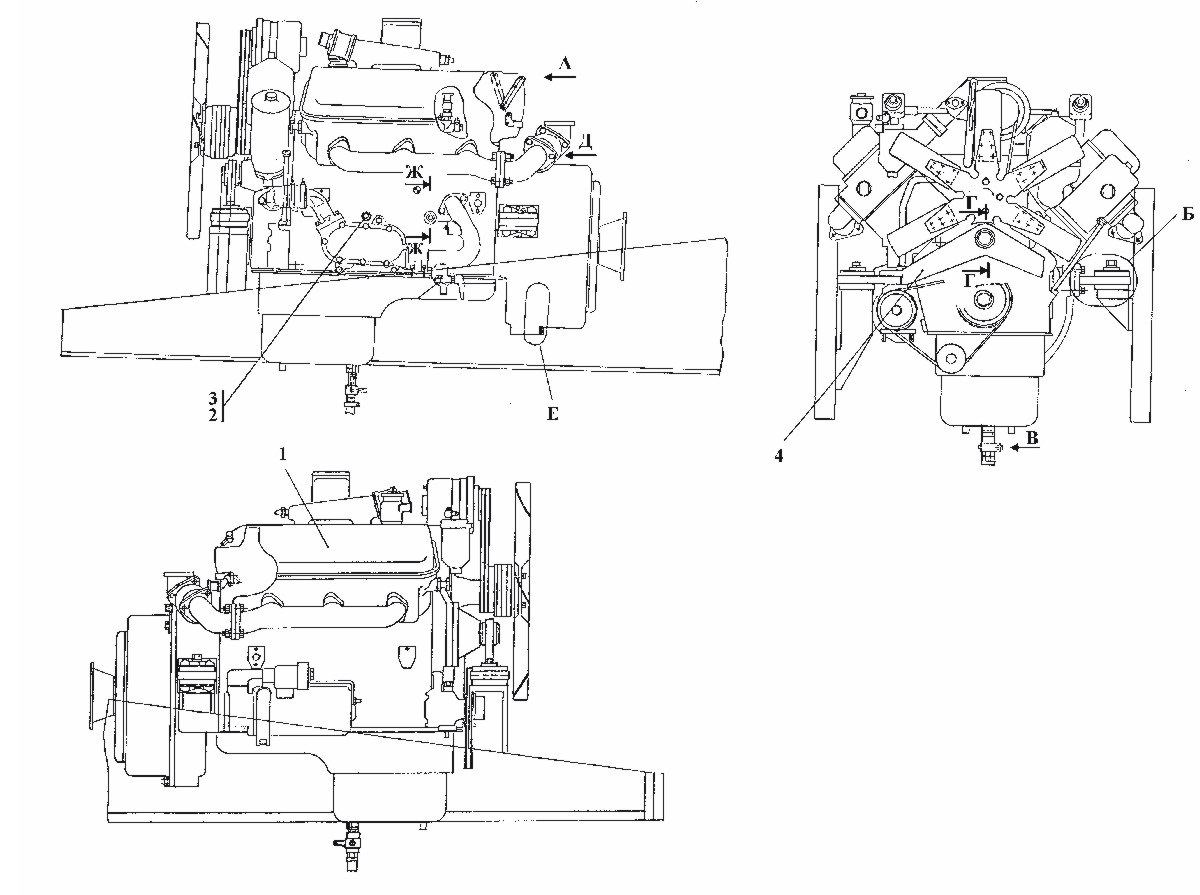

1		1102-01-1СП	Установка двигателя ЯМЗ-236ДК-7
1		1102-01-1-10СП	Установка двигателя ЯМЗ-236ДК-7
1		1102-01-1-20СП	Установка двигателя ЯМЗ-236ДК-7
1	1	1102-01-10СП	Двигатель с оборудованием
1	1	1102-01-1010СП	Двигатель с оборудованием
1	1	1102-01-10-20СП	Двигатель с оборудованием
1	4	1102-01-101СП	Опора передняя
1	4	1102-01-101-20СП	Опора передняя
1	2	07.01.2002	Переходник
1	2	2002-01-7-20	Переходник
1	2		Датчики аварийного давления масла
1	2		ТУ 37.003.138-76
1	3		Датчик аварийного давления масла ММ111В
1	3		Датчик аварийного давления масла ММ111В-Э
1	3		Датчик аварийного давления масла ММ111В-Т

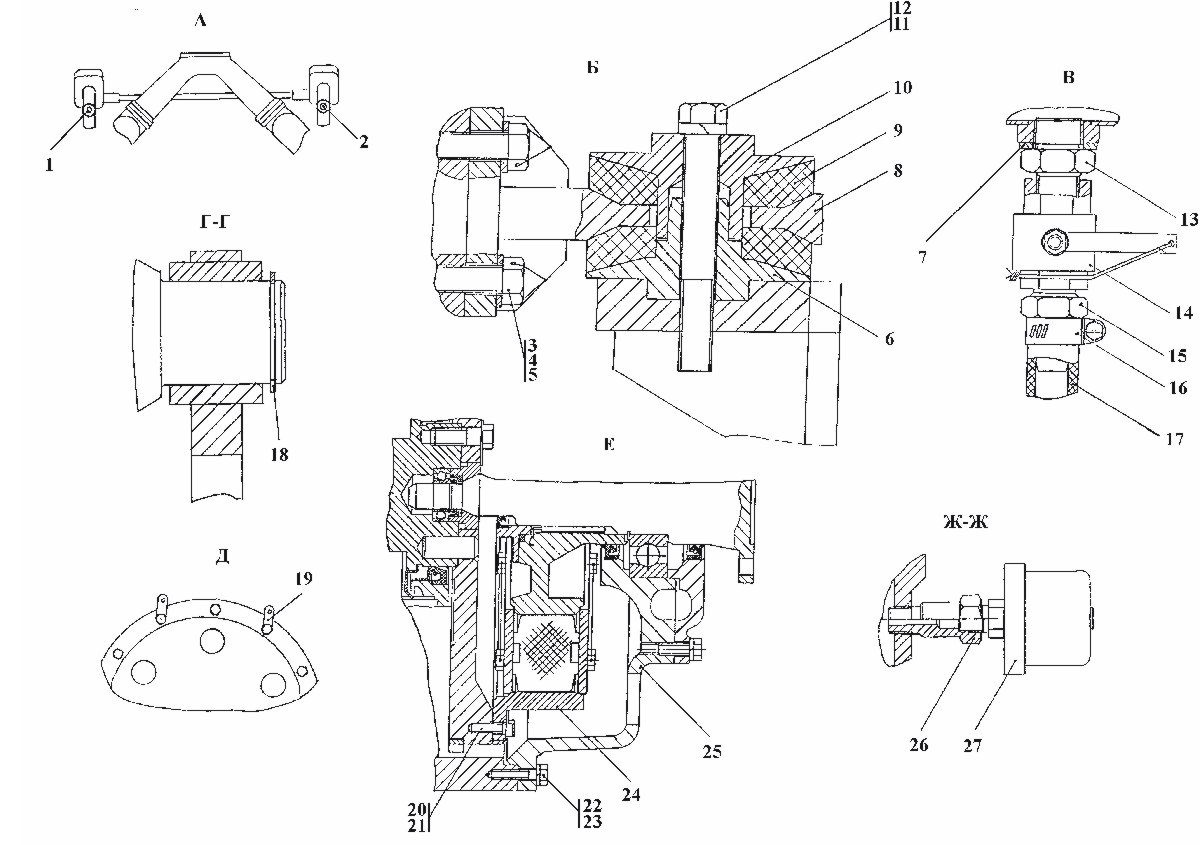

2	8	2002-01-102СП	Опора задняя
2	8	2002-01-102-20СП	Опора задняя
2	24	1102-20-101СП	Муфта упругая
2	24	1102-20-101-20СП	Муфта упругая
2	25	1102-20-10СП	Корпус муфты
2	25	1102-20-10-20СП	Корпус муфты
2	21	1102-01-4	Пластина стопорная
2	6	312001-01-12	Упор
2	6	312001-01-12-20	Упор
2	10	312001-01-14	Прижим
2	10	312001-01-14-20	Прижим
2	26	07.01.2002	Переходник
2	26	2002-01-7-20	Переходник
2	13	13.01.2002	Переходник
2	13	2002-01-13-20	Переходник
2	15	14.01.2002	Переходник
2	15	2002-01-14-20	Переходник
2	19	10.10.2501	Планка
2	19	2501-10-10-20	Планка
2	4	315220	Шайба
2	4	31 5220-20	Шайба
2	9	400449	Амортизатор
2	17	46 0601-07	Рукав
2	17		Болты ГОСТ 7796-70
2	3	280516	Болт 3М14-6g?40
2	3	28 0516-20	Болт 3М14-6g?40
2	3		Болты ГОСТ 7798-70
2	12	280577	Болт М16?1,5-6g?120
2	12	28 0577-20	Болт М16?1,5-6g?120
2	20	280240	Болт 3М10-6g?30
2	20	28 0240-20	Болт 3М10-6g?30
2	22	280350	Болт М12-6g?40
2	22	28 0350-20	Болт М12-6g?40
2	22		Шайбы ГОСТ 6402-70
2	23		Шайба 12 ОТ
2	11		Шайба 16 ОТ
2	11		Кольца ГОСТ 13940-86
2	18	580510	Кольцо С50Ц9Хр
2	18	58 0510-20	Кольцо С50Кд9Хр
2	18		Датчики аварийного давления ТУ37.003.138-76
2	21		Датчик аварийного давления масла ММ111В
2	21		Датчик аварийного давления масла ММ111В-Э
2	21		Датчик аварийного давления масла ММ111В-Т
2	21		Датчики указателя давления масла
2	21		ТУ 37.003.387-78
2	27		Датчик указателя давления масла ММ355
2	27		Датчик указателя давления масла ММ355-Э
2	27		Датчик указателя давления масла ММ355-Т
2	27		Датчики указателя температуры
2	27		ТУ 37.003.800-77
2	1		Датчик указателя температуры ТМ100-В
2	1		Датчик указателя температуры ТМ100-ВЭ
2	1		Датчик указателя температуры ТМ100-ВТ
2	2		Датчик сигнализатора температуры ТМ111-01
2	7		Кольцо 24?30
2	7		МН 4152-62
2	14	ЦИУР 494.647.001	Кран шаровой Ду15 ТУ 3742-997-2433-7661-93
2	16		Хомут стяжной червячный 1028-У-02 ПО4.435.002ТУ
2	5		Проволока 1,6-0-С ГОСТ 3282-74
