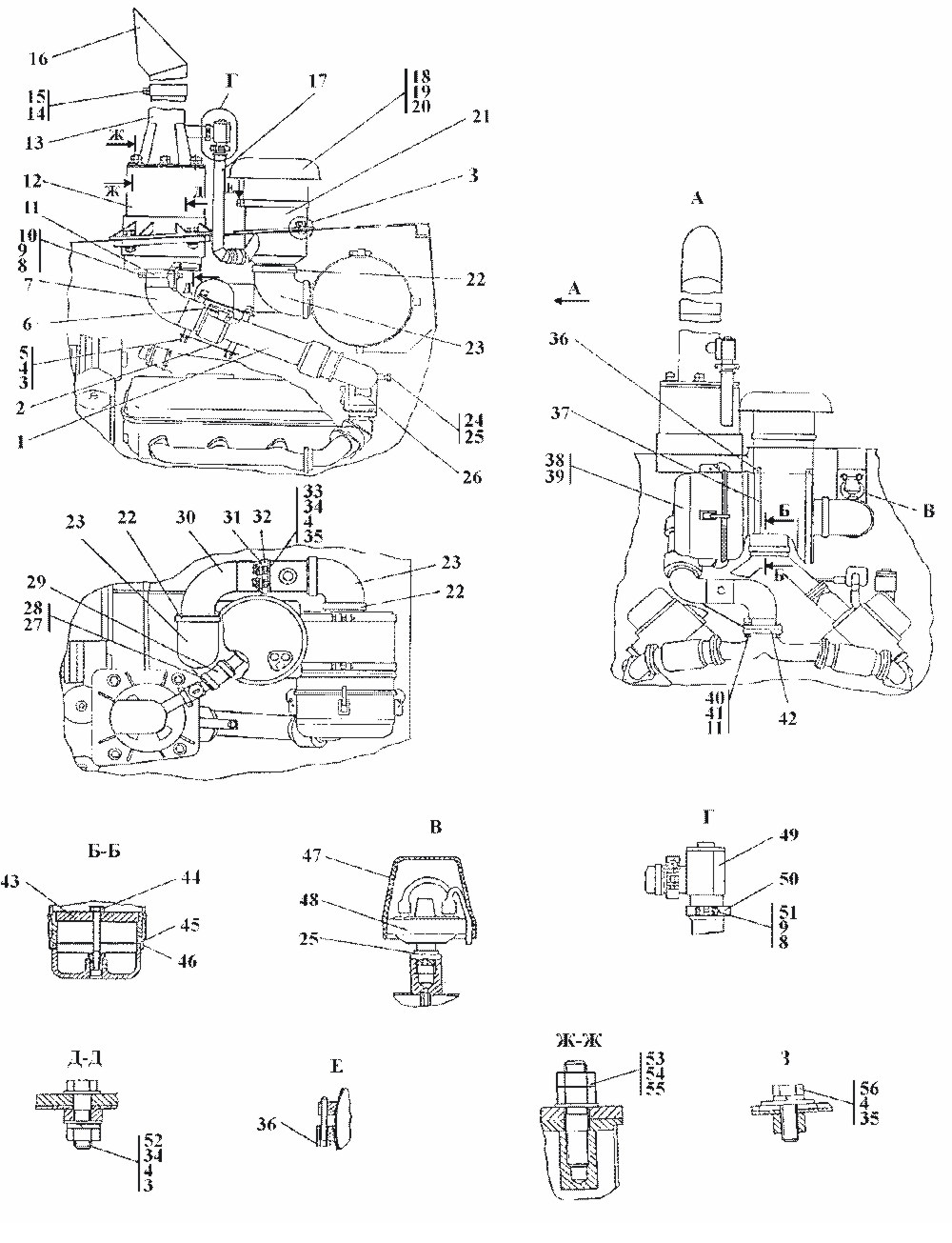

Установка систем воздухоочистки и выпуска

Рис.	Поз.	Обозначение	Наименование
3		1102-05-1СП	Установка систем воздухоочистки и выпуска
3		1102-05-1-20СП	Установка систем воздухоочистки и выпуска
3	30	1102-05-10СП	Воздуховод
3	30	1102-05-10-20СП	Воздуховод
3	21	1102-05-11СП	Воздухоочиститель
3	21	1102-05-11-20СП	Воздухоочиститель
3	12	1102-05-20СП	Глушитель
3	12	1102-05-20-20СП	Глушитель
3	26	1102-02-21СП	Газовод
3	26	1102-05-21-20СП	Газовод
3	7	1102-05-22СП	Газовод
3	7	1102-05-22-20СП	Газовод
3	31	1102-05-24СП	Кронштейн
3	31	1102-05-24-20СП	Кронштейн
3	18	1106-05-26-01СП	Хомут (совместно с поз.19)
3	18	1106-05-26-01-20СП	Хомут
3	19	1106-05-12СП	Воздухозаборник (допускается замена на поз.20)
3	19	1106-05-12-20СП	Воздухозаборник
3	13	1106-05-21-01СП	Труба выпускная
3	13	1106-05-21-01-20СП	Труба выпускная
3	16	1106-05-22СП	Труба
3	16	1106-05-22-20СП	Труба
3	17	1106-05-25СП	Труба
3	17	1106-05-25-20СП	Труба
3	37	1106-05-26СП	Хомут
3	37	1106-05-26-20СП	Хомут
3	1	1502-05-28СП	Корпус
3	1	1502-05-28-20СП	Корпус
3	28	46-60-366СП	Хомут (допускается замена на поз.27)
3	28	46-60-366-20СП	Хомут
3	49	403-05-112СП	Клапан
3	11	403-05-125СП	Половина хомута
3	32	404-05-24СП	Хомут
3	20	404-05-27СП	Воздухозаборник (допускается замена на поз.19)
3	20	404-05-27-20СП	Воздухозаборник
3	22	2501-05-108СП	Хомут
3	22	2501-05-108-20СП	Хомут
3	45	1102-05-3	Труба
3	45	1102-05-3-20	Труба
3	43	1102-05-4	Планка
3	43	1102-05-4-20	Планка
3	42	1102-05-13	Прокладка
3	50	403-05-25	Хомут
3	50	403-05-25-20	Хомут
3	6	403-05-33	Кольцо
3	47	404-05-92	Колпачок защитный
3	2	2501-43-357-01	Пластина
3	36	285230	Болт
3	36	28 5230-20	Болт
3	24	375430	Пробка
3	24	37 5430-20	Пробка
3	29	461401	Рукав
3	29	46 1401-20	Рукав
3	29		Болты ГОСТ 7795-70
3	10		Болт М8-6g?70
3	15		Болт М10-6g?50
3	52	280360	Болт М12?1,25-6g?45
3	52	28 0360-20	Болт М12?1,25-6g?45
3	52		Болты ГОСТ 7796-70
3	51		Болт М8-6g?30
3	51		Болты ГОСТ 7796-70
3	40	28 0266-04	Болт 3М10-6g?45
3	40	28 0266-04-20	Болт 3М10-6g?45
3	44	28 0266-01	Болт 3М10-6g?80
3	44	28 0266-01-20	Болт 3М10-6g?80
3	5	280320	Болт М12?1,25-6g?20
3	5	28 0320-20	Болт М12?1,25-6g?20
3	56	280348	Болт М12?1,25-6g?35
3	56	28 0348-20	Болт М12?1,25-6g?35
3	33		Болт М12?1,25-6g?40
3	33		Гайки ГОСТ 5915-70
3	9		Гайка 8
3	41	300195	Гайка М10
3	34		Гайка М12?1,25
3	53		Гайка М16?1,5
3	53		Шайбы ГОСТ 6402-70
3	8		Шайба 8Т
3	14		Шайба 10 ОТ
3	4		Шайба 10 ОТ
3	4		Шайбы ГОСТ 6958-78
3	35	310230	Шайба 12
3	35	31 0230-20	Шайба 12
3	35		Шайбы ГОСТ 11371-78
3	3	310210	Шайба 12?2
3	3	31 0210-20	Шайба 12?2
3	54	310270	Шайба 16
3	54	31 0270-20	Шайба 16
3	54		Шпильки ГОСТ 22034
3	55	290560	Шпилька М16?55
3	55	29 0560-20	Шпилька М16?55
3	48		Датчик сигнализатора засоренности воздушного фильтра 13.3839
3	48		ТУ 37.003.1025-80
3	25		Кольцо 14?20
3	25		МН 4152-62
3	46		Прокладка 236-1109045-А
3	27		Хомут стяжной червячный 1055-У-02 ПО4.435.002ТУ (допускается
3	38		Фильтр воздушный 740.1109510-02
3	38		ТУ 37.104.022-89 (допускается замена на поз.39)
3	39		Фильтр воздушный 740.1109510-03
3	39		ТУ 37.104.022-89
3	23		Шланг угловой
3	23		5320-1109375
3	23		ТУ 38.105.823-88
