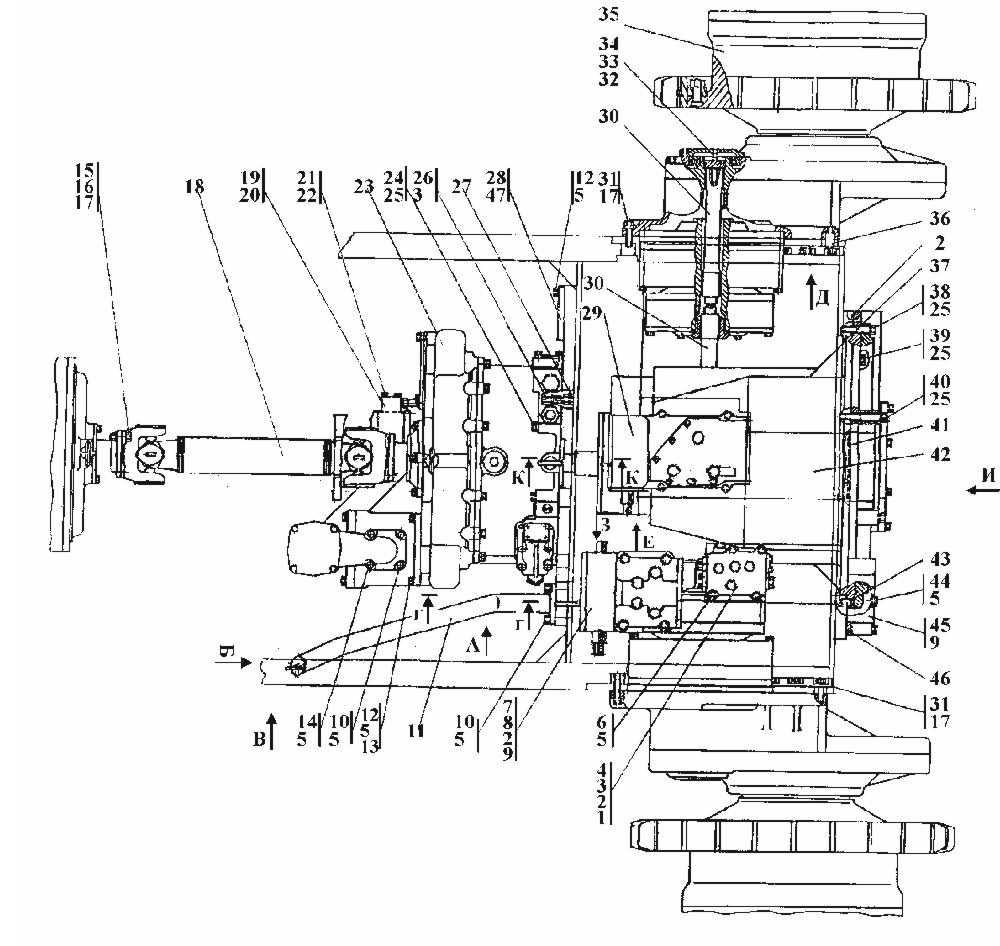

Установка трансмиссии

Рис.	Поз.	Обозначение	Наименование
29		1101-16-1СП*	Установка трансмиссии
29		1101-16-1-20СП	Установка трансмиссии
29	19	1101-16-102СП	Фланец
29	11	1101-16-109СП	Горловина
29	11	1101-16-109-20СП	Горловина
29	30	1101-16-113СП	Торсион
29	42	1101-12-16СП	Блок трансмиссии
29	42	1101-12-16-20СП	Блок трансмиссии
29	23	1101-14-1СП	Гидротрансформатор с редуктором привода насосов
29	23	1101-14-1-20СП	Гидротрансформатор с редуктором привода насосов
29	45	1101-15-10СП	Фильтр
29	45	1101-15-10-20СП	Фильтр
29	29	1501-15-20СП	Блок управления
29	29	1501-15-20-20СП	Блок управления
29	35	1101-19-2СП	Передача бортовая, фрикцион и тормоз
29	35	1101-19-2-20СП	Передача бортовая, фрикцион и тормоз
29	7	1501-15-41СП	Блок управления
29	7	1501-15-41-20СП	Блок управления
29	4	1101-15-15СП	Делитель потока
29	4	1101-15-15-20СП	Делитель потока
29	26	404-26-213-24СП	Рукав
29	26	404-26-213-24-20СП	Рукав
29	28	1101-16-31	Крышка
29	34	1101-19-38	Крышка
29	27	5001-26-78	Штуцер ввертной
29	27	5001-26-78-20	Штуцер ввертной
29	40	285517	Болт
29	40	28 5517-20	Болт
29	43	325382	Штифт
29	36	325520	Штифт
29	37	40 0468-42	Кольцо
29	37		Болты ГОСТ 7795-70
29	21	280150	Болт М8-6g?55
29	21	28 0150-20	Болт М8-6g?55
29	6	280388	Болт М12-6g?90
29	6	28 0388-20	Болт М12-6g?90
29	6		Болты ГОСТ 7796-70
29	10		Болт М12-6g?30
29	12		Болт М12-6g?35
29	14	280379	Болт 3М12-6g?65
29	14	28 0379-20	Болт 3М12-6g?65
29	44	280383	Болт 3М12-6g?85
29	44	28 0383-20	Болт 3М12-6g?85
29	39	28 0507-01	Болт М14?1,5-6g?45
29	39	28 0507-01-20	Болт М14?1,5-6g?45
29	38	28 0507-02	Болт М14?1,5-6g?65
29	38	28 0507-02-20	Болт М14?1,5-6g?65
29	24	28 0507-03	Болт М14?1,5-6g?80
29	24	28 0507-03-20	Болт М14?1,5-6g?80
29	15	280544	Болт М16?1,5-6g?45
29	15	28 0544-20	Болт М16?1,5-6g?45
29	31	280551	Болт М16-6g?50
29	31	28 0551-20	Болт М16-6g?50
29	31		Гайки ГОСТ 5915-70
29	16	305250	Гайка М16?1,5
29	16	30 5250-20	Гайка М16?1,5
29	16		Шайбы ГОСТ 6402-70
29	22		Шайба 8Т
29	5		Шайба 12 ОТ
29	5		Шайбы ГОСТ 6402-70
29	25		Шайба 14 ОТ
29	17		Шайба 16 ОТ
29	17		Шайбы ГОСТ 11371-78
29	13	310210	Шайба 12?2
29	13	31 0210-20	Шайба 12?2
29	13		Кольца
29	13		ТУ 2531-260-00149245-00
29	3		Кольцо 012-016-25-2-51-1668
29	20		Кольцо 020-025-30-2-51-1668
29	8		Кольцо 022-026-25-2-51-1668
29	41		Кольцо 026-032-36-2-51-1668
29	2		Кольцо 032-038-36-2-51-1668
29	1		Кольцо 040-048-46-2-51-1668
29	9		Кольцо 042-050-46-2-51-1668
29	33		Кольцо 045-050-30-2-51-1668
29	46		Кольцо 115-125-58-2-51-1668
29	47		Кольцо 104-110-36-2-3 ГОСТ 18829-73
29	32	580515	Кольцо С52 ГОСТ 13943-86
29	18	1101-49-1	Вал карданный
29	18	1101-49-1-20	Вал карданный

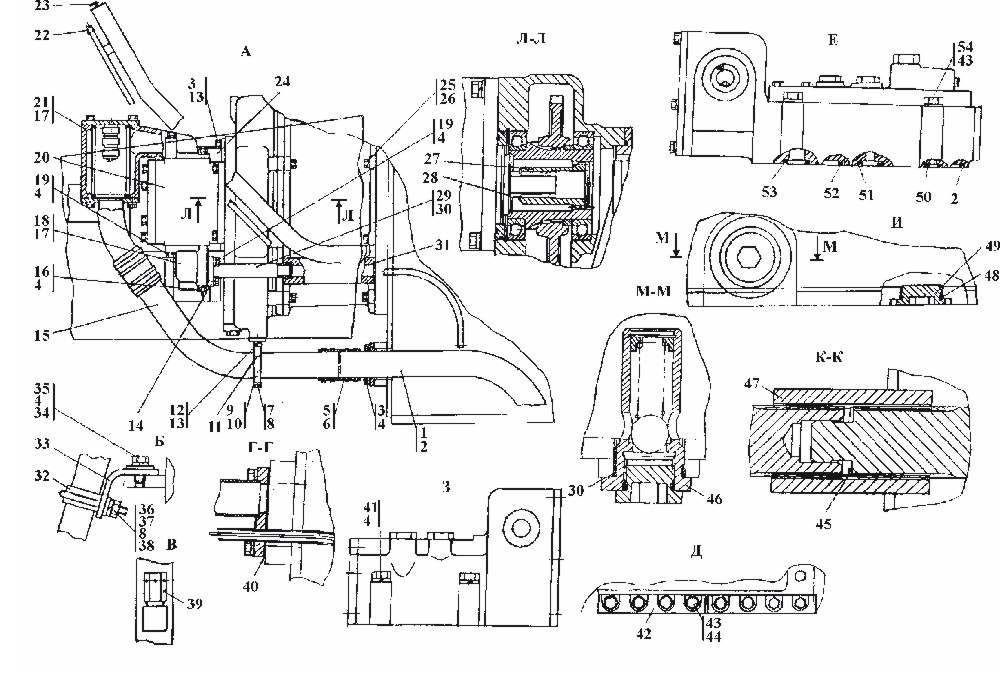

30	1	1101-16-100СП	Трубопровод
30	1	1101-16-100-20СП	Трубопровод
30	11	1101-16-101СП	Опора
30	11	1101-16-101-20СП	Опора
30	21	1101-16-103СП	Заборник
30	21	1101-16-103-20СП	Заборник
30	29	1101-16-104СП	Труба
30	29	1101-16-104-20СП	Труба
30	22	1101-16-106СП	Линейка
30	24	1101-16-107СП	Кожух
30	24	1101-16-107-20СП	Кожух
30	46	1101-16-112СП	Клапан
30	46	1101-16-112-20СП	Клапан
30	39	46-14-141СП	Сапун
30	39	46-14-141-20СП	Сапун
30	23	2501-15-124СП	Пробка
30	23	2501-15-124-20СП	Пробка
30	18	1101-16-2	Фланец
30	18	1101-16-2-20	Фланец
30	9	1101-16-3	Бугель
30	9	1101-16-3-20	Бугель
30	42	1101-16-4	Планка
30	42	1101-16-4-20	Планка
30	15	1101-16-5	Труба
30	15	1101-16-5-20	Труба
30	47	1101-16-6	Муфта
30	33	2001-16-15	Кронштейн
30	33	2001-16-15-20	Кронштейн
30	27	2501-15-103	Муфта
30	36	2501-15-107	Хомут
30	36	2501-15-107-20	Хомут
30	14	2501-26-83	Фланец
30	14	2501-26-83-20	Фланец
30	10	400040	Уплотнение
30	32	400324	Пластина
30	40	450310	Прокладка
30	40	45 0310-20	Прокладка
30	5	461601	Рукав
30	5	46 1601-20	Рукав
30	49	700-37-2140	Пробка
30	49	700-37-2140-20	Пробка
30	49		Болты ГОСТ 7795-70
30	7	280150	Болт М8-6g?55
30	7	28 0150-20	Болт М8-6g?55
30	7		Болты ГОСТ 7796-70
30	12		Болт М10-6g?20
30	35		Болт М12?1,25-6g?25
30	3		Болт М12-6g?25
30	19		Болт М12-6g?30
30	41	280379	Болт 3М12-6g?65
30	41	28 0379-20	Болт 3М12-6g?65
30	54	280383	Болт 3М12-6g?85
30	54	28 0383-20	Болт 3М12-6g?85
30	16	281391	Болт 3М12-6g?110
30	16	28 1391-20	Болт 3М12-6g?110
30	25	280500	Болт 3М14?1,5-6g?35
30	25	28 0500-20	Болт 3М14?1,5-6g?35
30	43	280551	Болт М16-6g?50
30	43	28 0551-20	Болт М16-6g?50
30	37		Гайка М8 ГОСТ 5915-70
30	37		Шайбы ГОСТ 6402-70
30	8		Шайба 8Т
30	13		Шайба 10 ОТ
30	4		Шайба 12 ОТ
30	26		Шайба 14 ОТ
30	44		Шайба 16 ОТ
30	44		Шайбы ГОСТ 6958-78
30	38	310140	Шайба 8
30	38	31 0140-20	Шайба 8
30	34	310230	Шайба 12
30	34	31 0230-20	Шайба 12
30	34		Кольца
30	34		ТУ 2531-260-00149245-00
30	50		Кольцо 014-018-25-2-51-1668
30	51		Кольцо 025-030-30-2-51-1668
30	51		Кольца
30	51		ТУ 2531-260-00149245-00
30	30		Кольцо 032-038-36-2-51-1668
30	31		Кольцо 039-045-36-2-51-1668
30	31		Кольца
30	31		ТУ 2531-260-00149245-00
30	48		Кольцо 045-050-30-2-51-1668
30	52		Кольцо 049-055-36-2-51-1668
30	17		Кольцо 060-070-58-2-51-1668
30	2		Кольцо 075-081-36-2-ИРП1314-1
30	46		Кольцо 115-125-58-2-51-1668
30	53		Кольцо 034-038-25-2-3 ГОСТ 18829-73
30	28	580307	Кольцо С34 ГОСТ 13940-86
30	45	580380	Кольцо С38 ГОСТ 13941-86
30	45		Насосы ГСТУ 3-25-18-97
30	20		Насос НШ100А-3
30	20		Насос НШ100А-3Т
30	6		Хомут стяжной червячный 1085-У-02 ПО4.435.002ТУ
