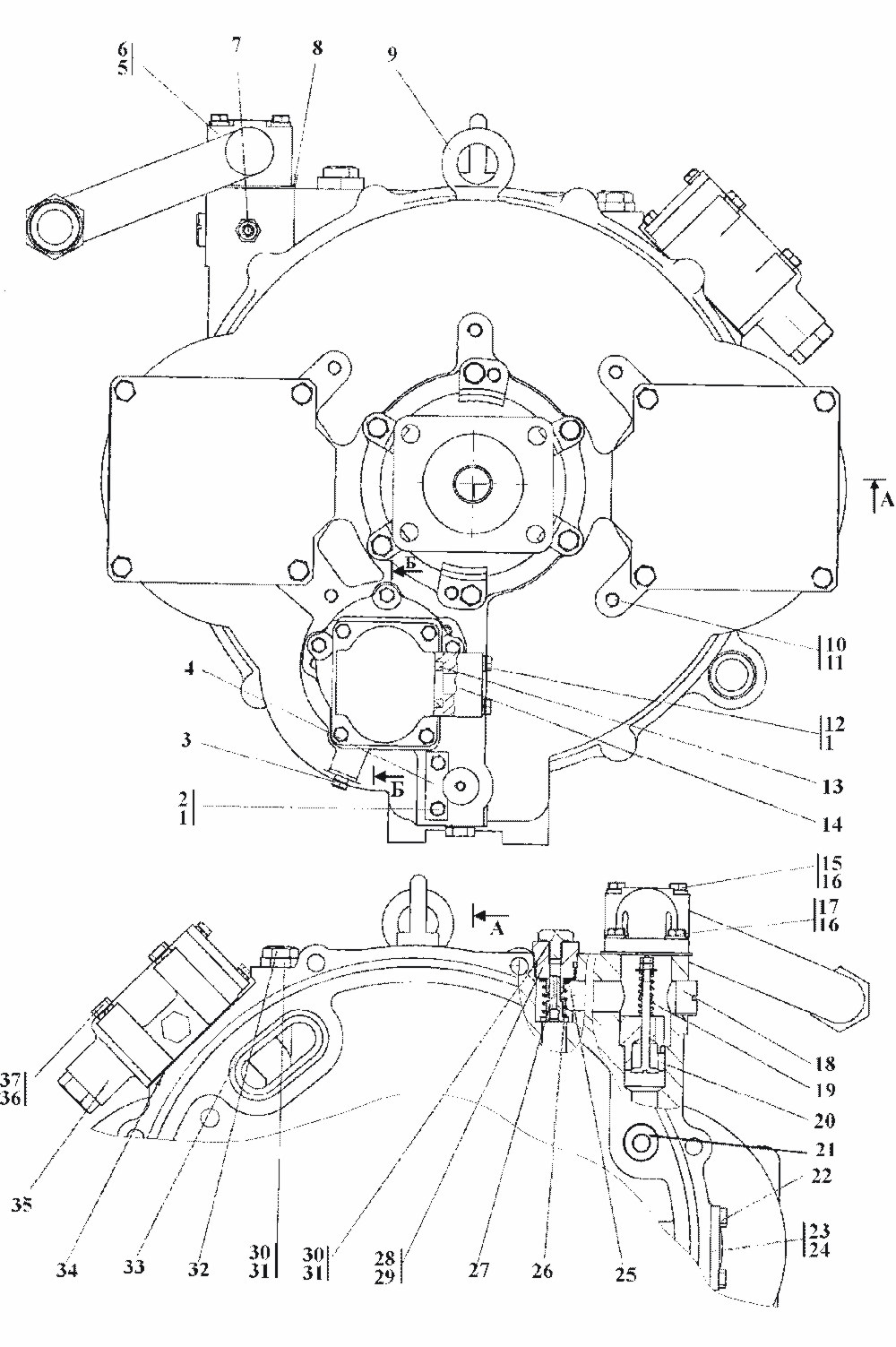

Гидротрансформатор с редуктором привода насосов

Рис.	Поз.	Обозначение	Наименование
47		1101-14-1СП	Гидротрансформатор с редуктором привода насосов
47		1101-14-1-20СП	Гидротрансформатор с редуктором привода насосов
47	20	2001-14-17СП	Клапан
47	6	1101-60-107СП	Патрубок
47	6	1101-60-107-20СП	Патрубок
47	35	2501-15-138-01СП	Клапан
47	35	2501-15-138-01-20СП	Клапан
47	14	1101-14-29	Фланец
47	4	1101-14-30	Пластина
47	27	1101-14-34	Втулка
47	28	1101-14-35	Корпус
47	32	1101-14-40	Штуцер
47	32	1101-14-40-20	Штуцер
47	5	2501-26-293	Заглушка
47	10	285330	Болт
47	18	370710	Пробка
47	18	37 0710-20	Пробка
47	3	37 0250-08	Пробка КГ 1/4?
47	3		ТУ 23.1.506-91
47	30	375330	Пробка
47	30	37 5330-20	Пробка
47	26	385253	Пружина
47	19	700-38-2637	Пружина
47	34	700-40-5336	Прокладка
47	34	700-40-5336-20	Прокладка
47	8	450224	Прокладка
47	8	45 0224-20	Прокладка
47	8		Болты ГОСТ 7795-70
47	12		Болт М8-6g?55
47	15		Болт М10-6g?70
47	37	280388	Болт М12-6g?90
47	37	28 0388-20	Болт М12-6g?90
47	37		Болты ГОСТ 7796-70
47	2	280120	Болт М8-6g?20
47	2	28 0120-20	Болт М8-6g?20
47	17		Болт М10-6g?30
47	22	280230	Болт М10-6g?25
47	22	28 0230-20	Болт М10-6g?25
47	22		Шайбы ГОСТ 6402-70
47	1		Шайба 8Т
47	16		Шайба 10 ОТ
47	36		Шайба 12 ОТ
47	25	310280	Шайба 16?1 ГОСТ 10450-78
47	10	580637	Кольцо С75 ГОСТ 13941-86
47	10		Кольца ГОСТ 18829-73/ ТУ 38.005.204-84
47	12		Кольцо 020-025-30-2-51-1668
47	31		Кольцо 018-022-25-2-51-1668
47	21		Кольцо 027-032-30-2-51-1668
47	29		Кольцо 032-038-36-2-51-1668
47	24		Кольцо 039-045-36-2-51-1668
47	33		Кольцо 075-081-36-2-ИРП1314-1
47	33		Рым-болты ГОСТ 4751-73
47	9	280590	Рым-болт М16
47	9	28 0590-20	Рым-болт М16
47	9		Датчики
47	9		ТУ 37.003.800-77
47	7		Датчик ТМ100В
47	7		Датчик ТМ100В-Т
47	11		Проволока 1,6-0-С ГОСТ 3282-74

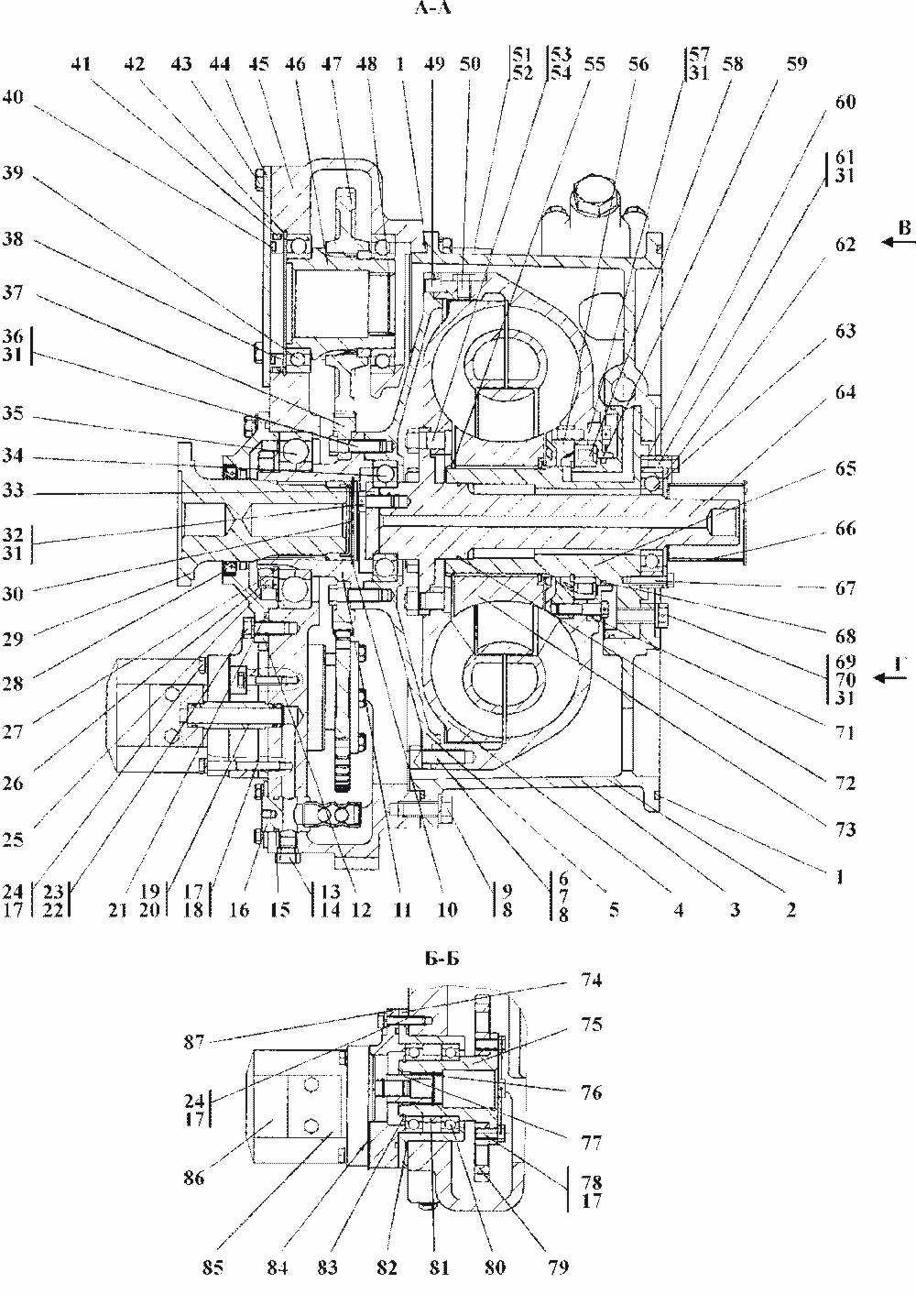

48	65	1101-14-10СП	Ось реактора
48	5	1101-14-11СП	Фланец
48	11	1101-14-12СП	Ступица
48	47	1101-14-13СП	Шестерня
48	16	1101-14-14СП	Заборник
48	66	1101-14-15СП	Крышка
48	3	1101-14-1	Корпус
48	3	1101-14-1-20	Корпус
48	45	1101-14-2	Корпус
48	45	1101-14-2-20	Корпус
48	2	1101-14-3	Колесо насосное
48	4	1101-14-4	Колесо турбинное
48	73	1101-14-5	Колесо реактора
48	29	1101-14-6	Фланец
48	64	1101-14-12	Вал турбины
48	33	1101-14-13	Фланец
48	71	1101-14-14	Стакан
48	56	1101-14-15	Коллектор
48	60	1101-14-16	Стакан
48	62	1101-14-17	Кольцо
48	37	1101-14-18	Шестерня
48	79	1101-14-21	Шестерня
48	46	1101-14-22	Ступица
48	81	1101-14-23	Втулка
48	75	1101-14-24	Ступица
48	74	1101-14-25	Стакан
48	19	1101-14-26	Втулка
48	12	1101-14-27	Крышка
48	87	1101-14-28	Крышка
48	6	1101-14-36	Пластина
48	30	1101-14-37	Заглушка
48	53	1101-12-56	Болт призонный
48	68	2501-12-181-35	Кольцо уплотнительное
48	27	2601-12-40	Шайба
48	44	2501-20-33	Крышка
48	38	2501-20-51	Втулка
48	77	404-26-29	Муфта
48	61	285140	Болт
48	78	285221	Болт
48	32	285330	Болт
48	25	305590	Гайка
48	69	315220	Шайба
48	50	375332	Пробка
48	49	325383	Штифт
48	13	375516	Пробка
48	13	375516-20	Пробка
48	51	700-37-2140	Пробка
48	51	700-37-2140-20	Пробка
48	72	440015	Кольцо уплотнительное
48	84	450029	Прокладка
48	84	45 0029-20	Прокладка
48	59	585772	Кольцо
48	59		Болты ГОСТ 7795-70
48	18		Болт М8-6g?70
48	18		Болты ГОСТ 7796-70
48	67	280120	Болт М8-6g?20
48	67	28 0120-20	Болт М8-6g?20
48	24		Болт М8-6g?35
48	43		Болт М12-6g?25
48	23		Болт М12-6g?30
48	36	280351	Болт 3М12-6g?40
48	57	280252	Болт 3М10-6g?40
48	70	280500	Болт 3М14?1,5-6g?35
48	70	28 0500-20	Болт 3М14?1,5-6g?35
48	9	280507	Болт М14?1,5-6g?40
48	9	28 0507-20	Болт М14?1,5-6g?40
48	26	350520	Винт М8-6g?16 ГОСТ 1478-93
48	26		Гайки ГОСТ 5915-70
48	7	300213	Гайка М12?1,25
48	54	300252	Гайка М14?1,5
48	8	290320	Шпилька М12 ?25 ГОСТ 22038-76
48	8		Шайбы ГОСТ 6402-70
48	17		Шайба 8Т
48	22		Шайба 12 ОТ
48	22		Кольца ГОСТ 13940-86
48	86	580155	Кольцо С16
48	83	580510	Кольцо С50
48	55	580760	Кольцо С100
48	55		Кольца ГОСТ 13941-86
48	76	580272	Кольцо С28
48	10	580637	Кольцо С75
48	42	580818	Кольцо С125
48	48	580515	Кольцо С52 ГОСТ 13943-86
48	48		Кольца ГОСТ 18829-73/ ТУ 38.005.204-84
48	14		Кольцо 012-016-25-2-51-1668
48	20		Кольцо 018-022-25-2-51-1668
48	15		Кольцо 027-032-30-2-51-1668
48	52		Кольцо 045-050-30-2-51-1668
48	40		Кольцо 100-110-58-2-ИРП1314-1
48	41		Кольцо 115-125-58-2-51-1668
48	21		Кольцо 175-181-36-2-51-1668
48	21		Кольца ГОСТ 18829-73
48	82		Кольцо 104-110-36-2-3
48	1		Кольцо 500-510-58-2-3
48	28		Манжета 2.2-75?100-3 ГОСТ 8752-79
48	58		Подшипник 1032920 ГОСТ 8328-75
48	58		Подшипники ГОСТ 8338-75
48	80		Подшипник 110
48	39		Подшипник 116А
48	63		Подшипник 210
48	63		Подшипники ГОСТ 8995-75
48	34		Подшипник 176212
48	35		Подшипник 176218
48	85		Насос НШ-14Г-3
48	85		ОСТ 23.1.92-88
48	31		Проволока 1,6-0-С ГОСТ 3282-74
