Установка электрооборудования на раме

Главная » T-11.01Я » Установка электрооборудования на раме

Рис.Поз.ОбозначениеНаименование

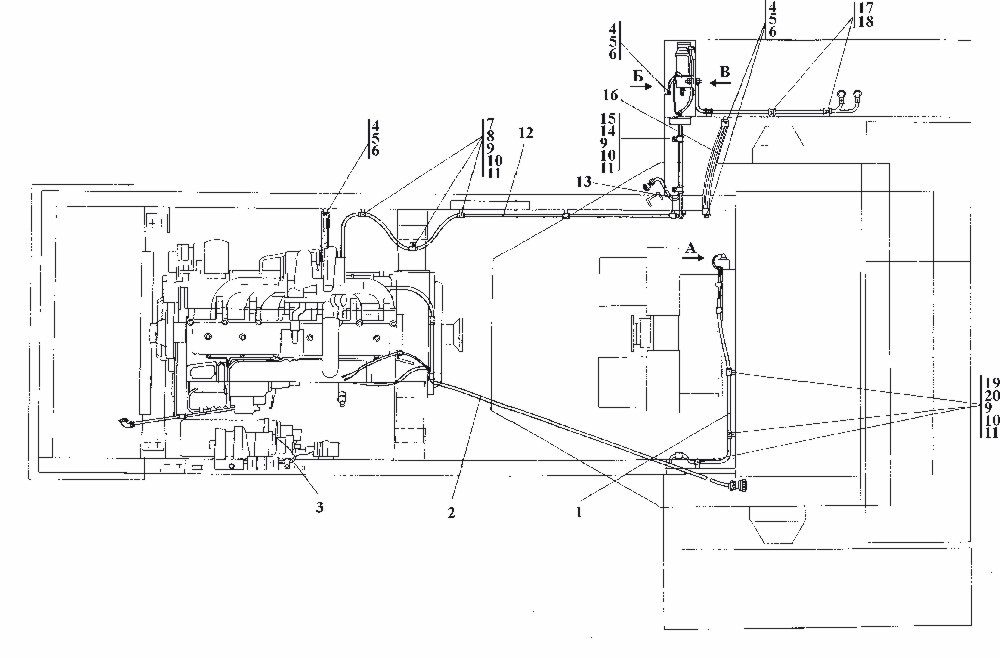

61106-10-11-01СПУстановка электрооборудования на раме
61106-10-11-01-20СПУстановка электрооборудования на раме
621106-10-12СПЭлектрооборудование двигателя
621106-10-12-20СПЭлектрооборудование двигателя
6131106-10-104СПЖгут
6131106-10-104-20СПЖгут
611106-10-105СПЖгут
611106-10-105-20СПЖгут
631106-10-16-01СПЭлектрооборудование подогревателя
612312001-10-131СППровод
612312001-10-131-20СППровод
616401-10-111СППровод
616401-10-111-20СППровод
617415178Хомутик
618700-40-6684-01Прокладка
615700-40-6684-02Прокладка
67700-40-6684-04Прокладка
619700-40-6684-07Прокладка
614700-41-2548Хомутик
68700-41-3179Хомутик
620700-41-3310Хомутик
620Болты ГОСТ 7796-70
69Болт М8-6g?16
64280320Болт М12?1,25-6g?20
6428 0320-20Болт М12?1,25-6g?20
64Шайбы ГОСТ 6402-70
610Шайба 8Т
65Шайба 12 ОТ
65Шайбы ГОСТ 11371-78
611310150Шайба 8
61131 0150-20Шайба 8
66310210Шайба 12?2
6631 0210-20Шайба 12?2

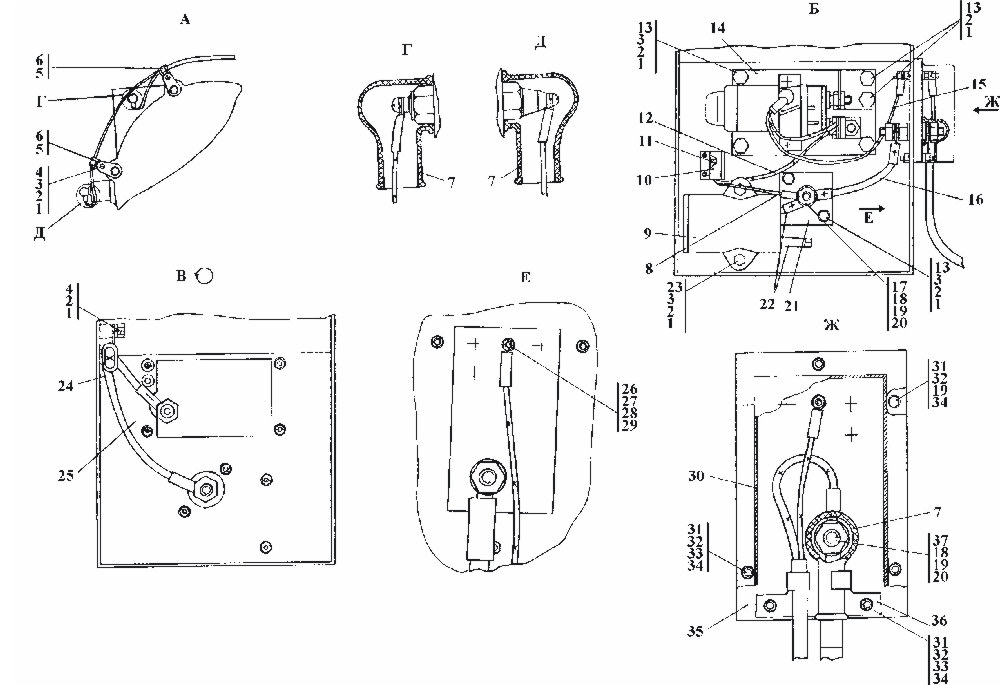

7252001-10-110-07СППровод
7252001-10-110-07-20СППровод
7122001-10-110-11СППровод
7122001-10-110-11-20СППровод
782001-10-110-12СППровод
782001-10-110-12-20СППровод
7242001-10-110-23СППровод
7242001-10-110-23-20СППровод
7222001-10-119СППровод
7222001-10-119-20СППровод
7163506-10-130-05СППровод
7163506-10-130-05-20СППровод
715312001-10-109-03СППровод
715312001-10-109-03-20СППровод
714404-10-184СППанель
714404-10-184-10СППанель
714404-10-184-20СППанель
72106.10.2001Панель
7212001-10-6-20Панель
737404-10-16Шпилька
737404-10-16-20Шпилька
717404-10-16-01Шпилька
717404-10-16-01-20Шпилька
730404-10-17Кожух
730404-10-17-20Кожух
736404-10-22Зажим
736404-10-22-20Зажим
726295010Шпилька
72629 5010-20Шпилька
735500057Плата
73550 0057-20Плата
77700-40-5606Наконечник
76700-40-6684-07Прокладка
75700-41-3310Хомутик
723Болт М8-6g?70 ГОСТ 7795-70
723Болты ГОСТ 7796-70
74Болт М8-6g?16
713Болт М8-6g?25
731Болт М6-6g?16 ГОСТ 7798-70
711Винт В.М3-6g?25 ГОСТ 17475-80
711Гайки ГОСТ 5915-70
732Гайка М6
73Гайка М8
718Гайка М12
727Гайка М5 ГОСТ 5927-70
727Шайбы ГОСТ 6402-70
728Шайба 5
733Шайба 6Т
72Шайба 8Т
719Шайба 12 ОТ
719Шайбы ГОСТ 11371-78
729310080Шайба 5
72931 0080-20Шайба 5
734310110Шайба 6
73431 0110-20Шайба 6
71310150Шайба 8
7131 0150-20Шайба 8
71Шайбы ГОСТ 11371-78
720310210Шайба 12?2
72031 0210-20Шайба 12?2
79Розетка ПС315-100
79ММММ685121.002
79Розетка ПС315-100
79ММММ685121.002-01
710Розетка 47К ЫШ3.647.077ТУ
