Блок управления
Главная
»
T-11.01Я
»
Блок управления

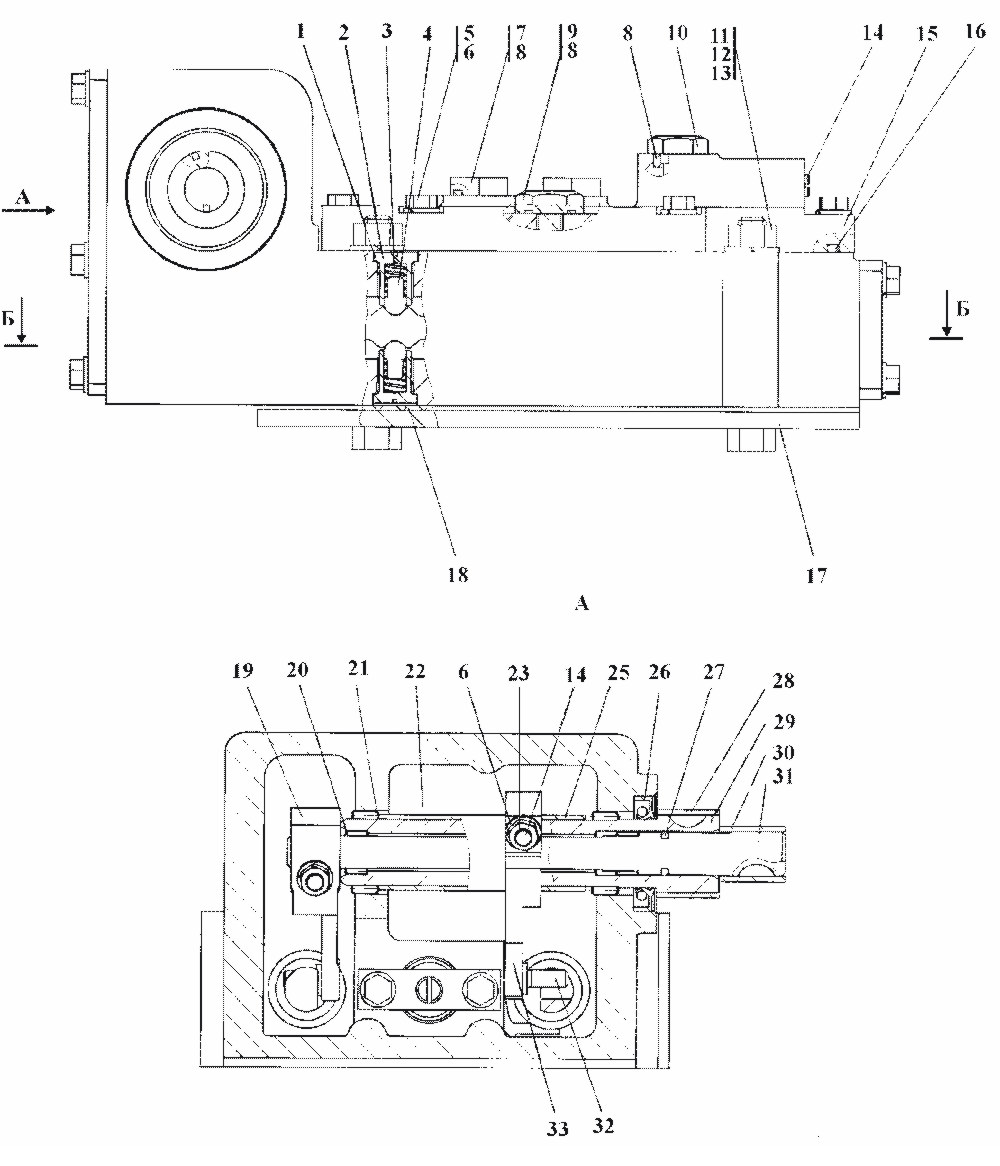

Рис.
Поз.
Обозначение
Наименование
52
1501-15-20СП
Блок управления
52
1501-15-20-20СП
Блок управления
52
10
1501-15-130СП
Дроссель
52
15
1501-15-2
Крышка
52
2
1501-15-11
Корпус фиксатора
52
4
1501-15-12
Фиксатор
52
29
1501-15-15
Валик
52
31
1501-15-16
Валик
52
22
1501-15-17
Втулка
52
25
1501-15-17-01
Втулка
52
33
1501-15-18
Рычаг
52
19
1501-15-19
Рычаг
52
32
1501-15-22
Палец
52
17
1501-15-23
Крышка
52
9
1501-15-48
Болт специальный
52
28
2501-15-152
Труба
52
30
2501-15-152-01
Труба
52
24
312501-91-145
Клин
52
7
375330
Пробка
52
3
385092
Пружина
52
18
450291
Прокладка
52
18
Болты ГОСТ 7795-70
52
11
280388
Болт М12-6g?90
52
11
28 0388-20
Болт М12-6g?90
52
11
Гайки ГОСТ 5915-70
52
23
Гайка М8
52
12
Гайка М12
52
26
Манжета 2.2-30?52-3 ГОСТ 8752-79/
52
26
ОСТ 38.05146-78
52
26
Кольца
52
26
ТУ 2531-260-00149245-00
52
1
Кольцо 014-018-25-2-51-1668
52
27
Кольцо 016-020-25-2-51-1668
52
8
Кольцо 018-022-25-2-51-1668
52
16
Кольцо 190-195-36-2-51-1668
52
14
370140
Пробка КГ 1/8?
52
14
ТУ 23.1.506-91
52
14
Подшипники ГОСТ 4060-78
52
20
Подшипник 941/15
52
21
Подшипник 941/30
52
21
Шайбы ГОСТ 6402-70
52
6
Шайба 8Т
52
13
Шайба 12

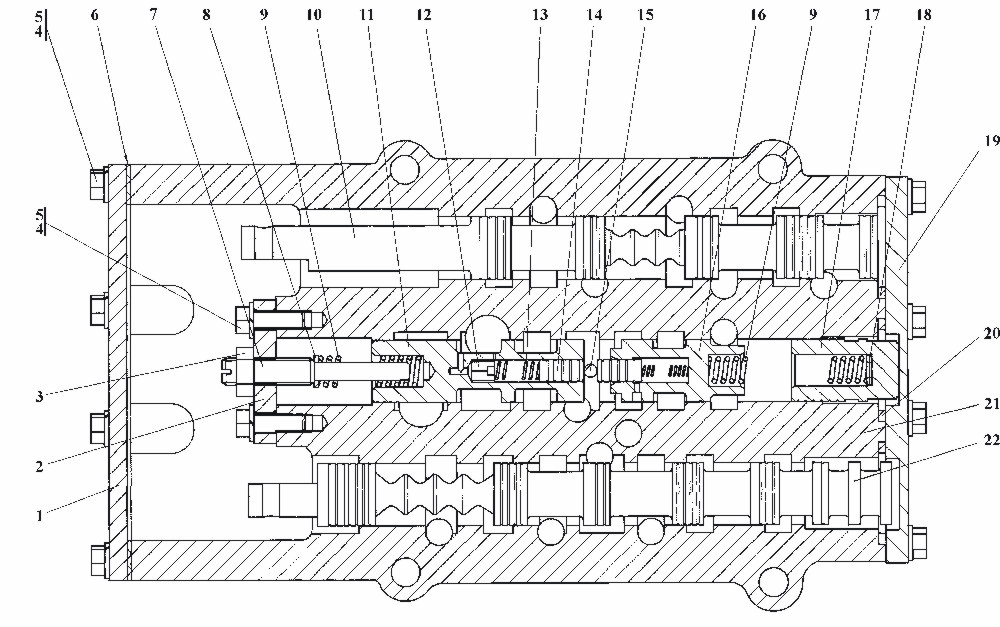

53
21
1501-15-1
Корпус
53
21
1501-15-1-20
Корпус
53
22
1501-15-3
Золотник
53
10
1501-15-4
Золотник
53
11
1501-15-5
Золотник
53
14
1501-15-6
Плунжер
53
12
1501-15-7
Клапан
53
16
1501-15-9
Золотник
53
15
1501-15-14
Стопор
53
19
1501-15-20
Крышка
53
1
1501-15-21
Крышка
53
7
1501-15-24
Винт
53
2
1501-15-25
Планка
53
17
1501-15-65
Поршень
53
6
239.1722091
Прокладка регулировочная
53
8
310150
Шайба
53
13
385092
Пружина
53
9
385273
Пружина
53
5
Болт М8-6g?25 ГОСТ 7796-70
53
3
300220
Гайка М12?1,25 ГОСТ 15522-70
53
20
Кольцо 038-046-46-2-51-1668 ТУ 2531-260-00149245-00
53
18
310110
Шайба 6 ГОСТ 11371-78
53
4
Шайба 8Т ГОСТ 6402-70
