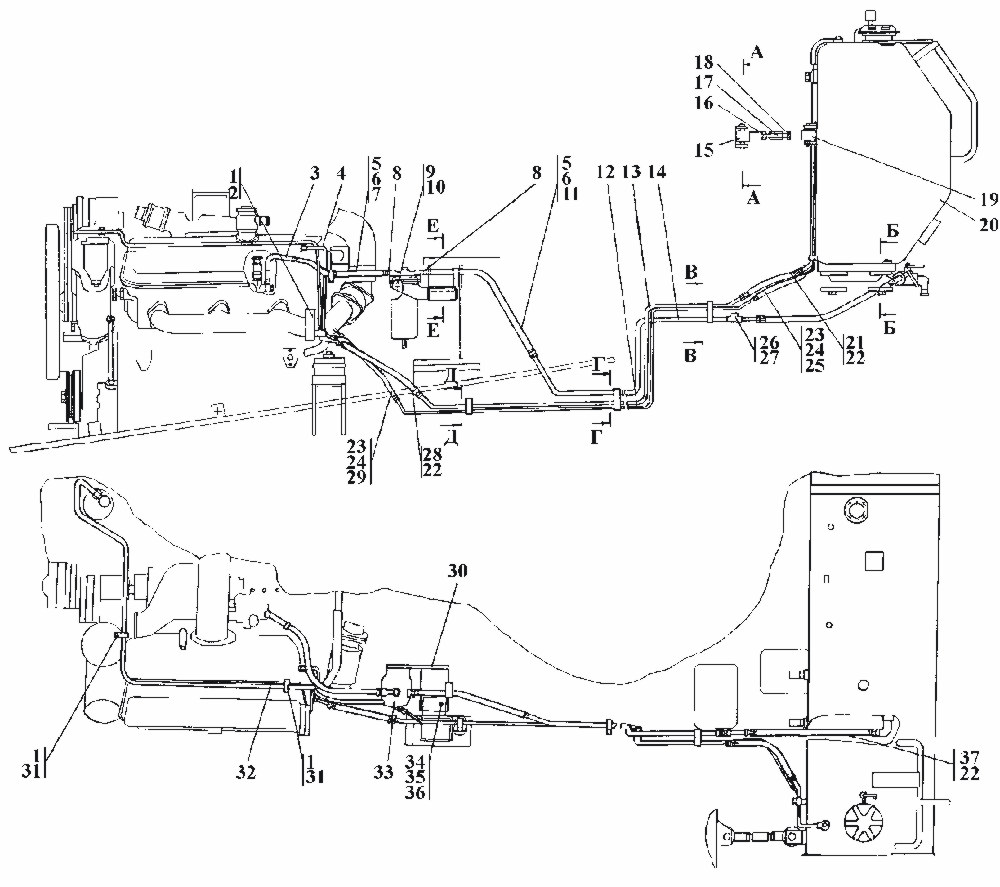

Установка бака топливного

Рис.	Поз.	Обозначение	Наименование
72		1102-25-1СП	Установка бака топливного
72		1102-25-1-20СП	Установка бака топливного
72	14	1102-25-13СП	Трубопровод
72	14	1102-25-13-20СП	Трубопровод
72	13	1102-25-14СП	Трубопровод
72	13	1102-25-14-20СП	Трубопровод
72	12	1102-25-15СП	Трубопровод
72	12	1102-25-15-20СП	Трубопровод
72	30	1102-25-17СП	Кронштейн
72	30	1102-25-17-20СП	Кронштейн
72	3	1102-25-18СП	Трубопровод
72	3	1102-25-18-20СП	Трубопровод
72	32	1102-25-19СП	Трубопровод
72	32	1102-25-19-20СП	Трубопровод
72	20	1101-25-10-01СП	Бак
72	20	1101-25-10-01-20СП	Бак
72	4	2002-25-11СП	Трубопровод
72	4	2002-25-11-20СП	Трубопровод
72	15	2501-25-33СП	Втулка
72	15	2501-25-33-20СП	Втулка
72	19	2501-25-33-01СП	Втулка
72	19	2501-25-33-01-20СП	Втулка
72	21	404-26-213СП	Рукав ?12
72	21	404-26-213-20СП	Рукав ?12
72	28	404-26-213-30СП	Рукав ?12
72	28	404-26-213-30-20СП	Рукав ?12
72	23	41 5190СП	Хомут (допускается замена на поз.24)
72	5	41 5190-02СП	Хомут (допускается замена на поз.6)
72	8	1502-25-10	Наконечник
72	17	2001-25-27	Стержень
72	17	2001-25-27-20	Стержень
72	25	46 0401-07	Рукав
72	25	46 0401-07-20	Рукав
72	29	46 0401-11	Рукав
72	29	46 0401-11-20	Рукав
72	7	46 0601-21	Рукав
72	7	46 0601-21-20	Рукав
72	11	46 0601-24	Рукав
72	11	46 0601-24-20	Рукав
72	26	700-37-2077	Пробка
72	26	700-37-2077-20	Пробка
72	1	700-40-6684-15	Прокладка
72	31	700-41-2866	Хомутик
72	2	700-41-3312	Хомутик
72	2		Болты ГОСТ 7796-70
72	9		Болт М8-6g?25
72	34		Болт М12?1,25-6g?25
72	34		Гайки ГОСТ 5915-70
72	16		Гайка М16?1,5
72	18	300265	Гайка М16?1,5LН
72	18	30 0265-20	Гайка М16?1,5LН
72	18		Шайбы ГОСТ 6402-70
72	10		Шайба 8Т
72	35		Шайба 12 ОТ
72	35		Шайбы ГОСТ 11371-78
72	36	310210	Шайба 12?2
72	36	31 0210-20	Шайба 12?2
72	27		Кольцо 12?16
72	27		МН4152-62
72	22		Кольцо 012-016-25-2-51-1668 ТУ 2531-260-00149245-00
72	22		Хомуты стяжные червячные
72	22		ТУ 4.435.002
72	24		Хомут стяжной червячный 11018-У-02 допускается замена на поз
72	6		Хомут стяжной червячный 1028-У-02 (допускается замена на поз
72	33		Фильтр грубой очистки топлива
73	5	2501-25-37СП	Амортизатор
73	6	1101-25-36	Накладка
73	19	1502-25-7	Прижим
73	3	2501-25-108	Втулка
73	3	2501-25-108-20	Втулка
73	15	2502-25-2	Хомут
73	2	400093	Втулка
73	13	58-41-2006	Хомутик
73	21	700-40-6684-03	Прокладка
73	14	700-40-6684-04	Прокладка
73	9	700-40-6684-05	Прокладка
73	18	700-40-6684-08	Прокладка
73	17	700-40-6684-15	Прокладка
73	2	700-41-2548	Хомутик
73	10	700-41-2866	Хомутик
73	10		Болты ГОСТ 7795-70
73	7	280570	Болт М16?1,5-6g?105
73	7	28 0570-20	Болт М16?1,5-6g?105
73	7		Болты ГОСТ 7796-70
73	12		Болт М8-6g?16
73	20		Болт М8-6g?30
73	16		Болт М8-6g?35
73	16		Шайбы ГОСТ 6402-70
73	11		Шайба 8Т
73	8		Шайба 16 ОТ
73	1	470570	Ось 6-16¦9?75 ГОСТ 9650-80
73	4		Шплинт 4?40 ГОСТ 397-79
