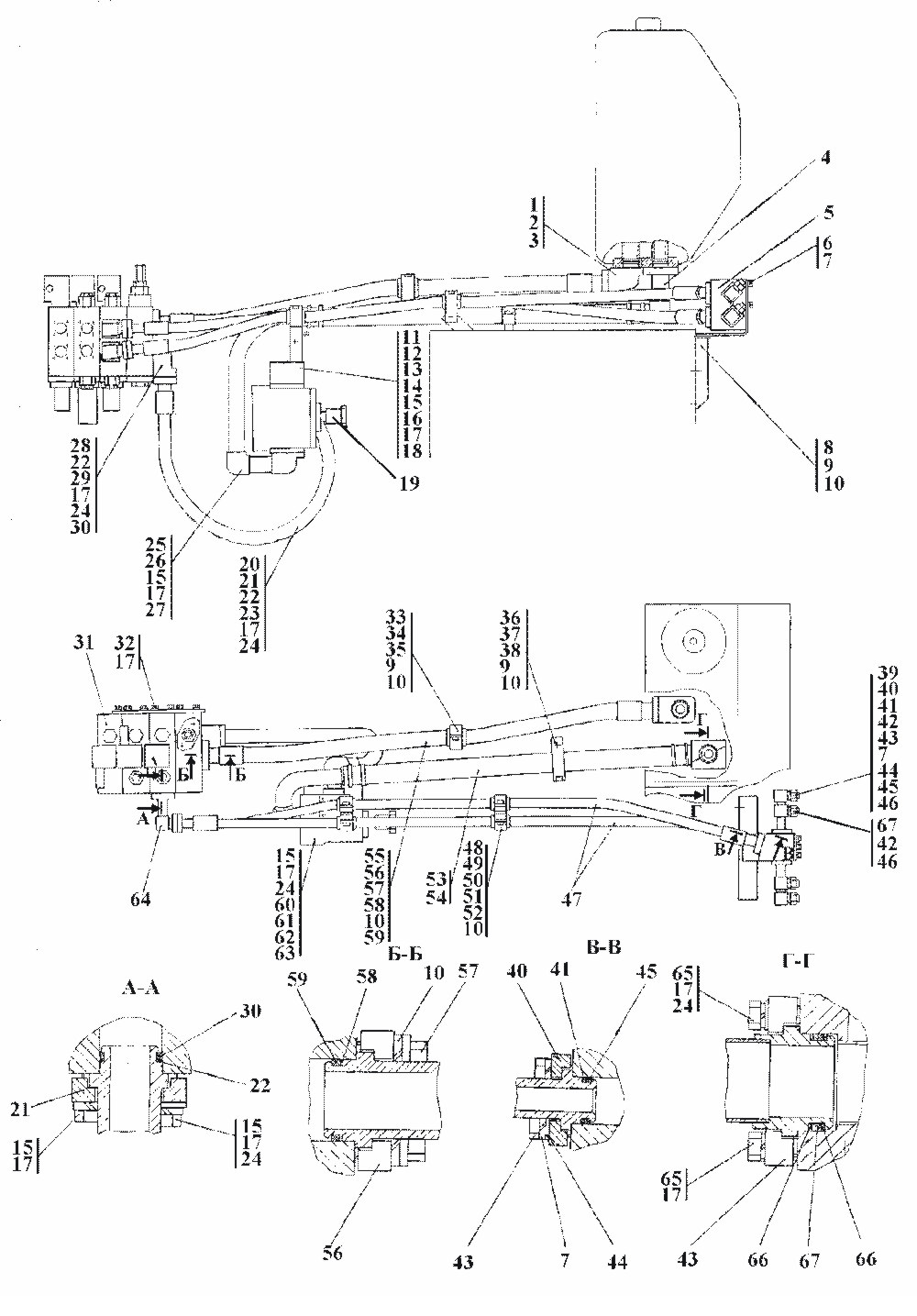

Установка гидросистемы

Главная » T-11.01Я » Установка гидросистемы

Рис.Поз.ОбозначениеНаименование
761101-26-1СПУстановка гидросистемы
761101-26-1-20СПУстановка гидросистемы
7681101-26-45СПКронштейн
7681101-26-45-20СПКронштейн
76251101-26-50СПТрубопровод
76251101-26-50-20СПТрубопровод
7641101-26-51СПТрубопровод
7641101-26-51-20СПТрубопровод
7639011101-97-503СПТрубопровод
7639011101-97-503-20СПТрубопровод
7667011101-97-504СПТрубопровод
7667011101-97-504-20СПТрубопровод
76312001-26-21-01СПРаспределитель секционный
76312001-26-21-01-20СПРаспределитель секционный
76472001-26-36-04СПРукав ?20
76472001-26-36-04-20СПРукав ?20
76642001-26-40СПТрубопровод
76642001-26-40-20СПТрубопровод
76203501-26-177-05СПРукав ?25
76203501-26-177-05-20СПРукав ?25
76553501-26-188-11СПРукав ?32
76553501-26-188-11-20СПРукав ?32
76535001-26-130-02СПХомут
76535001-26-130-02-20СПХомут
7651101-26-128Коллектор
7651101-26-128-20Коллектор
76541101-26-121Рукав
76541101-26-121-20Рукав
76482501-26-300Скоба
76482501-26-300-20Скоба
76492501-26-301Планка
76492501-26-301-20Планка
76402001-26-125Фланец
76402001-26-125-20Фланец
76282001-26-183Фланец
76282001-26-183-20Фланец
76412001-26-193Кольцо защитное
76502001-26-192Прокладка
76502001-26-192-20Прокладка
76192501-15-103Муфта
76212501-26-83Фланец
76212501-26-83-20Фланец
76332501-26-220Скоба
76332501-26-220-20Скоба
76342501-26-221Планка
76342501-26-221-20Планка
76365001-26-96Скоба
76365001-26-96-20Скоба
76375001-26-97Планка
76375001-26-97-20Планка
7612501-26-99Корпус
7612501-26-99-20Корпус
76662501-26-362Фланец
76662501-26-362-20Фланец
7611404-26-23Фланец
7611404-26-23-20Фланец
7612312501-94-155Планка
7612312501-94-155-20Планка
765646-26-280Фланец
765646-26-280-20Фланец
765746-26-574Упор
765746-26-574-20Упор
7642400-26-55Заглушка
7642400-26-55-20Заглушка
7614310225Шайба
763540 0354-04Втулка
7658440005Шайба защитная
7622440038Кольцо защитное
7613440049Шайба защитная
7666700-40-5117Шайба защитная 60?50
7638700-40-6927Прокладка
7638Болты ГОСТ 7795-70
7626Болт М12-6g?80
762280568Болт М16?1,5-6g?90
76228 0568-20Болт М16?1,5-6g?90
762Болты ГОСТ 7796-70
766280230Болт М10-6g?25
76628 0230-20Болт М10-6g?25
7643Болт М10-6g?30
7632Болт М12-6g?35
7623280348Болт М12?1,25-6g?35
762328 0348-20Болт М12?1,25-6g?35
7615Болт М12-6g?40
7665Болт М12?1,25-6g?40
7629280366Болт М12-6g?75
762928 0366-20Болт М12-6g?75
7616281389Болт М12-6g?100
761628 1389-20Болт М12-6g?100
769280515Болт М16?1,5-6g?25
76928 0515-20Болт М16?1,5-6g?25
763280535Болт М16?1,5-6g?38
76328 0535-20Болт М16?1,5-6g?38
7651280544Болт М16?1,5-6g?45
765128 0544-20Болт  М16?1,5-6g?45
7652Гайка М16?1,5 ГОСТ 5915-70
7652Шайбы ГОСТ 6402-70
767Шайба 10 ОТ
7617Шайба 12 ОТ
7610Шайба 16 ОТ
7610Шайбы ГОСТ 11371-78
7644
7644310170Шайба 10
764431 0170-20Шайба 10
7624310210Шайба 12?2
762431 0210-20Шайба 12?2
7624Кольца
7624ТУ 2531-260-00149245-00
7645Кольцо 022-028-36-2-51-1668
7630Кольцо 032-038-36-2-51-1668
7618Кольцо 038-046-46-2-51-1668
7659Кольцо 042-050-46-2-51-1668
7667Кольцо 050-060-58-2-51-1668
7627Кольцо 060-070-58-2-51-1668
7660Кольцо 100-110-58-2-ИРП-1314-1 ГОСТ 18829-73/
7660ТУ 38.005.204-84
7661580307Кольцо С34 ГОСТ 13940-86
7661Насосы
7661ГС ТУ 3-25-180-97
7662Насос НШ100А-3 (допускается замена на поз.63)
7662Насос НШ100А-3Т
7662Насосы
7662ТУ 4791-001-07504519-97
7663Насос НШ100-3 (допускается замена на поз.62)
7663Насос НШ100-3Т
7646Н.036.01.005Гайка накидная
7646Н.036.01.005-01Гайка накидная
