Установка гидроцилиндров

Рис.	Поз.	Обозначение	Наименование

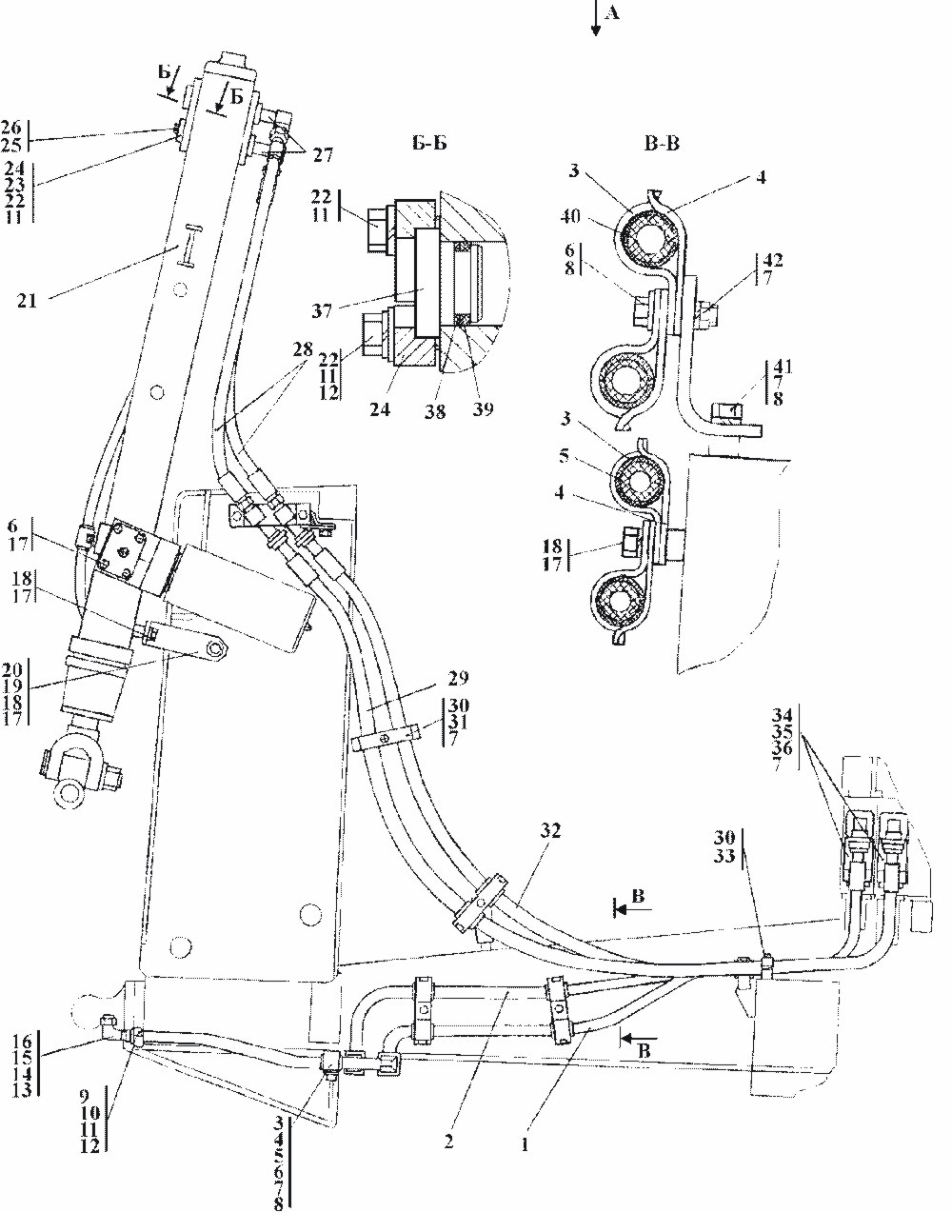

78		1106-26-11СП	Установка
78			гидроцилиндров
78		1106-26-11-20СП	Установка
78			гидроцилиндров
78	32	2001-26-36-05СП	Рукав ?20
78	32	2001-26-36-05-20СП	Рукав ?20
78	29	2001-26-36-06СП	Рукав ?20
78	29	2001-26-36-06-20СП	Рукав ?20
78	1	1101-26-39-03СП	Рукав ?16
78	1	1101-26-39-03-20СП	Рукав ?16
78	2	1101-26-39-04СП	Рукав ?16
78	2	1101-26-39-04-20СП	Рукав ?16
78	21	1101-26-708СП	Гидроцилиндр ?100
78	21	1101-26-708-20СП	Гидроцилиндр ?100
78	27	011101-97-504СП	Трубопровод
78	27	011101-97-504-20СП	Трубопровод
78	28	46-26-355-13СП	Рукав высокого давления ?16 армированный
78	28	46-26-355-13-20СП	Рукав высокого давления ?16 армированный
78	20	1101-26-147	Серьга
78	20	1101-26-147-20	Серьга
78	9	1101-26-169	Планка
78	24	2001-26-125	Фланец
78	24	2001-26-125-20	Фланец
78	34	2001-26-184	Фланец
78	34	2001-26-184-20	Фланец
78	37	2001-26-190	Заглушка
78	37	2001-26-190-20	Заглушка
78	23	2001-26-191	Заглушка
78	23	2001-26-191-20	Заглушка
78	40	2001-26-192	Прокладка
78	40	2001-26-192-20	Прокладка
78	38	2001-26-193	Кольцо защитное
78	3	2501-26-300	Скоба
78	3	2501-26-300-20	Скоба
78	4	2501-26-301	Планка
78	4	2501-26-301-20	Планка
78	16	400-26-55	Заглушка
78	16	400-26-55-20	Заглушка
78	30	2601-28-60	Бугель
78	30	2601-28-60-20	Бугель
78	19	315280	Шайба
78	19	31 5280-20	Шайба
78	26	375245	Пробка
78	26	37 5245-20	Пробка
78	5	40 0354-05	Втулка
78	35	440038	Кольцо защитное
78	35		Болты ГОСТ 7795-70
78	10		Болт М10-6g?50
78	33	280360	Болт М12?1,25-6g?45
78	33	28 0360-20	Болт М12?1,25-6g?45
78	31	280370	Болт М12?1,25-6g?55
78	31	28 0370-20	Болт М12?1,25-6g?55
78	31		Болты ГОСТ 7796-70
78	22		Болт М10-6g?30
78	41		Болт М12?1,25-6g?25
78	6		Болт М12-6g?35
78	36	280366	Болт М12-6g?75
78	36	28 0366-20	Болт М12-6g?75
78	18	280520	Болт М16?1,5-6g?30
78	18	28 0520-20	Болт М16?1,5-6g?30
78	42		Гайка М12 ГОСТ 5915-70
78	42		Шайбы ГОСТ 6402-70
78	11		Шайба 10 ОТ
78	7		Шайба 12 ОТ
78	17		Шайба 16 ОТ
78	17		Шайбы ГОСТ 11371-78
78	12	310170	Шайба 10
78	12	31 0170-20	Шайба 10
78	8	310210	Шайба 12?2
78	8	31 0210-20	Шайба 12?2
78	8		Кольца
78	8		ТУ 2531-260-00149245-00
78	25		Кольца 007-011-25-2-51-1668
78	39		Кольцо 022-028-36-2-51-1668
78	15	Н.036.01.005	Гайка накидная
78	15	Н.036.01.005-01	Гайка накидная
78	14	Н.036.23.091	Угольник ввертной
78	14	Н.036.23.091-01	Угольник ввертной
78	13	Н.036.23.072	Контргайка
78	13	Н.036.23.072-01	Контргайка

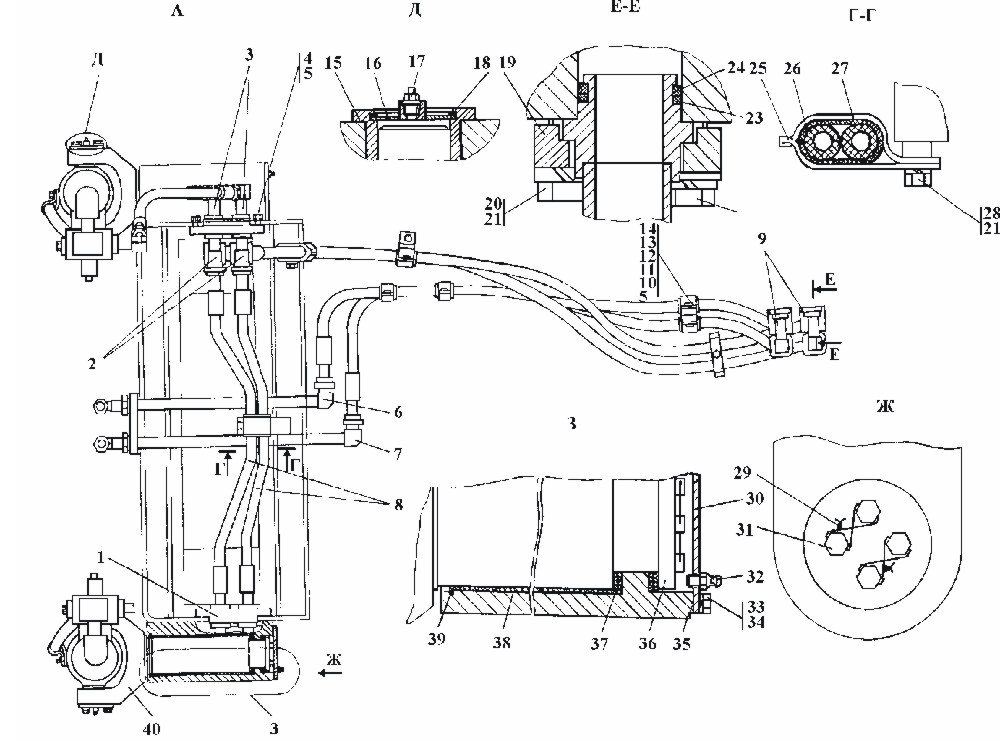

79	8	1101-26-39СП	Рукав ?16
79	8	1101-26-39-20СП	Рукав ?16
79	2	1101-26-41СП	Тройник
79	2	1101-26-41-20СП	Тройник
79	40	1101-26-46СП	Ось
79	40	1101-26-46-20СП	Ось
79	16	1101-26-47СП	Заглушка
79	16	1101-26-47-20СП	Заглушка
79	6	1101-26-48СП	Трубопровод
79	6	1101-26-48-20СП	Трубопровод
79	7	1101-26-48-01СП	Трубопровод
79	7	1101-26-48-01-20СП	Трубопровод
79	9	2001-26-40СП	Трубопровод
79	9	2001-26-40-20СП	Трубопровод
79	3	011101-97-504СП	Трубопровод
79	3	011101-97-504-20СП	Трубопровод
79	1	1101-26-134	Коллектор
79	1	1101-26-134-20	Коллектор
79	15	1101-26-166	Крышка
79	37	1101-26-167	Шайба специальная
79	36	1101-26-168	Диск
79	30	1101-26-174	Крышка
79	30	1101-26-174-20	Крышка
79	26	2001-26-192	Прокладка
79	26	2001-26-192-20	Прокладка
79	19	2501-26-83	Фланец
79	19	2501-26-83-20	Фланец
79	14	2501-26-300	Скоба
79	14	2501-26-300-20	Скоба
79	13	2501-26-301	Планка
79	13	2501-26-301-20	Планка
79	25	5001-26-43	Планка
79	25	5001-26-43-20	Планка
79	27	5001-26-44	Скоба
79	27	5001-26-44-20	Скоба
79	12	40 0354-05	Втулка
79	23	440038	Кольцо защитное
79	35	450312	Прокладка
79	35	45 0312-20	Прокладка
79	35		Болты ГОСТ 7796-70
79	33		Болт М8-6g?25
79	20		Болт М12-6g?35
79	20		Болты ГОСТ 7796-70
79	28	280320	Болт М12?1,25-6g?20
79	28	28 0320-20	Болт М12?1,25-6g?20
79	4	280520	Болт М16?1,5-6g?30
79	4	28 0520-20	Болт М16?1,5-6g?30
79	11	280544	Болт М16?1,5-6g?45
79	11	28 0544-20	Болт М16?1,5-6g?45
79	11		Болты ГОСТ 7798-70
79	31	280339	Болт 3М12-6g?30
79	31	28 0339-20	Болт 3М12-6g?30
79	10		Гайка М16?1,5 ГОСТ 5915-70
79	10		Шайбы ГОСТ 6402-70
79	34		Шайба 8Т
79	21		Шайба 12 ОТ
79	5		Шайба 16 ОТ
79	5		Шайбы ГОСТ 11371-78
79	22	310210	Шайба 12?2
79	22	31 0210-20	Шайба 12?2
79	22		Кольца ГОСТ 13941-86
79	18	700-58-2088	Кольцо С60
79	39	580810	Кольцо С110
79	39		Кольца
79	39		ТУ 2531-260-00149245-00
79	24		Кольцо 032-038-36-2-51-1668
79	24		Масленки ГОСТ 19853-74
79	32		Масленка 1.2Ц6
79	32		Масленка 1.2кд6хр
79	38		Кольцо опорно-направ -ляющее штоковое Е22П-100-30-3,0
79	38		ТУ 18.0106-95
79	17	Н.036.01.005	Гайка накидная
79	17	Н.036.01.005-01	Гайка накидная
79	29		Проволока 0,6-0-4 ГОСТ 3282-74
