Гидроцилиндр 100

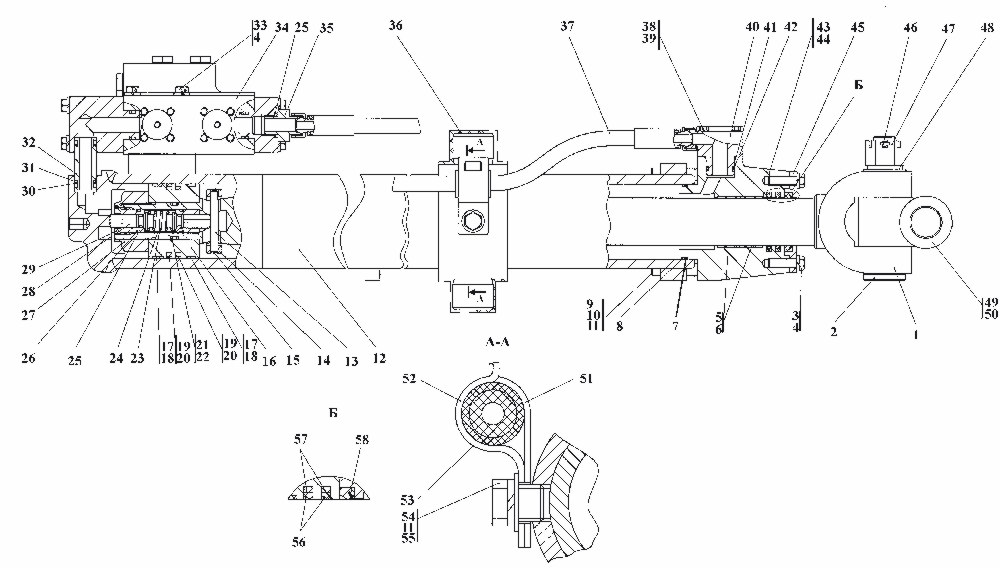

Рис.	Поз.	Обозначение	Наименование
80		1101-26-708СП	Гидроцилиндр ?100
80		1101-26-708-20СП	Гидроцилиндр ?100
80	34	1101-26-707СП	Устройство перепускное
80	34	1101-26-707-20СП	Устройство перепускное
80	12	1101-26-710СП	Корпус
80	28	1501-26-507СП	Клапан
80	37	012001-93-512-02СП	Рукав высокого давления
80	37	012001-93-512-02-20СП	Рукав высокого давления
80	58	2501-93-506-04СП	Грязесъемник 3d ГОСТ 24811-81
80	16	1101-26-603	Поршень
80	1	1101-26-604	Шток
80	7	1101-26-610	Кольцо защитное
80	19	1101-26-613	Кольцо уплотнительное
80	17	1101-26-614	Втулка опорная (допускается замена на поз.18)
80	27	1101-26-615	Гайка специальная
80	43	1101-26-620	Крышка (допускается замена на поз.44 совместно с поз.9)
80	36	1101-26-628	Заглушка
80	44	1101-26-632	Крышка (допускается замена на поз.43 совместно с поз.10)
80	40	011101-97-565	Угольник
80	45	1501-26-616	Скребок
80	2	1501-26-617	Палец
80	49	1501-26-618	Шарнир (допускается замена на поз.50)
80	32	1501-26-619	Втулка
80	32	1501-26-619-20	Втулка
80	40	011101-97-565	Угольник
80	29	1501-26-622	Заглушка
80	24	1501-26-623	Проставка
80	14	1501-26-624	Втулка
80	13	1501-26-625	Палец
80	50	1501-26-632	Шарнир (допускается замена на поз.49)
80	5	312001-26-111	Кольцо штоковое (допускается замена на поз.6)
80	52	2501-26-300	Скоба
80	52	2501-26-300-20	Скоба
80	51	2501-26-301	Планка
80	51	2501-26-301-20	Планка
80	41	2501-98-550	Кольцо защитное
80	31	2701-28-158	Кольцо защитное
80	35	46-26-1276	Штуцер
80	35	46-26-1276-20	Штуцер
80	26	46-93-607-01	Кольцо защитное
80	23	38327	Пружина
80	53	40 0354-05	Втулка
80	21	440005	Шайба защитная
80	15	585761	Кольцо
80	15		Болты ГОСТ 7796-70
80	3	280348	Болт М12?1,25-6g?35
80	3	28 0348-20	Болт М12?1,25-6g?35
80	33	280389	Болт 3М12?1,25-6g?100
80	33	28 0389-20	Болт 3М12?1,25-6g?100
80	54	280515	Болт М16?1,5-6g?25
80	54	28 0515-20	Болт М16?1,5-6g?25
80	10	280571	Болт 3М16?1,5-6g?90 (допускается замена на поз.9 совестно с
80	10	28 0571-20	Болт 3М16?1,5-6g?90
80	10		Болты ГОСТ 7798-70
80	38	28 0260-01	Болт М10-6g?50
80	38	28 0260-01-20	Болт М10-6g?50
80	9	280577	Болт М16?1,5-6g?120 (допускается замена на поз.10)
80	9	28 0577-20	Болт М16?1,5-6g?120
80	9		Гайки ГОСТ 5918-73
80	47	300431	Гайка М30?2
80	47	30 0431-20	Гайка М30?2
80	47		Шайбы ГОСТ 6402-70
80	39		Шайба 10 ОТ
80	4		Шайба 12 ОТ
80	11		Шайба 16 ОТ
80	11		Шайбы ГОСТ 11371-78
80	55	310270	Шайба 16
80	55	31 0270-20	Шайба 16
80	48	31 0410-01	Шайба 30
80	48	31 0410-01-20	Шайба 30
80	46		Шплинт 6,3?71 ГОСТ 397-79
80	46		Кольца
80	46		ТУ 2531-260-00149245-00
80	30		Кольцо 025-030-30-2-51-1668
80	25		Кольцо 026-032-36-2-51-1668
80	42		Кольцо 032-038-36-2-51-1668
80	22		Кольцо 042-050-46-2-51-1668
80	20		Кольцо 080-090-58-2-51-1669
80	8		Кольцо 094-100-36-2-3 ГОСТ 18829-73
80	6		Кольцо опорно-направ- ляющее штоковое
80	6		Е22П-063-30-205
80	6		ТУ 18.0106-95 (допускается замена на поз.5)
80	18		Кольцо опорно-направ- ляющее  поршневое
80	18		Е21-100-12-3,0
80	18		ТУ 18.0105-95 (допускается замена на поз.17)
80	18		Кольца
80	18		ТУ 2290-001-48774662-2000
80	56		Кольцо Е1-063-3
80	57		Кольцо поджимное
80	57		01-063-3
