Установка системы подогрева

Рис.	Поз.	Обозначение	Наименование

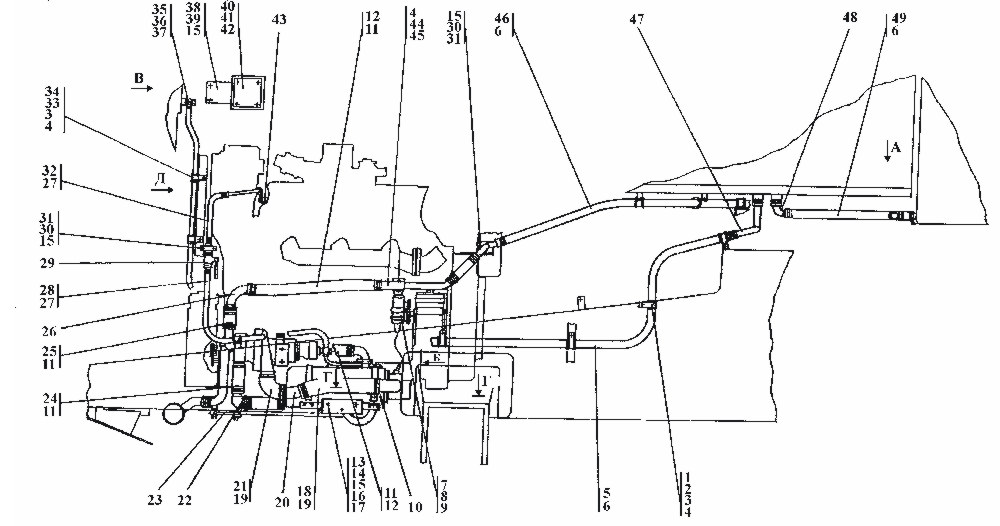

82		1102-43-2СП	Установка системы
82			подогрева
82		1102-43-2-20СП	Установка системы
82			подогрева
82	13	1102-43-18СП	Кронштейн
82	43	1102-43-22СП	Кронштейн
82	26	1102-43-34СП	Трубопровод
82	45	1102-43-35СП	Трубопровод
82	48	1106-43-51СП	Переходник
82	23	1106-43-72СП	Трубопровод
82	47	1106-43-73СП	Трубопровод
82	22	311102-43-12СП	Переходник
82	28	2706-43-14-03СП	Рукав
82	35	403-43-461-03СП	Рукав
82	29	311506-43-107СП	Кран
82	38	312505-43-17-01СП	Корпус
82	20	311102-43-7	Труба
82	31	2502-43-79	Прижим
82	36	46-43-313	Прокладка
82	17	700-31-2209	Шайба
82	1	700-40-6684-02	Прокладка
82	34	700-40-6684-03	Прокладка
82	33	700-41-2548	Хомутик
82	37	700-41-2622	Болт зажимной
82	2	700-41-3186	Хомутик
82	21	400476	Патрубок
82	32	46 0501-02	Рукав
82	49	46 0721-04	Рукав
82	46	46 0721-06	Рукав
82	5	46 0721-07	Рукав
82	25	46 1201-02	Рукав
82	24	46 1201-06	Рукав
82	12	46 1201-25	Рукав
82	18	46 1501-07	Рукав
82	18		Болты ГОСТ 7796-70
82	3		Болт М8-6g?16
82	44		Болт М8-6g?20
82	39	280320	Болт М12?1,25-6g?20
82	14		Болт М12?1,25-6g?25
82	30		Болт М12?1,25-6g?40
82	8		Болт М6-6g?16 ГОСТ 7798-70
82	41		Винт В.М5-6g?16 ГОСТ 17473-80
82	41		Шайбы ГОСТ 6402-70
82	42		Шайба 5
82	9		Шайба 6Т
82	4		Шайба 8Т
82	15		Шайба 12 ОТ
82	16	310210	Шайба 12?2 ГОСТ 11371-78
82	10		Подогреватель
82	10		ПЖД-30Л-1015010
82	10		ОСТ 37.001.046-87
82	40		Щиток управления ПЖД-600И-1015410
82	40		Хомуты стяжные
82	40		червячные
82	40		ПО 4.435.002ТУ
82	27		Хомут 1028-У-02
82	6		Хомут 1040-У-02
82	11		Хомут 1055-У-02
82	19		Хомут 1070-У-02

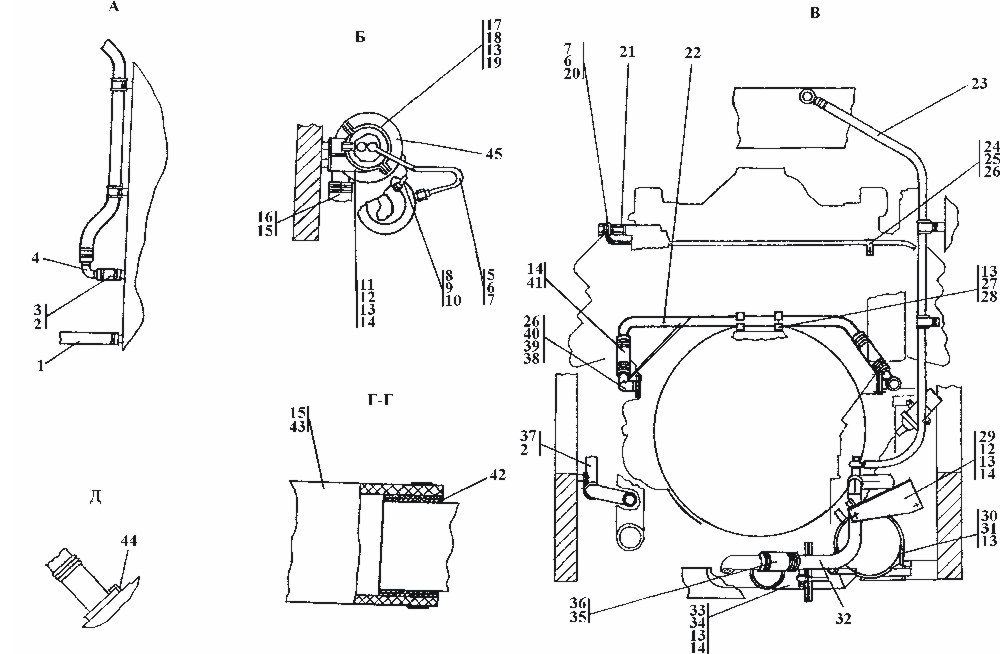

83	30	1102-43-15СП	Петля
83	33	1102-43-16СП	Газовод
83	44	1102-43-22СП	Кронштейн
83	5	1102-43-25СП	Трубопровод
83	20	1102-43-28СП	Трубопровод
83	11	1102-43-30СП	Кронштейн
83	22	1102-43-33СП	Трубопровод
83	38	1102-43-37СП	Трубопровод
83	28	1102-43-38СП	Кронштейн
83	32	1102-43-41СП	Трубопровод
83	4	1106-43-60СП	Трубопровод
83	23	403-43-461-03СП	Рукав
83	8	312505-10-107СП	Провод ВН
83	42	1102-43-40	Прокладка
83	17	1102-43-41-01	Зажим
83	29	311102-43-4	Кронштейн
83	21	2706-43-2	Штуцер
83	6	46-43-313	Прокладка
83	7	700-41-2622	Болт зажимной
83	16	400476	Патрубок
83	24	415119	Хомутик
83	39	450293	Прокладка
83	3	460721	Рукав
83	1	46 0721-06	Рукав
83	37	46 0721-07	Рукав
83	41	46 0901-07	Рукав
83	36	46 1201-04	Рукав
83	43	46 1501-07	Рукав
83	31	281379	Болт М12?1,25-6g?65 ГОСТ 7795-70
83	31		Болты ГОСТ 7796-70
83	25		Болт М8-6g?16
83	40		Болт М8-6g?20
83	27		Болт М12-6g?40
83	12	280320	Болт М12?1,25-6g?20
83	34	280348	Болт М12?1,25-6g?35
83	18		Болт М12?1,25-6g?40
83	19		Гайка М12?1,25 ГОСТ 5915-75
83	19		Шайбы ГОСТ 6402-70
83	26		Шайба 8Т
83	13		Шайба 12 ОТ
83	14	310210	Шайба 12?2 ГОСТ 11371-78
83	9		Колпачок защитный проводов высокого напряжения
83	9		130-370-71486
83	9		ТУ 38.1051895-89
83	10		Наконечник свечной с помехоподавателем СЭ12 ТУ 37.003.658-75
83	10		Хомуты стяжные червячные ПО4.435.002ТУ
83	2		Хомут 1040-У-02
83	35		Хомут 1055-У-02
83	15		Хомут 1070-У-02

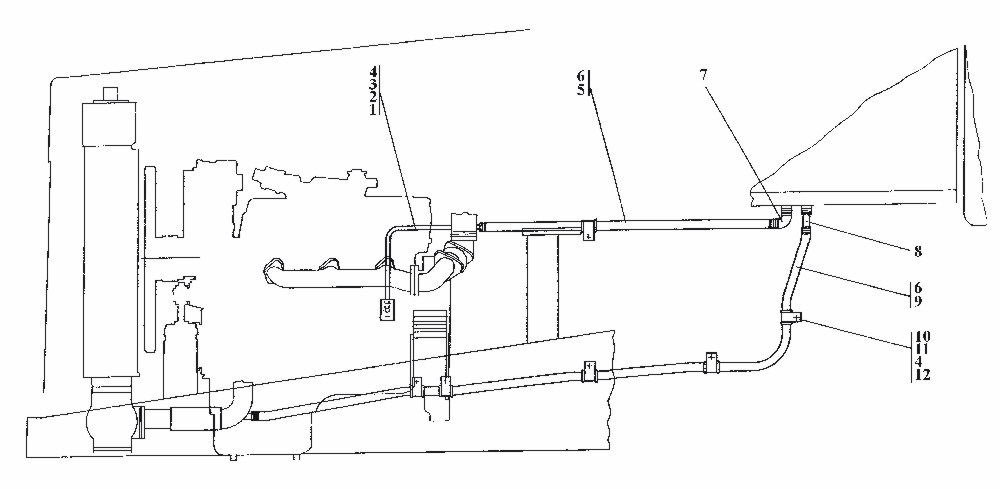

84	1	1102-43-31СП	Трубопровод
84	7	1106-43-51СП	Переходник
84	8	311506-43-24	Переходник
84	10	700-40-6684-02	Прокладка
84	11	700-41-3186	Хомутик
84	5	46 0721-05	Рукав
84	9	46 0721-07	Рукав
84	9		Болты ГОСТ 7796-70
84	12		Болт М8-6g?16
84	3		Болт М8-6g?20
84	4		Шайба 8Т ГОСТ 6402-70
84	6		Хомут стяжной червячный 1040-У-02 ПО4.435.02ТУ
