Облицовка

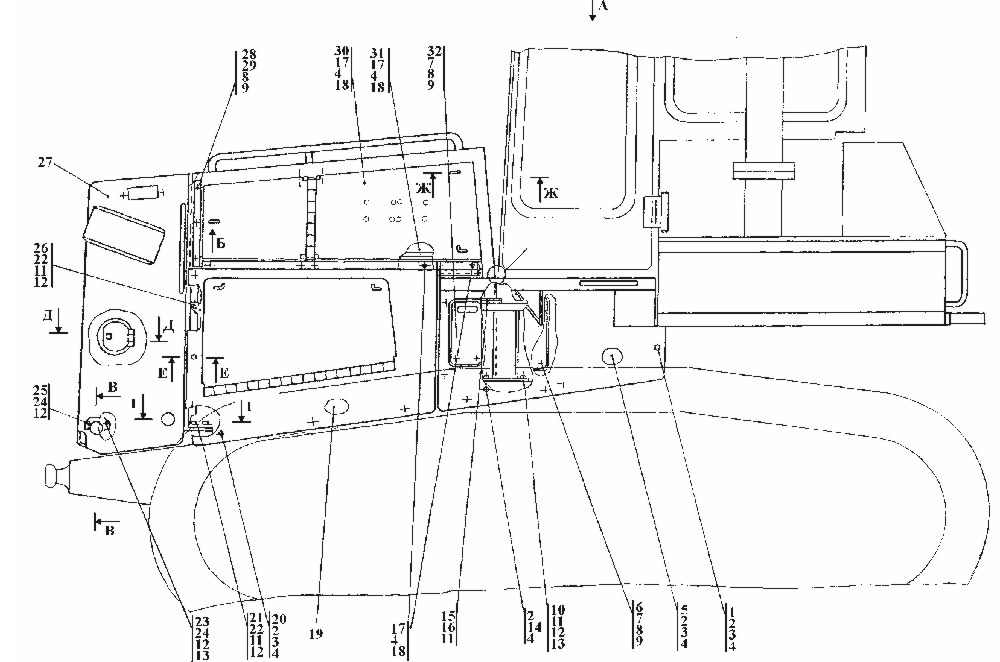

Рис.	Поз.	Обозначение	Наименование
88		1102-55-1СП	Облицовка
88		1102-55-1-20СП	Облицовка
88	19	1102-55-10СП	Боковина
88	19	1102-55-10-20СП	Боковина
88	20	1102-55-10-01СП	Боковина
88	20	1102-55-10-01-20СП	Боковина
88	26	1102-55-11СП	Стойка
88	26	1102-55-11-20СП	Стойка
88	21	1102-55-11-01СП	Стойка
88	21	1102-55-11-01-20СП	Стойка
88	5	1102-55-13СП	Боковина
88	5	1102-55-13-20СП	Боковина
88	1	1102-55-14СП	Боковина
88	1	1102-55-14-20СП	Боковина
88	10	1102-55-15СП	Кронштейн
88	10	1102-55-15-20СП	Кронштейн
88	30	1102-55-16СП	Створка
88	30	1102-55-16-20СП	Створка
88	31	1102-55-17СП	Створка
88	31	1102-55-17-20СП	Створка
88	32	1102-55-18СП	Крышка
88	32	1102-55-18-20СП	Крышка
88	27	1101-55-10СП	Корпус
88	27	1101-55-10-20СП	Корпус
88	6	1101-55-29СП	Крышка
88	6	1101-55-29-20СП	Крышка
88	28	1102-55-35	Планка
88	28	1102-55-35-20	Планка
88	25	2501-55-297	Накладка
88	23	2501-55-297-01	Накладка
88	15	2501-55-574	Планка
88	15	2501-55-574-20	Планка
88	22	700-31-2209	Шайба
88	22	700-31-2209-20	Шайба
88	16	700-31-2295	Пластина
88	16	700-31-2295-20	Пластина
88	2	315211	Шайба
88	2	31 5211-20	Шайба
88	2		Болты ГОСТ 7796-70
88	7		Болт М8-6g?20
88	29		Болт М8-6g?25
88	14		Болт М12?1,25-6g?25
88	17		Болт М12?1,25-6g?30
88	3	280361	Болт М12?1,25-6g?45
88	3	28 0361-20	Болт М12?1,25-6g?45
88	24	280535	Болт М16?1,5-6g?38
88	24	28 0535-20	Болт М16?1,5-6g?38
88	11	280544	Болт М16?1,5-6g?45
88	11	28 0544-20	Болт М16?1,5-6g?45
88	11		Шайбы ГОСТ 6402-70
88	8		Шайба 8Т
88	4		Шайба 12 ОТ
88	12		Шайба 16 ОТ
88	12		Шайбы ГОСТ 6958-78
88	18	310230	Шайба 12
88	18	31 0230-20	Шайба 12
88	18		Шайбы ГОСТ 11371-78
88	9	310150	Шайба 8
88	9	31 0150-20	Шайба 8
88	13	310270	Шайба 16
88	13	31 0270-20	Шайба 16

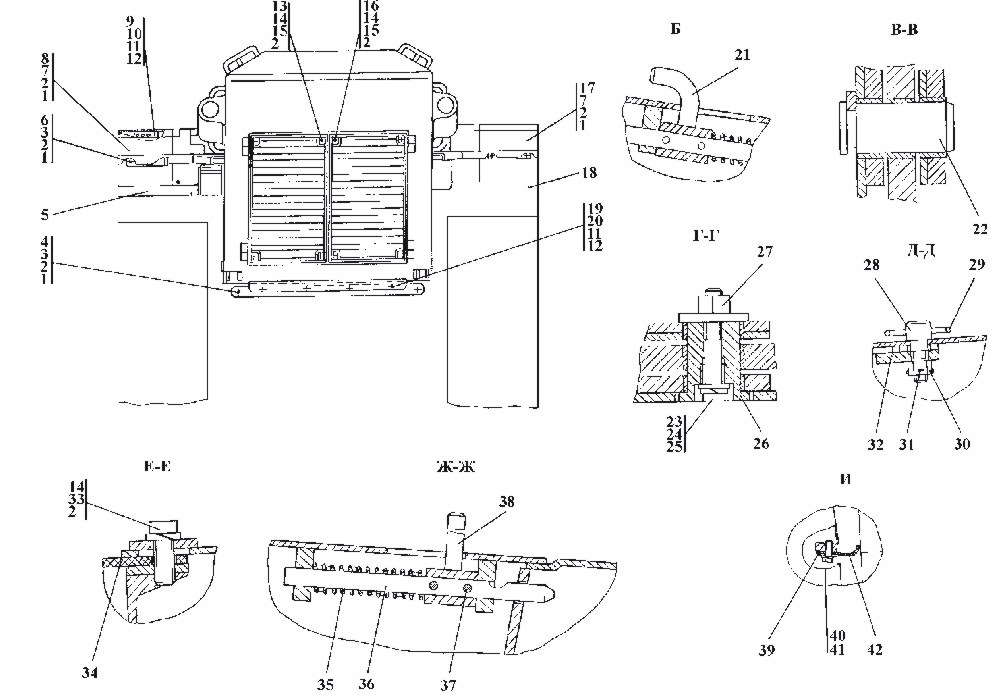

89	5	1101-55-16СП	Крыло
89	5	1101-55-16-20СП	Крыло
89	18	1101-55-16-01СП	Крыло
89	18	1101-55-16-01-20СП	Крыло
89	13	1101-55-17СП	Решетка
89	13	1101-55-17-20СП	Решетка
89	16	1101-55-17-01СП	Решетка
89	16	1101-55-17-01-20СП	Решетка
89	8	1101-55-22СП	Контейнер
89	8	1101-55-22-20СП	Контейнер
89	17	1101-55-23СП	Контейнер
89	17	1101-55-23-20СП	Контейнер
89	27	1101-55-28СП	Упор
89	21	2001-55-30СП	Ручка
89	38	2501-55-169СП	Ручка
89	34	1102-55-37	Прокладка
89	34	1102-55-37-20	Прокладка
89	39	1101-55-142	Планка
89	39	1101-55-142-20	Планка
89	42	1101-55-146	Прокладка
89	42	1101-55-146-20	Прокладка
89	4	1101-55-149	Планка
89	4	1101-55-149-20	Планка
89	19	1101-55-150	Планка
89	19	1101-55-150-20	Планка
89	26	1101-55-155	Палец
89	9	2001-53-44	Упор
89	22	2001-55-86	Палец
89	6	2001-55-149	Уголок
89	6	2001-55-149-20	Уголок
89	36	2501-55-215	Стержень
89	29	46-43-105-01	Кольцо
89	29	46-43-105-01-20	Кольцо
89	28	401-55-383	Ось
89	32	401-55-384	Защелка
89	35	700-38-2563	Пружина
89	35	700-38-2563-20	Пружина
89	30	300160	Гайка
89	30	30 0160-20	Гайка
89	14	315211	Шайба
89	14	31 5211-20	Шайба
89	14		Болты ГОСТ 7795-70
89	15	281379	Болт М12?1,25-6g?65
89	15	28 1379-20	Болт М12?1,25-6g?65
89	7	280385	Болт М12?1,25-6g?80
89	7	28 0385-20	Болт М12?1,25-6g?80
89	7		Болты ГОСТ 7796-70
89	40		Болт М8-6g?20
89	3		Болт М12?1,25-6g?25
89	33		Болт М12?1,25-6g?30
89	23	280750	Болт М20?1,5-6g?120
89	23	28 0750-20	Болт М20?1,5-6g?120
89	20		Болт М6-6g?16 ГОСТ 7798-70
89	10		Гайка М6 ГОСТ 5915-70
89	10		Шайбы ГОСТ 6402-70
89	11		Шайба 6Т
89	41		Шайба 8Т
89	2		Шайба 12 ОТ
89	24		Шайба 20 ОТ
89	24		Шайбы ГОСТ 6958-78
89	12	310120	Шайба 6
89	12	31 0120-20	Шайба 6
89	1	310230	Шайба 12
89	1	31 0230-20	Шайба 12
89	1		Шайбы ГОСТ 11371-78
89	25	310310	Шайба 20?4
89	25	31 0310-20	Шайба 20?4
89	25		Шплинты ГОСТ 397-79
89	31		Шплинт 2?14
89	37		Шплинт 4?25

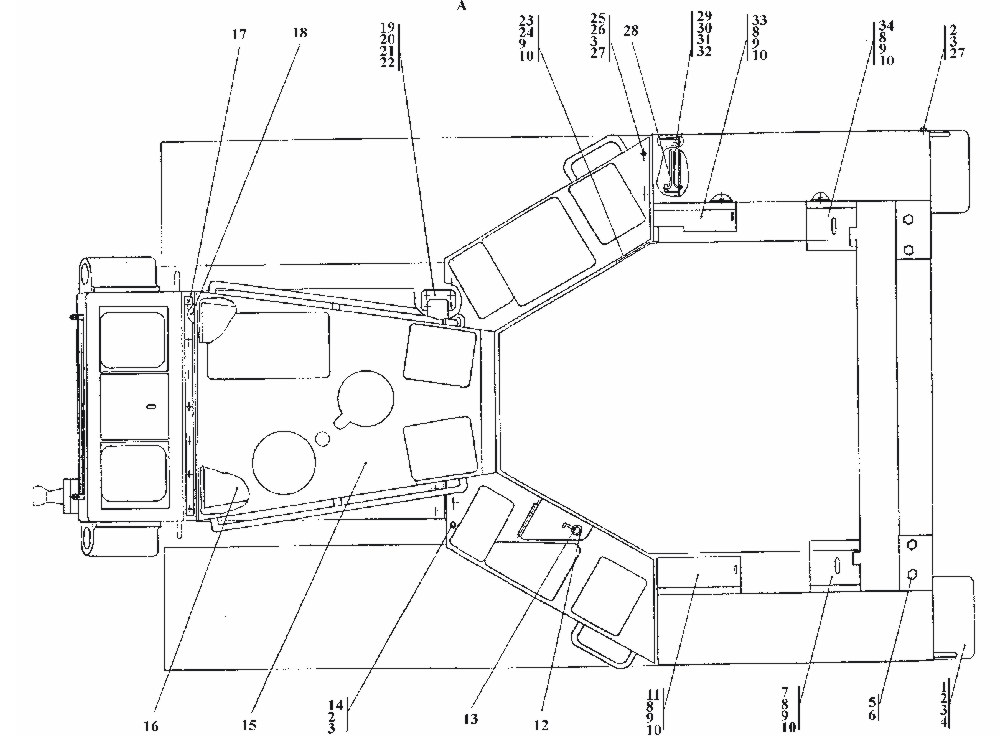

90	15	1102-55-12СП	Капот
90	15	1102-55-12-20СП	Капот
90	16	1102-56-1СП	Теплошумовая защита
90	19	1101-55-15СП	Кронштейн
90	19	1101-55-15-20СП	Кронштейн
90	1	1101-55-18СП	Ступенька
90	1	1101-55-18-20СП	Ступенька
90	33	1101-55-25СП	Кожух
90	33	1101-55-25-20СП	Кожух
90	11	1101-55-26СП	Кожух
90	11	1101-55-26-20СП	Кожух
90	34	1101-55-27СП	Кожух
90	34	1101-55-27-20СП	Кожух
90	7	1101-55-27-01СП	Кожух
90	7	1101-55-27-01-20СП	Кожух
90	13	2501-55-170СП	Ручка
90	18	1102-55-36	Прокладка
90	18	1102-55-36-20	Прокладка
90	17	1101-55-143	Планка
90	17	1101-55-143-20	Планка
90	23	1101-55-151	Лист
90	23	1101-55-151-20	Лист
90	28	2001-53-45	Ограничитель
90	29	2001-53-54	Кронштейн
90	12	46-43-105-01	Кольцо
90	12	46-43-105-01-20	Кольцо
90	14	315211	Шайба
90	14	31 5211-20	Шайба
90	14		Болты ГОСТ 7796-70
90	24		Болт М8-6g?20
90	8		Болт М8-6g?25
90	2		Болт М12?1,25-6g?25
90	25		Болт М12?1,25-6g?30
90	20	280544	Болт М16?1,5-6g?45
90	20	28 0544-20	Болт М16?1,5-6g?45
90	5	280840	Болт М24?2-6g?90
90	5	28 0840-20	Болт М24?2-6g?90
90	30		Болт М6-6g?16 ГОСТ 7798-70
90	30		Гайки ГОСТ 5915-70
90	31		Гайка М6
90	26		Гайка М12?1,25
90	26		Шайбы ГОСТ 6402-70
90	32		Шайба 6Т
90	9		Шайба 8Т
90	3		Шайба 12 ОТ
90	21		Шайба 16 ОТ
90	21		Шайбы ГОСТ 6958-78
90	10	310140	Шайба 8
90	10	31 0140-20	Шайба 8
90	27	310230	Шайба 12
90	27	31 0230-20	Шайба 12
90	27		Шайбы ГОСТ 11371-78
90	4	310210	Шайба 12?2
90	4	31 0210-20	Шайба 12?2
90	22	310270	Шайба 16
90	22	31 0270-20	Шайба 16
90	6	310350	Шайба 24
90	6	31 0350-20	Шайба 24
