Система охлаждения двигателя и трансмиссии
Главная » T-11.01Я » Система охлаждения двигателя и трансмиссии
| Рис. | Поз. | Обозначение | Наименование |
|---|

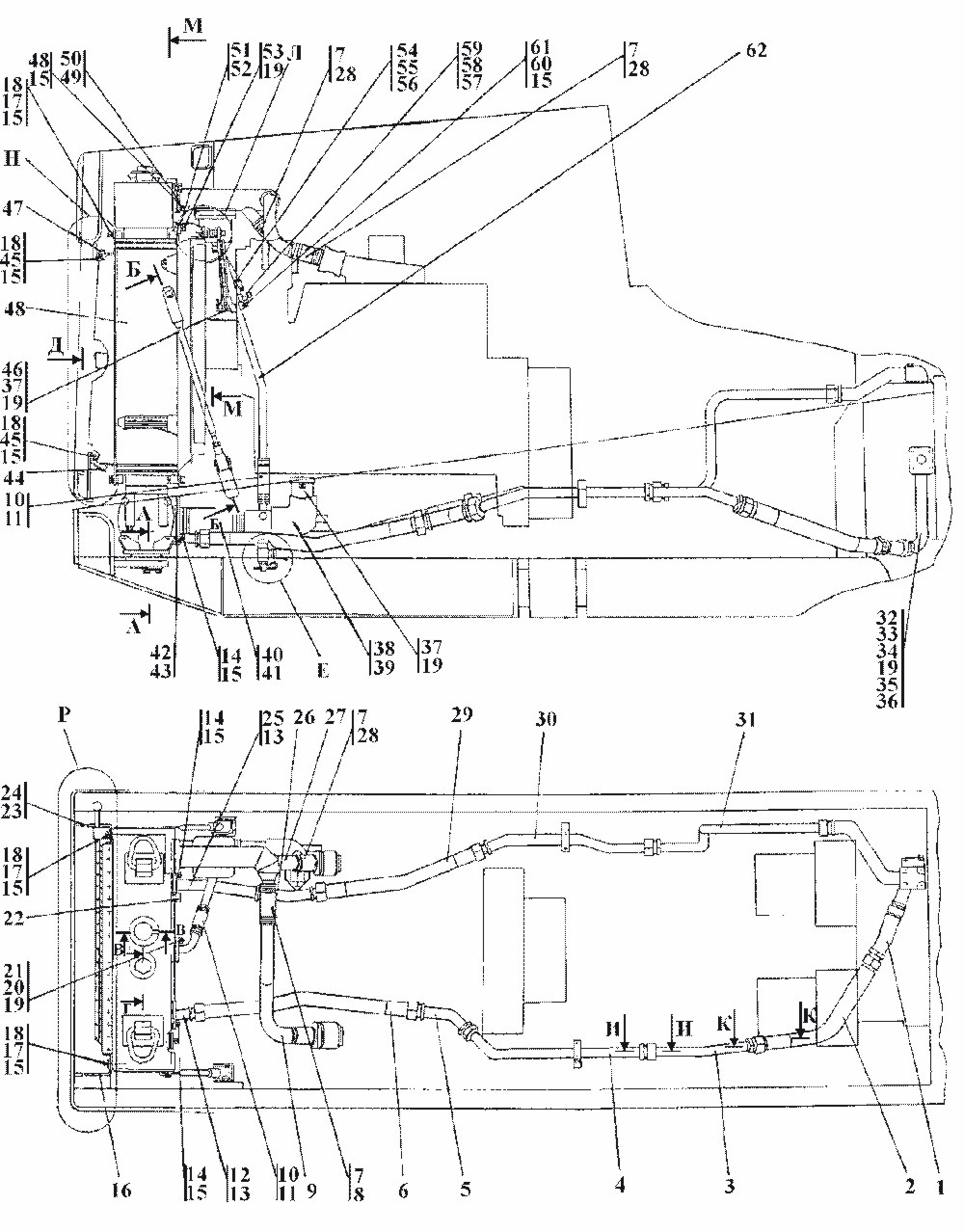

| 97 | | 1102-60-1СП | Система охлаждения двигателя и трансмиссии |
| 97 | | 1102-60-1-20СП | Система охлаждения двигателя и трансмиссии |
| 97 | 50 | 1102-60-103СП | Патрубок |
| 97 | 50 | 1102-60-103-20СП | Патрубок |
| 97 | 27 | 1102-60-104СП | Трубопровод |
| 97 | 27 | 1102-60-104-20СП | Трубопровод |
| 97 | 9 | 1102-60-105СП | Трубопровод |
| 97 | 9 | 1102-60-105-20СП | Трубопровод |
| 97 | 62 | 1102-60-107СП | Трубопровод |
| 97 | 62 | 1102-60-107-20СП | Трубопровод |
| 97 | 38 | 1102-60-109СП | Патрубок |
| 97 | 38 | 1102-60-109-20СП | Патрубок |
| 97 | 46 | 1102-60-110СП | Кронштейн |
| 97 | 46 | 1102-60-110-20СП | Кронштейн |
| 97 | 5 | 1102-60-112СП | Трубопровод |
| 97 | 5 | 1102-60-112-20СП | Трубопровод |
| 97 | 26 | 1102-60-116СП | Трубопровод |
| 97 | 26 | 1102-60-116-20СП | Трубопровод |
| 97 | 32 | 1101-60-106СП | Патрубок |
| 97 | 32 | 1101-60-106-20СП | Патрубок |
| 97 | 51 | 1106-60-124-01СП | Патрубок |
| 97 | 51 | 1106-60-124-01-20СП | Патрубок |
| 97 | 31 | 1106-60-127СП | Трубопровод |
| 97 | 31 | 1106-60-127-20СП | Трубопровод |
| 97 | 3 | 1106-60-130СП | Трубопровод |
| 97 | 3 | 1106-60-130-20СП | Трубопровод |
| 97 | 47 | 1106-60-136СП | Блок радиаторов |
| 97 | 47 | 1106-60-136-20СП | Блок радиаторов |
| 97 | 4 | 1102-60-111СП | Трубопровод |
| 97 | 4 | 1102-60-111-20СП | Трубопровод |
| 97 | 12 | 1102-60-113СП | Патрубок |
| 97 | 12 | 1102-60-113-20СП | Патрубок |
| 97 | 25 | 1102-60-114СП | Патрубок |
| 97 | 25 | 1102-60-114-20СП | Патрубок |
| 97 | 30 | 1102-60-115СП | Трубопровод |
| 97 | 30 | 1102-60-115-20СП | Трубопровод |
| 97 | 42 | 2002-60-102СП | Патрубок |
| 97 | 42 | 2002-60-102-20СП | Патрубок |
| 97 | 59 | 2501-43-254СП | Наконечник |
| 97 | 1 | 3501-60-150СП | Трубопровод |
| 97 | 1 | 3501-60-150-20СП | Трубопровод |
| 97 | 7 | 46-60-366СП | Хомут |
| 97 | 7 | 46-60-366-20СП | Хомут |
| 97 | 29 | 46-60-392-01СП | Рукав |
| 97 | 29 | 46-60-392-01-20СП | Рукав |
| 97 | 2 | 46-60-392-02СП | Рукав |
| 97 | 2 | 46-60-392-02-20СП | Рукав |
| 97 | 6 | 46-60-392-06СП | Рукав |
| 97 | 6 | 46-60-392-06-20СП | Рукав |
| 97 | 40 | 5001-26-130СП | Хомут |
| 97 | 40 | 5001-26-130-20СП | Хомут |
| 97 | 54 | 41 5190-01СП | Хомут (допускается замена на поз.55) |
| 97 | 10 | 415190-05СП | Хомут (допускается замена на поз.11) |
| 97 | 47 | 1106-60-60 | Щиток |
| 97 | 44 | 1106-60-60-01 | Щиток |
| 97 | 24 | 1106-60-61 | Щиток |
| 97 | 23 | 1106-60-62 | Щиток |
| 97 | 16 | 1106-60-63 | Щиток |
| 97 | 16 | 1106-60-63-20 | Щиток |
| 97 | 61 | 2502-43-79 | Прижим |
| 97 | 18 | 46-11-476 | Шайба |
| 97 | 18 | 46-11-476-20 | Шайба |
| 97 | 58 | 46-43-313 | Прокладка (допускается замена на поз.57) |
| 97 | 13 | 700-40-6097 | Прокладка |
| 97 | 13 | 700-40-6097-20 | Прокладка |
| 97 | 21 | 295262 | Шпилька |
| 97 | 21 | 29 5262-20 | Шпилька |
| 97 | 52 | 45 0133-01 | Прокладка |
| 97 | 52 | 45 0133-01-20 | прокладка |
| 97 | 39 | 450292 | Прокладка |
| 97 | 39 | 45 0292-20 | Прокладка |
| 97 | 49 | 450303 | Прокладка |
| 97 | 49 | 45 0303-20 | Прокладка |
| 97 | 56 | 46 0501-01 | Рукав |
| 97 | 56 | 46 0501-01-20 | Рукав |
| 97 | 11 | 46 0901-04 | Рукав |
| 97 | 11 | 46 0901-04-20 | Рукав |
| 97 | 28 | 461401 | Рукав |
| 97 | 28 | 46 1401-20 | Рукав |
| 97 | 8 | 46 1401-01 | Рукав |
| 97 | 8 | 46 1401-01-20 | Рукав |
| 97 | 41 | 46 1701-05 | Рукав |
| 97 | 41 | 46 1701-05-20 | Рукав |
| 97 | 41 | | Пробки ТУ 23.1.506-91 |
| 97 | 22 | 700-37-2171 | Пробка 3КГ3/8? |
| 97 | 22 | 700-37-2171-20 | Пробка 3КГ3/8? |
| 97 | 22 | | Болты ГОСТ 7795-70 |
| 97 | 33 | | Болт М10-6g?70 |
| 97 | 60 | 280360 | Болт М12?1,25-6g?45 |
| 97 | 60 | 28 0360-20 | Болт М12?1,25-6g?45 |
| 97 | 60 | | Болты ГОСТ 7796-70 |
| 97 | 37 | 280250 | Болт М10-6g?40 |
| 97 | 37 | 28 0250-20 | Болт М10-6g?40 |
| 97 | 34 | | Болт М10-6g?30 |
| 97 | 45 | 280320 | Болт М12?1,25-6g?20 |
| 97 | 45 | 28 0320-20 | Болт М12?1,25-6g?20 |
| 97 | 17 | 280342 | Болт М12?1,25-6g?30 |
| 97 | 17 | 28 0342-20 | Болт М12?1,25-6g?30 |
| 97 | 14 | | Болт М12-6g?35 |
| 97 | 48 | 280348 | Болт М12?1,25-6g?35 |
| 97 | 48 | 28 0348-20 | Болт М12?1,25-6g?35 |
| 97 | 48 | | Болты ГОСТ 7798-70 |
| 97 | 53 | 280242 | Болт М10?1,25-6g?35 |
| 97 | 53 | 28 0242-20 | Болт М10?1,25-6g?35 |
| 97 | 53 | | Гайки ГОСТ 5915-70 |
| 97 | 20 | 305186 | Гайка М10?1,25 |
| 97 | 20 | 30 5186-20 | Гайка М10?1,25 |
| 97 | 20 | | Шайбы ГОСТ 6402-70 |
| 97 | 19 | | Шайба 10 ОТ |
| 97 | 15 | | Шайба 12 ОТ |
| 97 | 35 | | Кольцо 042-050-46-2-51-1668 ТУ 2531-260-00149245-00 |
| 97 | 43 | | Кольцо 080-090-58-2-3 ГОСТ 18829-73 |
| 97 | 57 | | Кольцо 12?16 МН4152-62 (допускается замена на поз.58) |
| 97 | 57 | | Хомуты стяжные червячные ПО4.435.002ТУ |
| 97 | 11 | | Хомут стяжной червячный 1040-У-02 (допускается замена на поз |
| 97 | 55 | | Хомут стяжной червячный 1028-У-02 (допускается замена на поз |
| 97 | 55 | | Датчики аварийного давления масла |
| 97 | 55 | | ТУ 37.003.138-76 |
| 97 | 36 | | Датчик аварийного давления масла ММ111В |
| 97 | 36 | | Датчик аварийного давления масла ММ-111В-Т |

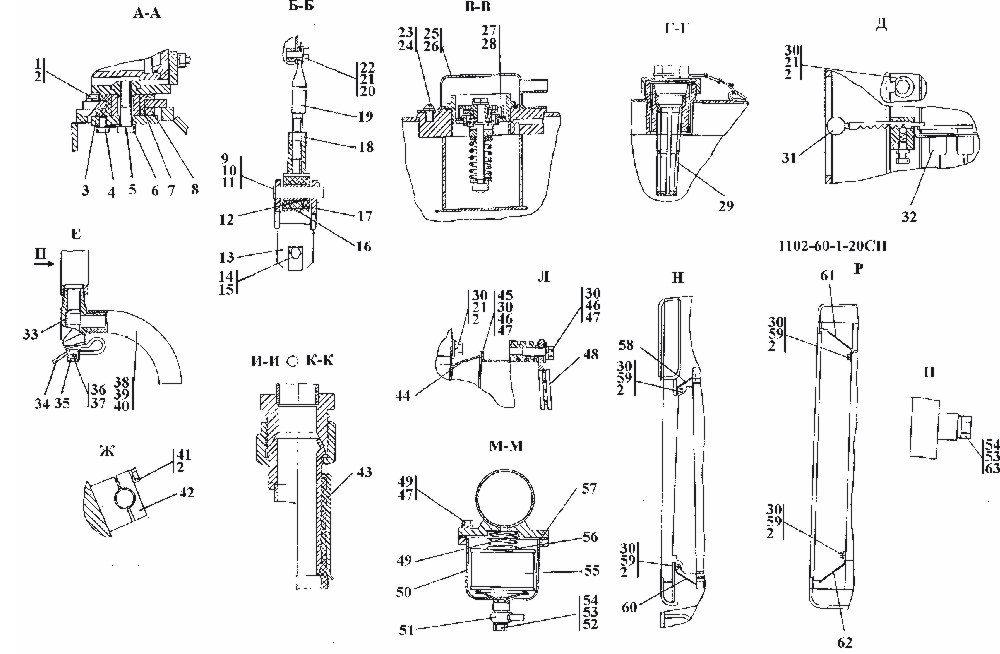

| 98 | 48 | 1102-60-100СП | Ограждение |
| 98 | 48 | 1102-60-100-20СП | Ограждение |
| 98 | 45 | 1102-60-101СП | Кожух |
| 98 | 45 | 1102-60-101-20СП | Кожух |
| 98 | 44 | 1102-60-102СП | Кожух |
| 98 | 44 | 1102-60-102-20СП | Кожух |
| 98 | 51 | 1102-60-106СП | Трубопровод |
| 98 | 51 | 1102-60-106-20СП | Трубопровод |
| 98 | 32 | 1101-60-104СП | Жалюзи |
| 98 | 19 | 1106-60-121-01СП | Стяжка |
| 98 | 19 | 1106-60-121-01-20СП | Стяжка |
| 98 | 16 | 2001-60-103СП | Втулка |
| 98 | 16 | 2001-60-103-20СП | Втулка |
| 98 | 13 | 2002-60-119СП | Вилка |
| 98 | 13 | 2002-60-119-20СП | Вилка |
| 98 | 7 | 2501-25-37СП | Амортизатор |
| 98 | 50 | 3502-60-144СП | Стакан |
| 98 | 50 | 3502-60-144-20СП | Стакан |
| 98 | 29 | 46-43-194СП | Фильтр |
| 98 | 43 | 46-60-392-06СП | Рукав |
| 98 | 43 | 46-60-392-06-20СП | Рукав |
| 98 | 27 | 404-60-137СП | Клапан паровоздушный |
| 98 | 27 | 404-60-137-20СП | Клапан паровоздушный |
| 98 | 33 | 404-60-165СП | Корпус |
| 98 | 25 | 404-60-166СП | Грибок (допускается замена на поз.26) |
| 98 | 25 | 404-60-166-20СП | Грибок |
| 98 | 26 | 404-60-256СП | Грибок (допускается замена на поз.25) |
| 98 | 26 | 404-60-256-20СП | Грибок |
| 98 | 38 | 41 5190-05СП | Хомут (допускается замена на поз.39) |
| 98 | 58 | 1106-60-60-02 | Щиток |
| 98 | 62 | 1106-60-63 | Щиток |
| 98 | 62 | 1106-60-63-20 | Щиток |
| 98 | 61 | 1106-60-63-01 | Щиток |
| 98 | 56 | 3502-60-72 | Проставка |
| 98 | 14 | 2001-60-37 | Пластина |
| 98 | 14 | 2001-60-37-20 | Пластина |
| 98 | 6 | 2001-60-95 | Пластина |
| 98 | 6 | 2001-60-95-20 | Пластина |
| 98 | 8 | 2001-60-96 | Амортизатор |
| 98 | 3 | 2001-60-97 | Шайба |
| 98 | 3 | 2001-60-97-20 | Шайба |
| 98 | 12 | 2501-25-108 | Втулка |
| 98 | 12 | 2501-25-108-20 | Втулка |
| 98 | 34 | 2501-60-176 | Стопор |
| 98 | 34 | 2501-60-176-20 | Стопор |
| 98 | 30 | 46-11-476 | Шайба |
| 98 | 30 | 46-11-476-20 | Шайба |
| 98 | 31 | 46-23-133 | Рукоятка |
| 98 | 54 | 46-43-313 | Прокладка (допускается замена на поз.53) |
| 98 | 42 | 404-43-87 | Фланец |
| 98 | 42 | 404-43-87-20 | Фланец |
| 98 | 35 | 404-60-165 | Клапан |
| 98 | 22 | 700-31-2242 | Шайба стопорная |
| 98 | 22 | 700-31-2242-20 | Шайба стопорная |
| 98 | 63 | 700-37-2077 | Пробка |
| 98 | 49 | 700-38-2643 | Пружина |
| 98 | 52 | 700-41-2622 | Болт зажимной |
| 98 | 52 | 700-41-2622-20 | Болт зажимной |
| 98 | 4 | 285315 | Болт |
| 98 | 4 | 28 5315-20 | Болт |
| 98 | 20 | 315211 | Шайба |
| 98 | 20 | 31 5211-20 | Шайба |
| 98 | 17 | 400093 | Втулка |
| 98 | 28 | 450134 | Кольцо |
| 98 | 28 | 45 0134-20 | Кольцо |
| 98 | 57 | 450313 | Прокладка |
| 98 | 57 | 45 0313-20 | Прокладка |
| 98 | 40 | 46 0901-14 | Рукав |
| 98 | 40 | 46 0901-14-20 | Рукав |
| 98 | 40 | | Болты ГОСТ 7796-70 |
| 98 | 46 | | Болт М10-6g?30 |
| 98 | 59 | 280320 | Болт М12?1,25-6g?20 |
| 98 | 59 | 28 0320-20 | Болт М12?1,25-6g?20 |
| 98 | 21 | 280342 | Болт М12?1,25-6g?30 |
| 98 | 21 | 28 0342-20 | Болт М12?1,25-6g?30 |
| 98 | 1 | 280348 | Болт М12?1,25-6g?35 |
| 98 | 1 | 28 0348-20 | Болт М12?1,25-6g?35 |
| 98 | 41 | | Болт М12?1,25-6g?40 |
| 98 | 15 | 280544 | Болт М16?1,5-6g?45 |
| 98 | 15 | 28 0544-20 | Болт М16?1,5-6g?45 |
| 98 | 5 | 280561 | Болт 3М16?1,5-6g?70 |
| 98 | 5 | 28 0561-20 | Болт 3М16?1,5-6g?70 |
| 98 | 5 | | Болты ГОСТ 7798-70 |
| 98 | 49 | 280220 | Болт М10?1,25-6g?30 |
| 98 | 49 | 28 0220-20 | Болт М10?1,25-6g?30 |
| 98 | 49 | | Винты ГОСТ 17473-80 |
| 98 | 23 | 350420 | Винт В.М6-6g?8 |
| 98 | 23 | 35 0420-20 | Винт В.М6-6g?8 |
| 98 | 18 | | Гайка М16?1,5 ГОСТ 5915-70 |
| 98 | 9 | 470570 | Ось 6-16¦9?75 ГОСТ 9650-80 |
| 98 | 9 | | Шайбы ГОСТ 6402-70 |
| 98 | 24 | | Шайба 6Т |
| 98 | 47 | | Шайба 10.ОТ |
| 98 | 2 | | Шайба 12.ОТ |
| 98 | 2 | | Шайбы ГОСТ 11371-78 |
| 98 | 10 | 310270 | Шайба 16 |
| 98 | 10 | 31 0270-20 | Шайба 16 |
| 98 | 11 | | Шплинт 4?40 ГОСТ 397-79 |
| 98 | 36 | | Пломба 10/6,5 |
| 98 | 36 | | ТУ 32-ЦТВР-04-89 |
| 98 | 53 | | Кольцо 12?16 МН4152-62 (допускается замена на поз.54) |
| 98 | 39 | | Хомут стяжной червячный 1040-У-02 ПО4.435.002ТУ (допускается |
| 98 | 55 | 2501-60-193ГЧ | Элемент фильтрующий очистки охлаждающих жидкостей |
| 98 | 37 | | Проволока 0,8-0-С ГОСТ 3282-74 |
|
|
