Электрооборудование пола кабины
Главная
»
T-11.01Я
»
Электрооборудование пола кабины
Рис.
Поз.
Обозначение
Наименование

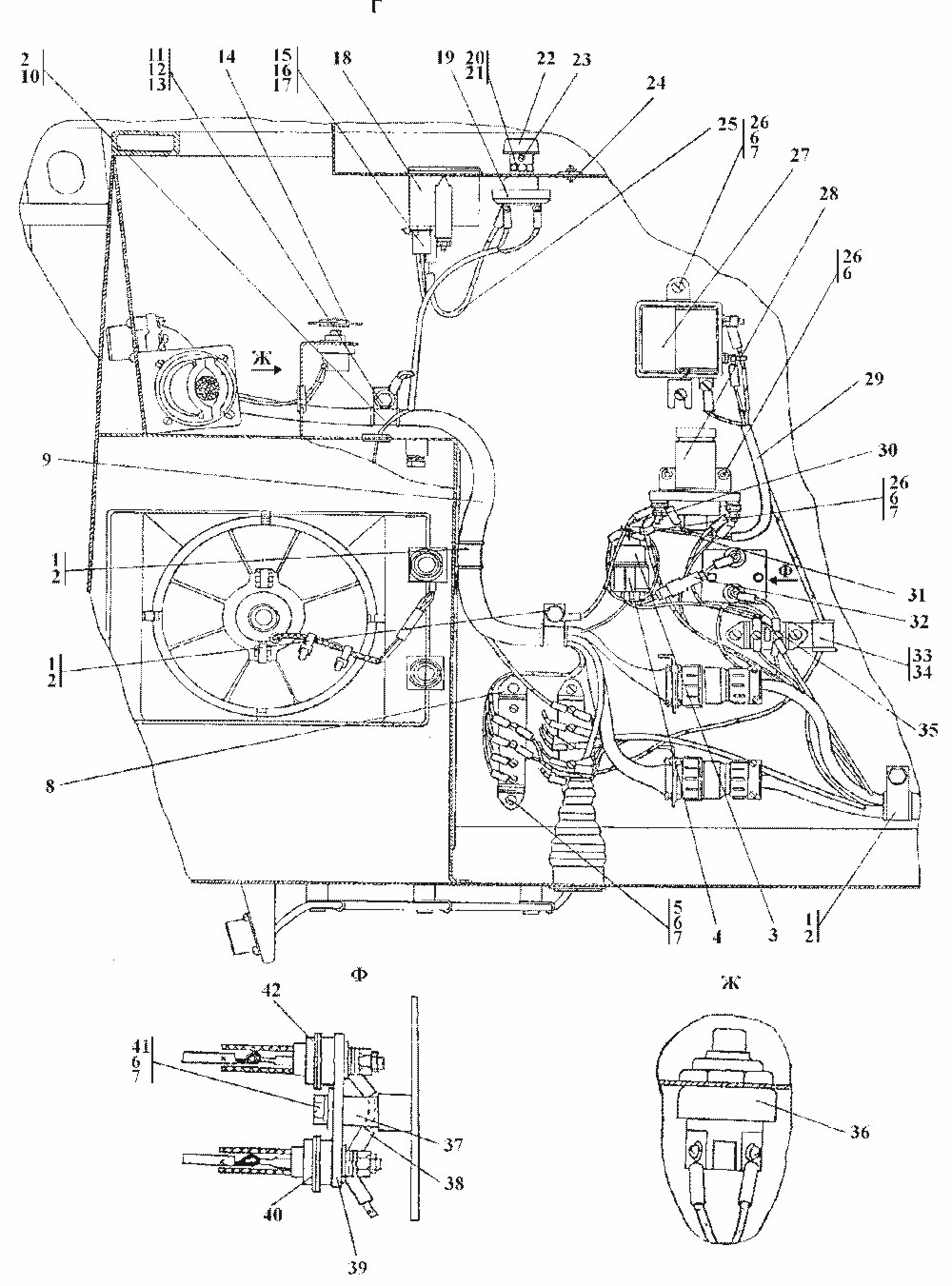

16
31
2501-10-129-17СП
Провод
16
31
2501-10-129-17-20СП
Провод
16
25
2501-10-129-19СП
Провод
16
25
2501-10-129-19-20СП
Провод
16
9
2502-10-130-01СП
Жгут
16
9
2502-10-130-01-20СП
Жгут
16
30
2502-10-151-12СП
Провод
16
30
2502-10-151-12-20СП
Провод
16
38
2502-10-151-30СП
Провод
16
38
2502-10-151-30-20СП
Провод
16
35
2502-10-151-33СП
Провод
16
35
2502-10-151-33-20СП
Провод
16
40
2502-10-157СП
Диод
16
40
2502-10-157-20СП
Диод
16
42
2502-10-158СП
Диод
16
42
2502-10-158-20СП
Диод
16
29
2502-10-163СП
Жгут
16
29
2502-10-163-20СП
Жгут
16
22
46-10-576СП
Ручка
16
39
06.10.2502
Панель
16
39
2502-10-6-20
Панель
16
24
08.10.2502
Панель
16
24
2502-10-8-20
Панель
16
37
46-57-62-01
Втулка
16
20
305185
Гайка
16
20
30 5185-20
Гайка
16
23
355300
Винт
16
23
35 5300-20
Винт
16
14
400411
Колпачок
16
33
415045
Хомутик
16
1
415178
Хомутик
16
2
700-40-6684-03
Прокладка
16
34
700-40-6684-08
Прокладка
16
10
700-41-3307
Хомутик
16
10
Болты ГОСТ 7796-70
16
11
Болт М8-6g?16
16
41
Болт М8-6g?20
16
41
Винты ГОСТ 17473-80
16
26
Винт В.М6-6g?12
16
5
Винт В.М6-6g?22
16
5
Шайбы ГОСТ 6402-70
16
6
Шайба 6Т
16
12
Шайба 8Т
16
12
Шайбы ГОСТ 11371-78
16
7
310110
Шайба 6
16
7
31 0110-20
Шайба 6
16
13
310150
Шайба 8
16
13
31 0150-20
Шайба 8
16
13
Шайбы ГОСТ 11371-78
16
21
310170
Шайба 10
16
21
31 0170-20
Шайба 10
16
4
Колодка гнездовая 607605
16
4
ОСТ 37.003.032-88
16
32
Колодка штыревая 502601
16
32
ОСТ 37.003.032-88
16
36
Выключатель кнопочный 11.3704.000
16
36
ТУ 37.003.710-80
16
19
Выключатель света щитка приборов с реостатом ВК416-01 ТУ 37.
16
19
Контакторы
16
19
ТУ 37.003.573-74
16
28
Контактор КТ127-УХЛ
16
28
Контактор КТ127-Э
16
28
Контактор КТ127-Т
16
27
Преобразователь напряжения ПН24/12.1 РИВП.453741.001ТУ
16
8
Панель соединительная 17.3723.000
16
8
ТУ 37.003.1358-93
16
15
Пломба 10/6,5
16
15
ТУ 32-ЦТВР-04-89
16
3
Реле 901.3747
16
3
ТУ 37.003.1418-94
16
18
Счетчик времени ЧИ0005
16
18
ТУ 25-1865.100-91
16
16
Колодка
16
17
Проволока 0,6-0-С ГОСТ 3282-74

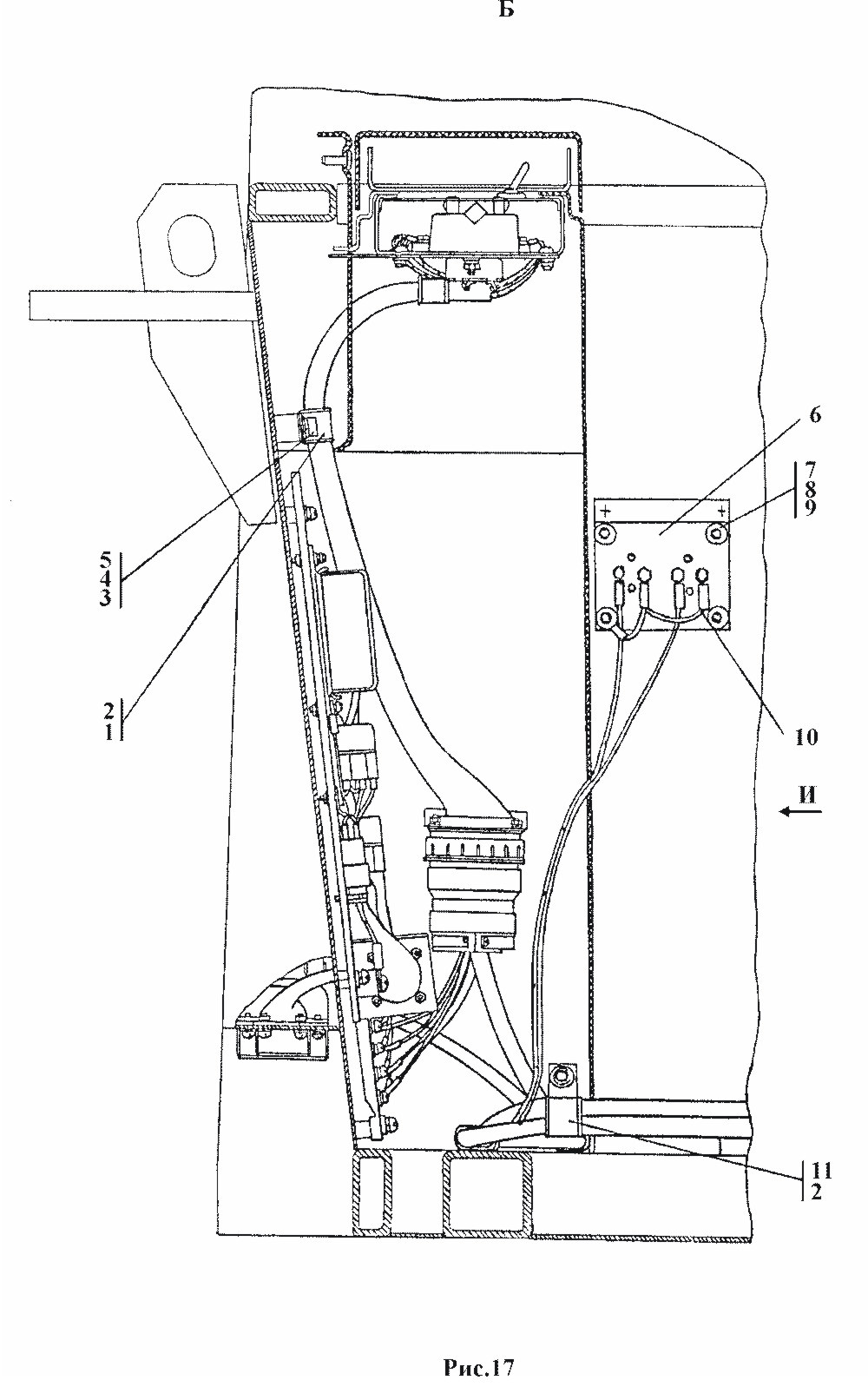

17
10
3501-10-144СП
Провод
17
10
3501-10-144-20СП
Провод
17
6
312001-10-10
Панель
17
6
312001-10-10-20
Панель
17
11
415178
Хомутик
17
2
700-40-6684-03
Прокладка
17
1
700-41-2548
Хомутик
17
5
Болт М8-6g?16 ГОСТ 7796-70
17
7
Винт В.М6-6g?12 ГОСТ 17473-80
17
7
Шайбы ГОСТ 6402-70
17
8
Шайба 6Т
17
4
Шайба 8Т
17
4
Шайбы ГОСТ 11371-78
17
9
310110
Шайба 6
17
9
31 0110-20
Шайба 6
17
3
310150
Шайба 8
17
3
31 0150-20
Шайба 8

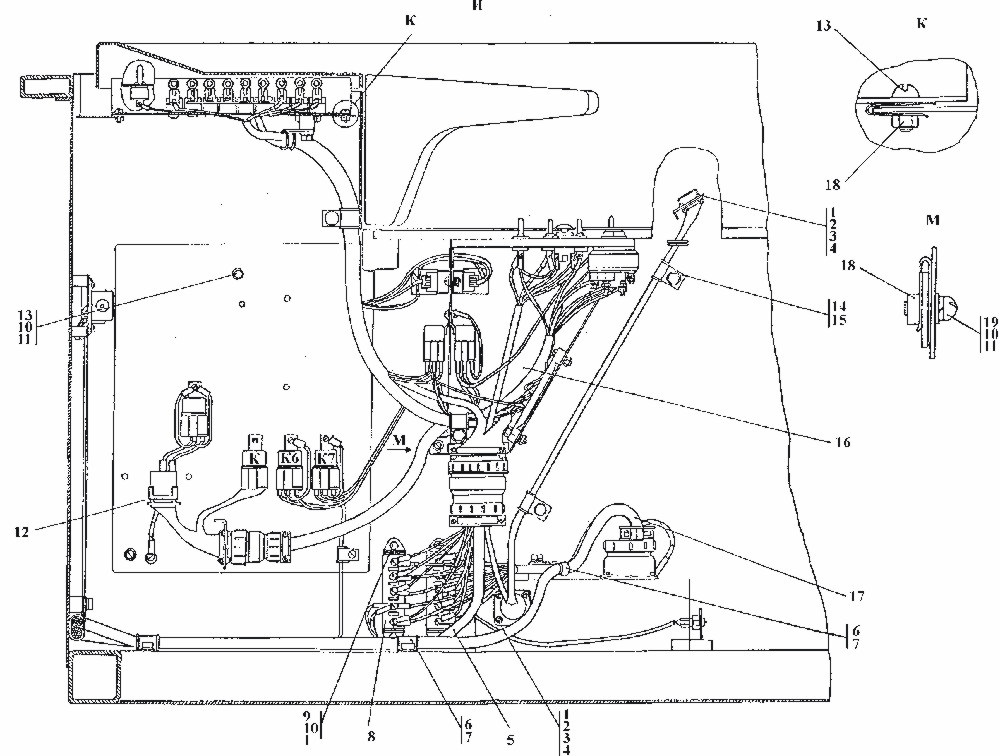

18
12
2502-10-133СП
Плата
18
12
2502-10-133-20СП
Плата
18
17
2502-10-141-02СП
Жгут
18
17
2502-10-141-02-20СП
Жгут
18
5
2502-10-145-02СП
Жгут
18
5
2502-10-145-02-20СП
Жгут
18
16
2502-10-156-01СП
Блок выключателей
18
16
2502-10-156-01-10СП
Блок выключателей
18
16
2502-10-156-01-20СП
Блок выключателей
18
18
2501-89-123СП
Клипса
18
14
415119
Хомутик
18
6
415178
Хомутик
18
7
700-40-6684-03
Прокладка
18
15
700-40-6684-06
Прокладка
18
9
Болт М6-6g?25 ГОСТ 7798-70
18
9
Винты ГОСТ 17473-80
18
1
Винт В.М3-6g?10
18
13
Винт В.М6-6g?12
18
19
Винт В.М6-6g?16
18
2
Гайка М3 ГОСТ 5927-70
18
2
Шайбы ГСТ 6402-70
18
3
Шайба 3
18
10
Шайба 6Т
18
10
Шайбы ГОСТ 11371-78
18
4
310020
Шайба 3
18
4
31 0020-20
Шайба 3
18
11
310110
Шайба 6
18
11
31 0110-20
Шайба 6
18
8
Панель соединительная 17.3723.000
18
8
ТУ 37.003.1358-93
