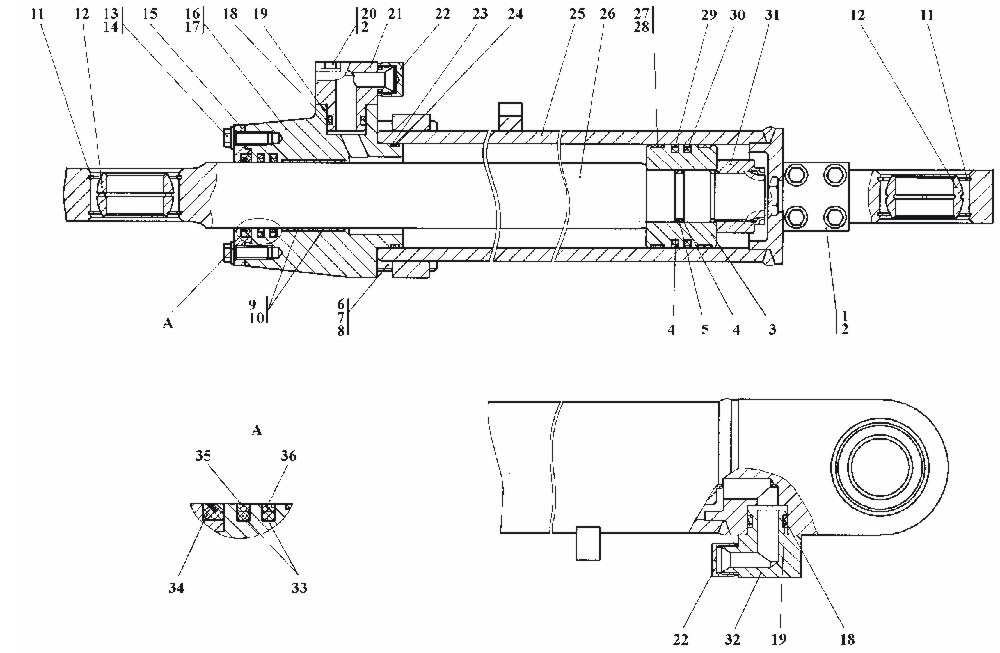

Гидроцилиндр

Рис.	Поз.	Обозначение	Наименование
115		011101-97-543СП*	Гидроцилиндр ?100
115		011101-97-543-20СП	Гидроцилиндр ?100
115		011101-97-543-01СП**	Гидроцилинд ?100
115		011101-97-543-01-20СП	Гидроцилиндр ?100
115	25	011101-97-545СП*	Корпус
115	25	011101-97-545-01СП**	Корпус
115	34	2501-93-506-04СП	Грязесъемник 3-d ГОСТ 24811-81
115	26	011101-97-563	Шток
115	26	011101-97-563-20	Шток
115	21	011101-97-565	Угольник
115	32	011101-97-574	Угольник
115	3	1101-26-603	Поршень
115	23	1101-26-610	Кольцо защитное
115	29	1101-26-613	Кольцо уплотнительное
115	27	1101-26-614	Втулка опорная (допускается замена на поз.28)
115	31	1101-26-615	Гайка специальная
115	16	1101-26-620	Крышка допускается замена на поз.17 совместно с поз.6)
115	17	1101-26-632	Крышка (допускается замена на поз.16 совместно с поз.7)
115	15	1501-26-616	Скребок
115	36	1501-26-630-01	Кольцо уплотнительное
115	35	312001-26-109-01	Кольцо уплотнительное
115	9	312001-26-111	Кольцо штоковое (допускается замена на поз.10)
115	19	2501-98-550	Кольцо защитное
115	22	46-21-884	Колпачок
115	4	440005	Шайба защитная
115	4		Болты ГОСТ 7796-70
115	1	280285	Болт М10-6g?65
115	1	28 0285-20	Болт М10-6g?65
115	1		Болты ГОСТ 7796-70
115	13	280348	Болт М12?1,25-6g?35
115	13	28 0348-20	Болт М12?1,25-6g?35
115	7	280571	Болт 3М16?1,5-6g?90 (допускается замена на поз.6 совместно с
115	7	28 0571-20	Болт 3М16?1,5-6g?90
115	7		Болты  ГОСТ 7798-70
115	20	28 0260-01	Болт М10-6g?50
115	20	28 0260-01-20	Болт М10-6g?50
115	6	280577	Болт М16?1,5-6g?120 (допускается замена на поз.7 совместно п
115	6	28 0577-20	Болт М16?1,5-6g?120
115	6		Шайбы ГОСТ 6402-70
115	2		Шайба 10 ОТ
115	14		Шайба 12 ОТ
115	8		Шайба 16 ОТ
115	11	580680	Кольцо С85 ГОСТ 13941-86
115	11		Кольца
115	11		ТУ 2531-260-00149245-00
115	18		Кольцо 032-038-36-2-51-1668
115	5		Кольцо 042-050-46-2-51-1668
115	33		Кольцо 070-080-58-2-51-1668
115	33		Кольца ГОСТ 18829-73
115	30		Кольцо 080-090-58-2-3
115	24		Кольцо 094-100-36-2-3
115	12		Подшипник ШС55 ГОСТ 3635-78
115	10		Кольцо опорно- направляющее штоковое (допускается замена на
115	10		ТУ 18.0106-95
115	28		Кольцо опорно-направ- ляющее поршневое Е21-100-12-3,0
115	28		ТУ 18.0105-95 (допускается замена на поз.27)
