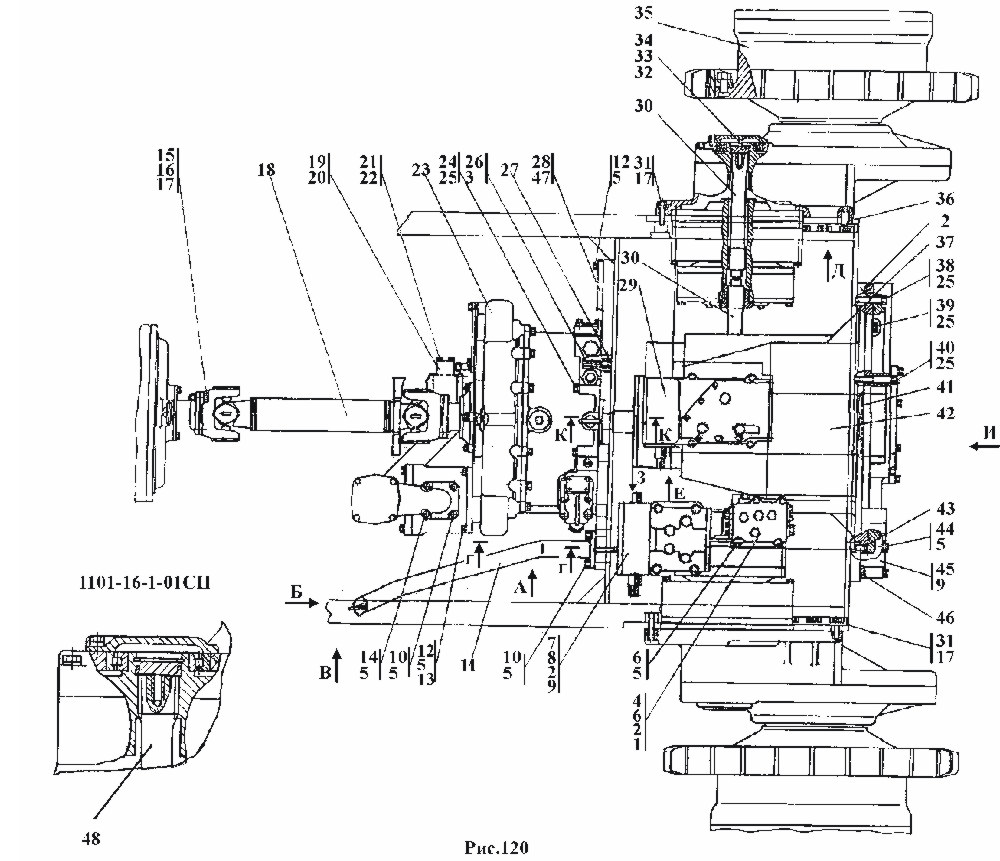

Установка трансмиссии

Рис.	Поз.	Обозначение	Наименование
120		1101-16-1-01СП	Установка трансмиссии
120		1101-16-1-01-20СП	Установка трансмиссии
120	19	1101-16-102СП	Фланец
120	11	1101-16-109СП	Горловина
120	11	1101-16-109-20СП	Горловина
120	48	1101-16-113-01СП	Торсион
120	42	1101-12-16СП	Блок трансмиссии
120	42	1101-12-16-20СП	Блок трансмиссии
120	23	1101-14-1СП	Гидротрансформатор с редуктором привода насосов
120	23	1101-14-1-20СП	Гидротрансформатор с редуктором привода насосов
120	45	1101-15-10СП	Фильтр
120	45	1101-15-10-20СП	Фильтр
120	29	1501-15-20СП	Блок управления
120	29	1501-15-20-20СП	Блок управления
120	35	1112-19-1СП	Передача бортовая, фрикцион и тормоз
120	35	1112-19-1-20СП	Передача бортовая, фрикцион и тормоз
120	7	1501-15-41СП	Блок управления
120	7	1501-15-41-20СП	Блок управления
120	4	1101-15-15СП	Делитель потока
120	4	1101-15-15-20СП	Делитель потока
120	26	404-26-213-24СП	Рукав
120	26	404-26-213-24-20СП	Рукав
120	28	1101-16-31	Крышка
120	34	1101-19-38	Крышка
120	27	5001-26-78	Штуцер ввертной
120	27	5001-26-78-20	Штуцер ввертной
120	40	285517	Болт
120	40	28 5517-20	Болт
120	43	325382	Штифт
120	36	325520	Штифт
120	37	40 0468-42	Кольцо
120	37		Болты ГОСТ 7795-70
120	21	280150	Болт М8-6g?55
120	21	28 0150-20	Болт М8-6g?55
120	6	280388	Болт М12-6g?90
120	6	28 0388-20	Болт М12-6g?90
120	6		Болты ГОСТ 7796-70
120	10		Болт М12-6g?30
120	12		Болт М12-6g?35
120	14	280379	Болт 3М12-6g?65
120	14	28 0379-20	Болт 3М12-6g?65
120	44	280383	Болт 3М12-6g?85
120	44	28 0383-20	Болт 3М12-6g?85
120	39	28 0507-01	Болт М14?1,5-6g?45
120	39	28 0507-01-20	Болт М14?1,5-6g?45
120	38	28 0507-02	Болт М14?1,5-6g?65
120	38	28 0507-02-20	Болт М14?1,5-6g?65
120	24	28 0507-03	Болт М14?1,5-6g?80
120	24	28 0507-03-20	Болт М14?1,5-6g?80
120	15	280544	Болт М16?1,5-6g?45
120	15	28 0544-20	Болт М16?1,5-6g?45
120	31	280551	Болт М16-6g?50
120	31	28 0551-20	Болт М16-6g?50
120	31		Гайки ГОСТ 5915-70
120	16	305250	Гайка М16?1,5
120	16	30 5250-20	Гайка М16?1,5
120	16		Шайбы ГОСТ 6402-70
120	22		Шайба 8Т
120	5		Шайба 12 ОТ
120	5		Шайбы ГОСТ 6402-70
120	25		Шайба 14 ОТ
120	17		Шайба 16 ОТ
120	17		Шайбы ГОСТ 11371-78
120	13	310210	Шайба 12?2
120	13	31 0210-20	Шайба 12?2
120	13		Кольца
120	13		ТУ 2531-260-00149245-00
120	3		Кольцо 012-016-25-2-51-1668
120	20		Кольцо 020-025-30-2-51-1668
120	8		Кольцо 022-026-25-2-51-1668
120	41		Кольцо 026-032-36-2-51-1668
120	2		Кольцо 032-038-36-2-51-1668
120	1		Кольцо 040-048-46-2-51-1668
120	9		Кольцо 042-050-46-2-51-1668
120	33		Кольцо 045-050-30-2-51-1668
120	46		Кольцо 115-125-58-2-51-1668
120	47		Кольцо 104-110-36-2-3 ГОСТ 18829-73
120	32	580515	Кольцо С52 ГОСТ 13943-86
120	18	1101-49-1	Вал карданный
120	18	1101-49-1-20	Вал карданный

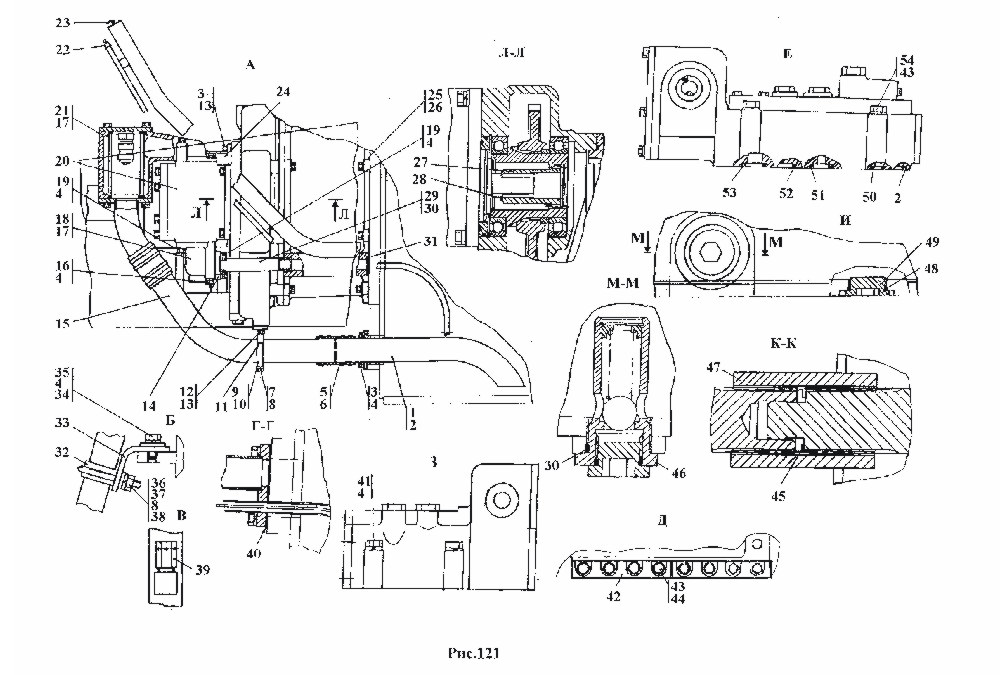

121	1	1101-16-100СП	Трубопровод
121	1	1101-16-100-20СП	Трубопровод
121	11	1101-16-101СП	Опора
121	11	1101-16-101-20СП	Опора
121	21	1101-16-103СП	Заборник
121	21	1101-16-103-20СП	Заборник
121	29	1101-16-104СП	Труба
121	29	1101-16-104-20СП	Труба
121	22	1101-16-106СП	Линейка
121	24	1101-16-107СП	Кожух
121	24	1101-16-107-20СП	Кожух
121	46	1101-16-112СП	Клапан
121	46	1101-16-112-20СП	Клапан
121	39	46-14-141СП	Сапун
121	39	46-14-141-20СП	Сапун
121	23	2501-15-124СП	Пробка
121	23	2501-15-124-20СП	Пробка
121	18	1101-16-2	Фланец
121	18	1101-16-2-20	Фланец
121	9	1101-16-3	Бугель
121	9	1101-16-3-20	Бугель
121	42	1101-16-4	Планка
121	42	1101-16-4-20	Планка
121	15	1101-16-5	Труба
121	15	1101-16-5-20	Труба
121	47	1101-16-6	Муфта
121	33	2001-16-15	Кронштейн
121	33	2001-16-15-20	Кронштейн
121	27	2501-15-103	Муфта
121	36	2501-15-107	Хомут
121	36	2501-15-107-20	Хомут
121	14	2501-26-83	Фланец
121	14	2501-26-83-20	Фланец
121	10	400040	Уплотнение
121	32	400324	Пластина
121	40	450310	Прокладка
121	40	45 0310-20	Прокладка
121	5	461601	Рукав
121	5	46 1601-20	Рукав
121	49	700-37-2140	Пробка
121	49	700-37-2140-20	Пробка
121	49		Болты ГОСТ 7795-70
121	7	280150	Болт М8-6g?55
121	7	28 0150-20	Болт М8-6g?55
121	7		Болты ГОСТ 7796-70
121	12		Болт М10-6g?20
121	35		Болт М12?1,25-6g?25
121	3		Болт М12-6g?25
121	19		Болт М12-6g?30
121	41	280379	Болт 3М12-6g?65
121	41	28 0379-20	Болт 3М12-6g?65
121	54	280383	Болт 3М12-6g?85
121	54	28 0383-20	Болт 3М12-6g?85
121	16	281391	Болт 3М12-6g?110
121	16	28 1391-20	Болт 3М12-6g?110
121	25	280500	Болт 3М14?1,5-6g?35
121	25	28 0500-20	Болт 3М14?1,5-6g?35
121	43	280551	Болт М16-6g?50
121	43	28 0551-20	Болт М16-6g?50
121	37		Гайка М8 ГОСТ 5915-70
121	37		Шайбы ГОСТ 6402-70
121	8		Шайба 8Т
121	13		Шайба 10 ОТ
121	4		Шайба 12 ОТ
121	26		Шайба 14 ОТ
121	44		Шайба 16 ОТ
121	44		Шайбы ГОСТ 6958-78
121	38	310140	Шайба 8
121	38	31 0140-20	Шайба 8
121	34	310230	Шайба 12
121	34	31 0230-20	Шайба 12
121	34		Кольца
121	34		ТУ 2531-260-00149245-00
121	50		Кольцо 014-018-25-2-51-1668
121	51		Кольцо 025-030-30-2-51-1668
121	51		Кольца
121	51		ТУ 2531-260-00149245-00
121	30		Кольцо 032-038-36-2-51-1668
121	31		Кольцо 039-045-36-2-51-1668
121	31		Кольца
121	31		ТУ 2531-260-00149245-00
121	48		Кольцо 045-050-30-2-51-1668
121	52		Кольцо 049-055-36-2-51-1668
121	17		Кольцо 060-070-58-2-51-1668
121	2		Кольцо 075-081-36-2-ИРП1314-1
121	46		Кольцо 115-125-58-2-51-1668
121	53		Кольцо 034-038-25-2-3 ГОСТ 18829-73
121	28	580307	Кольцо С34 ГОСТ 13940-86
121	45	580380	Кольцо С38 ГОСТ 13941-86
121	45		Насосы ГСТУ 3-25-18-97
121	20		Насос НШ100А-3
121	20		Насос НШ100А-3Т
121	6		Хомут стяжной червячный 1085-У-02 ПО4.435.002ТУ
