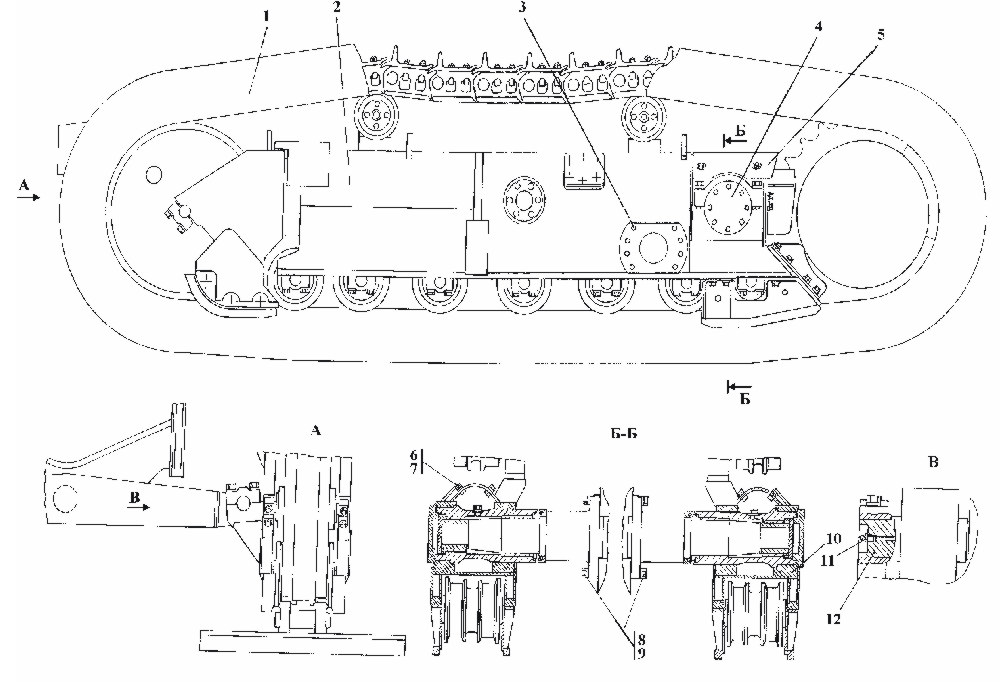

Система ходовая

Главная » T-11.01Я » Система ходовая

Рис.Поз.ОбозначениеНаименование
1241112-21-1СПСистема ходовая
1241112-21-1-20СПСистема ходовая
124101112-21-2СПТележка
124101112-21-2-20СПТележка
12421112-21-3СПТележка
12421112-21-3-20СПТележка
12441112-21-18СПШарнир
12441112-21-18-20СПШарнир
1241ТЖ203-22-000-01СПГусеница
124121101-21-60Ось
12451112-21-12Кожух
12451112-21-12-20Кожух
1248315355Шайба
124831 5355-20Шайба
1243440001Пробка
1246700-31-2209Шайба
1246700-31-2209-20Шайба
1246Болты ГОСТ 7796-70
1247280520Болт М16?1,5-6g?30
124728 0520-20Болт М16?1,5-6g?30
1249280840Болт М24?2-6g?90
124928 0840-20Болт М24?2-6g?90
1249Масленки ГОСТ 19853-74
12411Масленка 1.2Ц6
12411Масленка 1.2Кд6Хр
