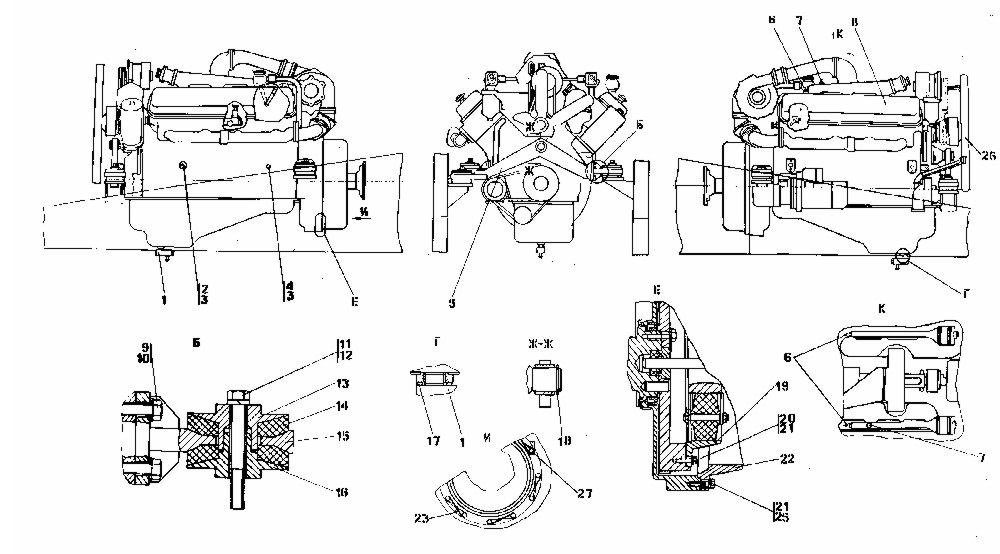

Установка двигателя ЯМЗ-238

Рис.	Поз.	Обозначение	Наименование
1		2002-01-1-01СП	Установка двигателя
1		2002-01-1-01-20СП	Установка двигателя
1	5	2002-01-101СП	Опора передняя
1	5	2002-01-101-20СП	Опора передняя
1	15	2002-01-102СП	Опора задняя
1	15	2002-01-102-20СП	Опора задняя
1	1	2002-01-103СП	Клапан сливной
1	1	2002-01-103-20СП	Клапан сливной
1	22	2002-20-1СП	Муфта упругая
1	22	2002-20-1-20СП	Муфта упругая
1	26	2002-01-105СП	Кожух вентилятора
1	16	31 2001-01-12	Упор
1	16	31 2001-01-12-20	Упор
1	13	31 2001-01-14	Прижим
1	13	31 2001-01-14-20	Прижим
1	19	2002-20-2	Полумуфта
1	19	2002-20-2-20	Полумуфта
1	14	400449	Амортизатор
1	21	315186	Шайба
1	21	31 5186-20	Шайба
1	10	315220	Шайба
1	10	31 5220-20	Шайба
1	3	07.01.2002	Переходник
1	3	2002-01-7-20	Переходник
1	27	401-10-1	Угольник
1	27	401-10-1-20	Угольник
1	27		Болты ГОСТ 7796-70
1	9	280516	Болт 3М14-6g?40
1	9	28 0516-20	Болт 3М14-6g?40
1	11	280577	Болт М16?1,5-6g?120
1	11	28 0577-20	Болт М16?1,5-6g?120
1	11		Болты ГОСТ 7798-70
1	20	280240	Болт 3М10-6g?30
1	20	28 0240-20	Болт 3М10-6g?30
1	21	280350	Болт М12-6g?40
1	21	28 0350-20	Болт М12-6g?40
1	18	580510	Кольцо С50Ц9хр ГОСТ 13940
1	18	58 0510-20	Кольцо С50кд9хр ГОСТ 13940-86
1	18		Шайбы ГОСТ 6402-70
1	25		Шайба 12
1	12		Шайба 16
1	8		Двигатель ЯМЗ-238 НД4-1 ТУ 37.319.263-96
1	8		Датчики указателя  давления масла
1	8		ТУ 37.003.387-78
1	4		Датчик ММ355
1	4		Датчик ММ355-Т
1	4		Датчики аварийного давления масла
1	4		ТУ 37.003.138-76
1	2		Датчик ММ111В
1	2		Датчик ММ111В-Т
1	2		Датчики указателя температуры ТУ 37.003.800-77
1	7		Датчик ТМ100В
1	7		Датчик ТМ100В-Т
1	6		Датчик сигнализатора температуры ТМ111-01 ТУ 37.003.569-90
1	17		Кольцо 24?30
1	17		МН 4152-62
1	23		Проволока 1,6-0-С ГОСТ 3282-74
