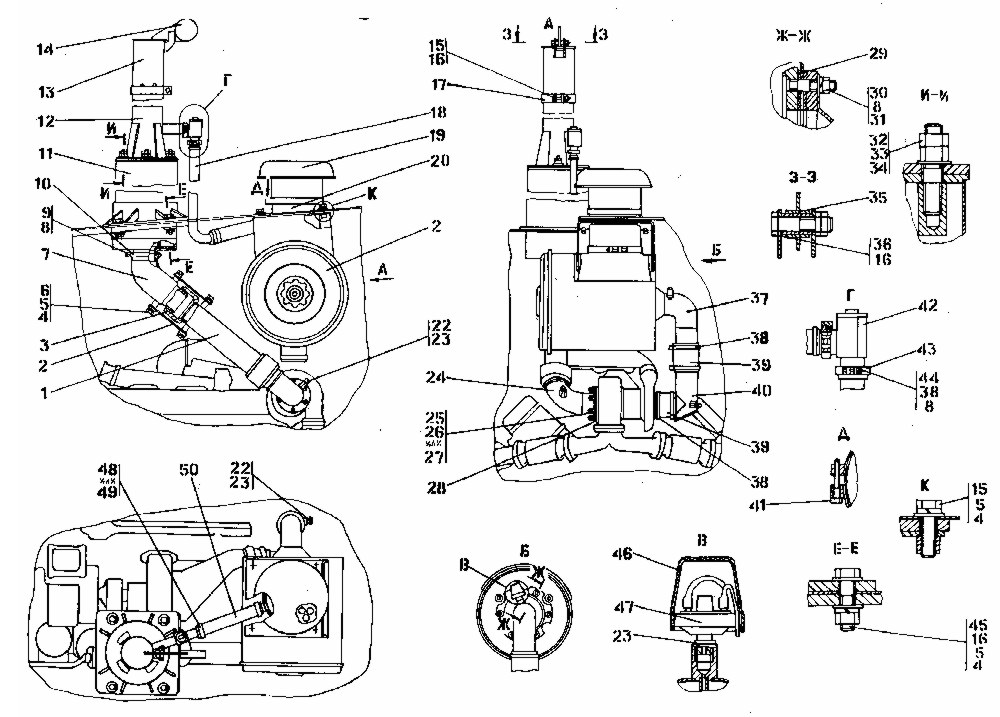

Установка систем воздухоочистки и выпуска

Рис.	Поз.	Обозначение	Наименование
2		1502-01-1СП	Установка систем воздухоочистки и выпуска
2		1502-05-1-20СП	Установка систем воздухоочистки и выпуска
2	40	1502-05-10СП	Воздуховод
2	40	1502-05-10-20СП	Воздуховод
2	21	1502-05-12СП	Воздухоочиститель
2	21	1502-05-12-20СП	Воздухоочиститель
2	20	1502-05-13-СП	Воздухоочиститель
2	20		циклонный
2	20	1502-05-13-20СП	Воздухоочиститель
2	20		циклонный
2	11	1502-05-20СП	Глушитель
2	11	1502-05-20-20СП	Глушитель
2	12	1502-05-21СП	Труба выпускная
2	12	1502-05-21-20СП	Труба выпускная
2	7	1502-05-22СП	Газовод
2	7	1502-05-22-20СП	Газовод
2	24	1502-05-23СП	Газовод
2	24	1502-05-23-20СП	Газовод
2	1	1502-05-24СП	Корпус
2	1	1502-05-24-20СП	Корпус
2	18	1502-05-25СП	Труба
2	18	1502-05-25-20СП	Труба
2	37	2002-05-10СП	Воздуховод
2	37	2002-05-10-20СП	Воздуховод
2	13	2006-05-21СП	Труба
2	13	2006-05-21-20СП	Труба
2	19	404-05-27СП	Воздухозаборник
2	19	404-05-27-20СП	Воздухозаборник
2	42	403-05-112СП	Клапан
2	10	403-05-125СП	Половина хомута
2	17	46-05-276СП	Хомут
2	17	46-05-276-20СП	Хомут
2	14	46-05-281СП	Крыша
2	14	46-05-281-20СП	Крышка
2	38	46-47-189-03СП	Хомут
2	38	46-47-189-03-20СП	Хомут
2	48	46-60-366СП	Хомут (допускается замена на поз.49)
2	48	46-60-366-20СП	Хомут
2	43	403-05-25	Хомут
2	43	403-05-25-20	Хомут
2	3	403-05-33	Кольцо
2	46	404-05-92	Колпачок защитный
2	35	46-05-466	Втулка
2	35	46-05-466-20	Втулка
2	2	2501-43-357-01	Пластина
2	22	375430	Пробка
2	22	37 5430-20	Пробка
2	29	450033	Прокладка
2	29	45 0033-20	Прокладка
2	50	46 1401-04	Рукав
2	50	46 1401-04-20	Рукав
2	6	46 1901-05	Рукав
2	6	46 1901-05-20	Рукав
2	28	Т850.1118260	Прокладка патрубка выпускного
2	28		Болты ГОСТ 7795-70
2	9		Болт М8-6g?70
2	41		Болт М10-6g?60
2	45	280360	Болт М12?1,25-6g?45
2	45	28 0360-20	Болт М12?1,25-6g?45
2	36		Болт М12?1,25-6g?55
2	36		Болты ГОСТ 7796-70
2	44		Болт М8-6g?30
2	6	280320	Болт М12?1,25-6g?20
2	6	28 0320-20	Болт М12?1,25-6g?20
2	15		Болт М12?1,25-6g?40
2	15		Гайки ГОСТ 5915-70
2	30		Гайка М8-7Н
2	16		Гайка М12?1,25-6Н
2	32		Гайка М16?1,5-6Н
2	32		Шайбы ГОСТ 6402-70
2	8		Шайба 8Т
2	5		Шайба 12ОТ
2	5		Шайбы ГОСТ 11371-78
2	31	310150	Шайба 8
2	31	31 0150-20	Шайба 8
2	27	310170	Шайба 10(допускается замена на поз.26)
2	27	31 0170-20	Шайба 10
2	4	310210	Шайба 12
2	4	31 0210-20	Шайба 12
2	33	310270	Шайба 16
2	33	31 0270-20	Шайба 16
2	34	290560	Шпилька М16?(2-3п/ 1,5-6g)?55  ГОСТ 22034-76
2	47		Датчик сигнализатора засоренности воздушного фильтра 13.3839
2	47		ТУ 37.003.1025-80
2	23		Кольцо 14?20
2	23		МН 4152-62
2	25		Гайка М10-6Н (250512-П5)
2	26		Шайба 10 (312300-П2) до -пускается замена на поз.27
2	49		Хомуты стяжные червячные ПО4.435.002 ТУ 1055-У-02 (допускает
