| Рис. | Поз. | Обозначение | Наименование |
|---|

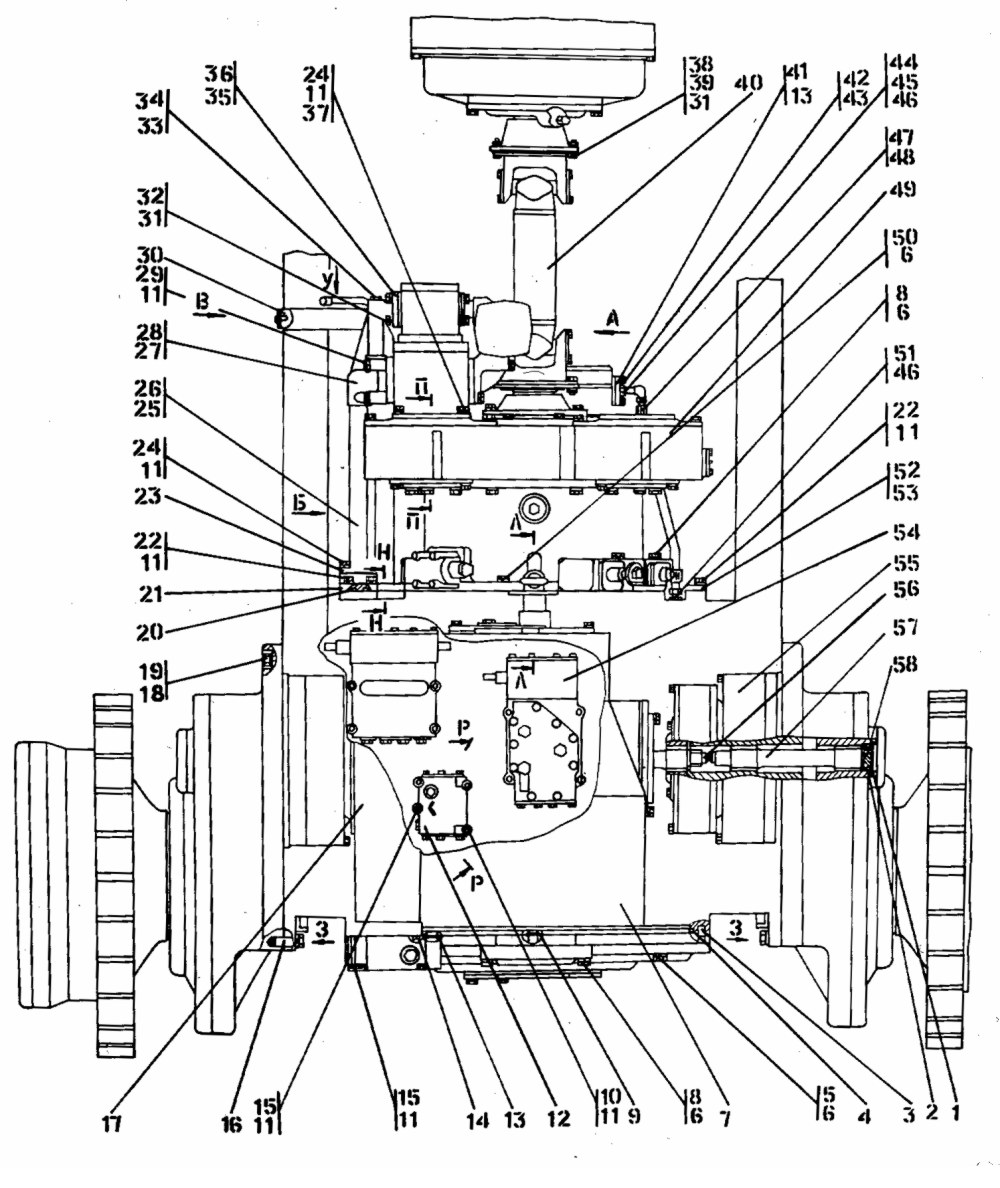

| 25 | | 1501-16-1-01СП | Установка трансмиссии |
| 25 | | 1501-16-1-01-20СП | Установка трансмиссии |
| 25 | 54 | 1501-15-20СП | Блок управления |
| 25 | 54 | 1501-15-20-20СП | Блок управления |
| 25 | 55 | 1501-19-1СП | Передача бортовая фрикцион и тормоз |
| 25 | 55 | 1501-19-1-20СП | Передача бортовая фрикцион и тормоз |
| 25 | 40 | 2001-49-1-01СП | Передача карданная |
| 25 | 40 | 2001-49-1-01-20СП | Передача карданная |
| 25 | 17 | 312001-15-10СП | Фильтр |
| 25 | 17 | 312001-15-10-20СП | Фильтр |
| 25 | 12 | 312001-15-15СП | Делитель потока |
| 25 | 12 | 312001-15-15-20СП | Делитель потока |
| 25 | 56 | 2001-16-110-01СП | Торсион |
| 25 | 57 | 2001-16-111-02СП | Торсион |
| 25 | 26 | 2001-16-112СП | Труба |
| 25 | 26 | 2001-16-112-20СП | Труба |
| 25 | 7 | 2001-12-13СП | Блок трансмиссии |
| 25 | 7 | 2001-12-13-20СП | Блок трансмиссии |
| 25 | 49 | 2001-14-1СП | Гидротрансформатор с редуктором привода насосов |
| 25 | 49 | 2001-14-1-20СП | Гидротрансформатор с редуктором привода насосов |
| 25 | 30 | 2501-15-124СП | Пробка |
| 25 | 30 | 2501-15-124-20СП | Пробка |
| 25 | 47 | 404-26-213-24СП | Рукав |
| 25 | 47 | 404-26-213-24-20СП | Рукав |
| 25 | 44 | 3501-26-159СП | Угольник |
| 25 | 44 | 3501-26-159-20СП | Угольник |
| 25 | 28 | 1501-16-1 | Фланец |
| 25 | 28 | 1501-16-1-20 | Фланец |
| 25 | 36 | 2001-16-11 | Фланец |
| 25 | 36 | 2001-16-11-20 | Фланец |
| 25 | 52 | 2001-16-29 | Крышка |
| 25 | 52 | 2001-16-29-20 | Крышка |
| 25 | 41 | 2001-16-31 | Фланец |
| 25 | 41 | 2001-16-31-20 | Фланец |
| 25 | 21 | 3501-16-28 | Фланец |
| 25 | 21 | 3501-16-28-20 | Фланец |
| 25 | 58 | 2001-19-16 | Крышка |
| 25 | 23 | 2501-26-83 | Фланец |
| 25 | 23 | 2501-26-83-20 | Фланец |
| 25 | 51 | 5001-26-78 | Штуцер ввертной |
| 25 | 51 | 5001-26-78-20 | Штуцер ввертной |
| 25 | 45 | Н.036.23.022 | Контргайка |
| 25 | 45 | Н.036.23.022-20 | Контргайка |
| 25 | 3 | 325463 | Штифт |
| 25 | 16 | 325580 | Штифт |
| 25 | 34 | 375783 | Пробка |
| 25 | 41 | 40 0319-06 | Кольцо |
| 25 | 41 | | Болты ГОСТ 7795-70 |
| 25 | 15 | 280388 | Болт М12-6g?90 |
| 25 | 15 | 28 0388-20 | Болт М12-6g?90 |
| 25 | 8 | 280570 | Болт М16?1,5-6g?105 |
| 25 | 8 | 28 0570-20 | Болт М16?1,5-6g?105 |
| 25 | 8 | | Болты ГОСТ 7796-70 |
| 25 | 42 | | Болт М8-6g?30 |
| 25 | 32 | 280230 | Болт М10-6g?25 |
| 25 | 32 | 28 0230-20 | Болт М10-6g?25 |
| 25 | 22 | | Болт М12-6g?30 |
| 25 | 24 | | Болт М12-6g?35 |
| 25 | 29 | 280379 | Болт 3М12-6g?65 |
| 25 | 29 | 28 0379-20 | Болт 3М12-6g?65 |
| 25 | 29 | | Болты ГОСТ 7796-70 |
| 25 | 10 | 282393 | Болт М12-6g?115 |
| 25 | 10 | 28 2393-20 | Болт М12-6g?115 |
| 25 | 50 | 280544 | Болт М16?1,5-6g?45 |
| 25 | 50 | 28 0544-20 | Болт М16?1,5-6g?45 |
| 25 | 5 | 280562 | Болт М16?1,5-6g?75 |
| 25 | 5 | 28 0562-20 | Болт М16?1,5-6g?75 |
| 25 | 19 | 280728 | Болт М20-6g?60 |
| 25 | 19 | 28 0728-20 | Болт М20-6g?60 |
| 25 | 19 | | Болты ГОСТ 7798-70 |
| 25 | 38 | 280242 | Болт М10?1,25-6g?35 |
| 25 | 38 | 28 0242-20 | Болт М10?1,25-6g?35 |
| 25 | 38 | | Гайки ГОСТ 5915-70 |
| 25 | 39 | 305186 | Гайка М10?1,25-6Н |
| 25 | 39 | 30 5186-20 | Гайка М10?1,25-6Н |
| 25 | 39 | | Шайбы ГОСТ 6402-70 |
| 25 | 43 | | Шайба 8Т.65Г |
| 25 | 31 | | Шайба 10.ОТ.65 |
| 25 | 11 | | Шайба 12.ОТ.65Г |
| 25 | 6 | | Шайба 16.ОТ.65Г |
| 25 | 18 | | Шайба 20.ОТ.65Г |
| 25 | 18 | | Шайбы ГОСТ 11371-78 |
| 25 | 37 | 310210 | Шайба 12?2.01 |
| 25 | 37 | 31 0210-20 | Шайба 12?2.01 |
| 25 | 37 | | Кольца ГОСТ 18829-73 |
| 25 | 35 | | Кольцо 038-046-46-2-3 |
| 25 | 53 | | Кольцо 130-135-36-2-3 |
| 25 | 53 | | Кольца ГОСТ 18829-73/ ТУ 38.005.204-84 |
| 25 | 42 | | Кольцо 012-016-25-2-51-1668 |
| 25 | 46 | | Кольцо 018-022-25-2-51-1668 |
| 25 | 33 | | Кольцо 024-028-25-2-51-1668 |
| 25 | 9 | | Кольцо 030-035-30-2-ИРП-1314-1 |
| 25 | 9 | | Кольца ГОСТ 18829-73/ ТУ 38.005.204-84 |
| 25 | 25 | | Кольцо 034-038-25-2-3 |
| 25 | 13 | | Кольцо 039-045-36-2-51-1668 |
| 25 | 20 | | Кольцо 049-055-36-2-51-1668 |
| 25 | 2 | | Кольцо 055-065-58-2-51-1668 |
| 25 | 27 | | Кольцо 060-070-58-2-51-1668 |
| 25 | 14 | | Кольцо 135-145-58-2-51-1668 |
| 25 | 1 | 580665 | Кольцо С70 ГОСТ 13941-86 |

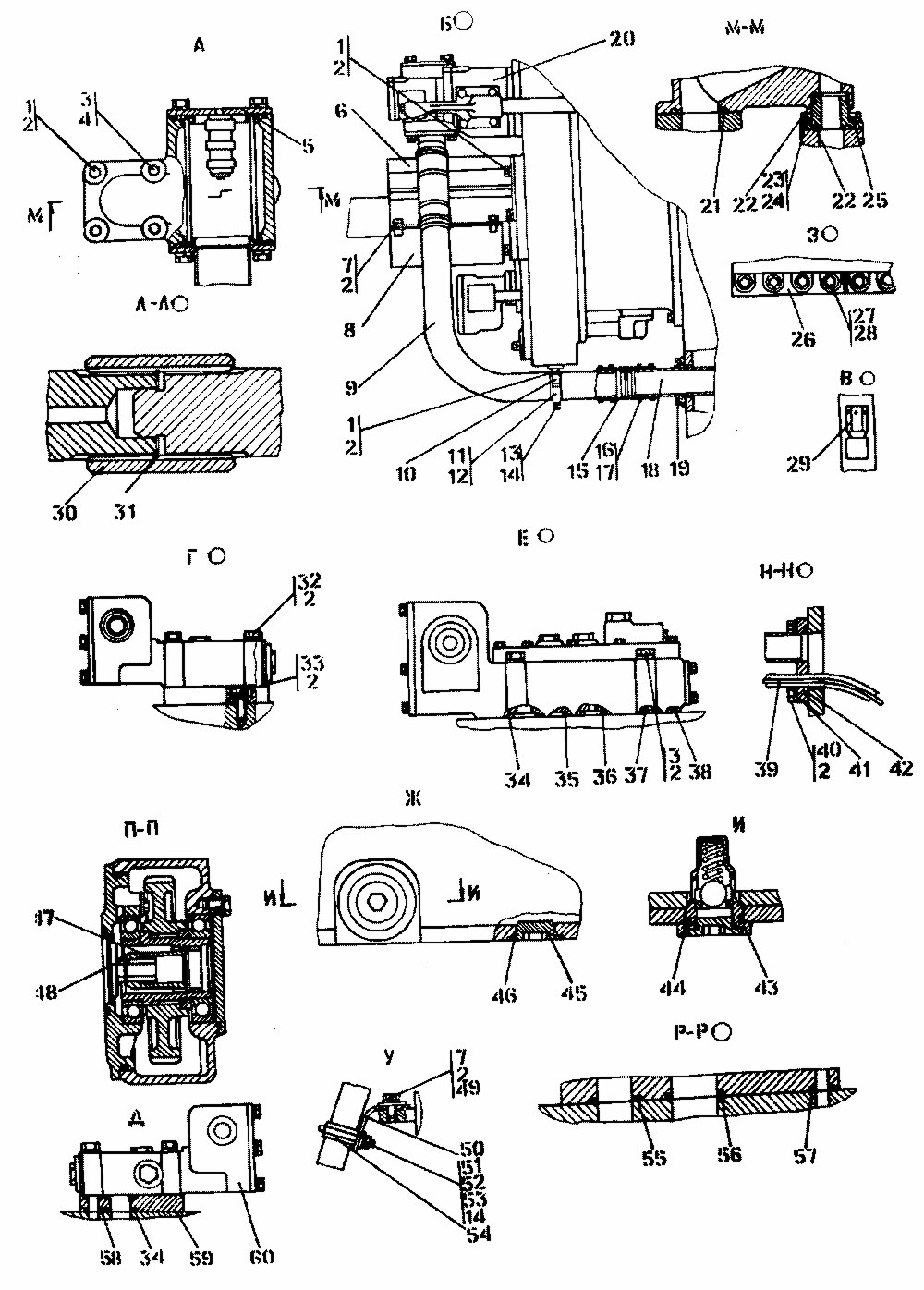

| 26 | 18 | 2001-16-100-01СП | Трубопровод |
| 26 | 18 | 2001-16-100-01-20СП | Трубопровод |
| 26 | 10 | 2001-16-101СП | Опора |
| 26 | 10 | 2001-16-101-20СП | Опора |
| 26 | 41 | 2001-16-105СП | Горловина |
| 26 | 41 | 2001-16-105-20СП | Горловина |
| 26 | 39 | 2001-16-106СП | Линейка |
| 26 | 6 | 2001-16-108СП | Кожух |
| 26 | 6 | 2001-16-108-20СП | Кожух |
| 26 | 8 | 2001-16-109СП | Кожух |
| 26 | 8 | 2001-16-109-20СП | Кожух |
| 26 | 5 | 312001-16-102СП | Заборник |
| 26 | 5 | 312001-16-102-20СП | Заборник |
| 26 | 29 | 46-14-141СП | Сапун |
| 26 | 29 | 46-14-141-20СП | Сапун |
| 26 | 60 | 1501-15-21СП | Блок управления |
| 26 | 60 | 1501-15-21-20СП | Блок управления |
| 26 | 59 | 1501-15-22СП | Плита |
| 26 | 59 | 1501-15-22-20СП | Плита |
| 26 | 43 | 3501-16-103СП | Клапан |
| 26 | 43 | 3501-16-103-20СП | Клапан |
| 26 | 16 | 5001-26-130СП | Хомут (допускается замена на поз.17) |
| 26 | 9 | 2001-16-5 | Труба |
| 26 | 9 | 2001-16-5-20 | Труба |
| 26 | 25 | 2001-16-11 | Фланец |
| 26 | 25 | 2001-16-11-20 | Фланец |
| 26 | 50 | 2001-16-15 | Кронштейн |
| 26 | 50 | 2001-16-15-20 | Кронштейн |
| 26 | 30 | 2001-16-28 | Муфта |
| 26 | 26 | 2001-16-30 | Планка |
| 26 | 47 | 2001-16-32 | Муфта |
| 26 | 51 | 2501-15-107 | Хомут |
| 26 | 51 | 2501-15-107-20 | Хомут |
| 26 | 11 | 312501-94-105 | Бугель |
| 26 | 11 | 312501-94-105-20 | Бугель |
| 26 | 54 | 2501-12-170 | Пластина |
| 26 | 12 | 400040 | Уплотнение |
| 26 | 15 | 46 1701-01 | Рукав |
| 26 | 15 | 46 1701-01-20 | Рукав |
| 26 | 45 | 700-37-2140 | Пробка |
| 26 | 45 | 700-37-2140-20 | Пробка |
| 26 | 45 | | Болты ГОСТ 7795-70 |
| 26 | 13 | | Болт М8-6g?70 |
| 26 | 33 | 280364 | Болт М12-6g?50 |
| 26 | 33 | 28 0364-20 | Болт М12-6g?50 |
| 26 | 3 | 280388 | Болт М12-6g?90 |
| 26 | 3 | 28 0388-20 | Болт М12-6g?90 |
| 26 | 3 | | Болты ГОСТ 7796-70 |
| 26 | 23 | 280230 | Болт М10-6g?25 |
| 26 | 23 | 28 0230-20 | Болт М10-6g?25 |
| 26 | 7 | | Болт М12?1,25-6g?25 |
| 26 | 1 | | Болт М12-6g?30 |
| 26 | 40 | | Болт М12-6g?35 |
| 26 | 40 | | Болты ГОСТ 7796-70 |
| 26 | 32 | 280383 | Болт 3М12-6g?85 |
| 26 | 32 | 28 0383-20 | Болт 3М12-6g?85 |
| 26 | 27 | 280728 | Болт М20-6g?60 |
| 26 | 27 | 28 0728-20 | Болт М20-6g?60 |
| 26 | 27 | | Гайки ГОСТ 5915-70 |
| 26 | 52 | | Гайка М8-7Н |
| 26 | 52 | | Шайбы ГОСТ 6402-70 |
| 26 | 53 | | Шайба 8Т.65Г |
| 26 | 24 | | Шайба 10.ОТ.65Г |
| 26 | 2 | | Шайба 12.ОТ.65Г |
| 26 | 28 | | Шайба 20.ОТ.65Г |
| 26 | 28 | | Шайбы ГОСТ 6958-78 |
| 26 | 14 | 310140 | Шайба 8.01.10 |
| 26 | 14 | 31 0140-20 | Шайба 8.01.10 |
| 26 | 49 | 310230 | Шайба 12.01.08кп |
| 26 | 49 | 31 0230-20 | Шайба 12.01.08кп |
| 26 | 49 | | Кольца ГОСТ 18829-73 |
| 26 | 36 | | Кольцо 025-030-30-2-3 |
| 26 | 22 | | Кольцо 038-046-46-2-3 |
| 26 | 56 | | Кольцо 040-048-46-2-3 |
| 26 | 38 | | Кольцо 075-081-36-2-ИРП1314-1 |
| 26 | 42 | | Кольцо 080-090-58-2-3 |
| 26 | 42 | | Кольца ГОСТ 18829-73/ ТУ 38.005.204-84 |
| 26 | 57 | | Кольцо 012-016-25-2-51-1668 |
| 26 | 37 | | Кольцо 014-018-25-2-51-1668 |
| 26 | 58 | | Кольцо 022-026-25-2-51-1668 |
| 26 | 55 | | Кольцо 032-038-36-2-51-1668 |
| 26 | 34 | | Кольцо 034-038-25-2-3 |
| 26 | 46 | | Кольцо 045-050-30-2-51-1668 |
| 26 | 35 | | Кольцо 049-055-36-2-51-1668 |
| 26 | 21 | | Кольцо 060-070-58-2-51-1668 |
| 26 | 44 | | Кольцо 066-071-30-2-51-1668 |
| 26 | 19 | | Кольцо 100-110-58-2-ИРП1314-1 |
| 26 | 48 | 580307 | Кольцо С34 ГОСТ 13940-86 |
| 26 | 31 | 580515 | Кольцо С52 ГОСТ 13943-86 |
| 26 | 20 | | Насос НШ100-50-3Л ОСТ 23.1.92-88 |
| 26 | 20 | | Насос НШ 100-50-3ЛТ ОСТ 23.1.92-88 |
| 26 | 17 | | Хомут стяжной червячный 1085-У-02 |
| 26 | 17 | | ПО435.002ТУ |
