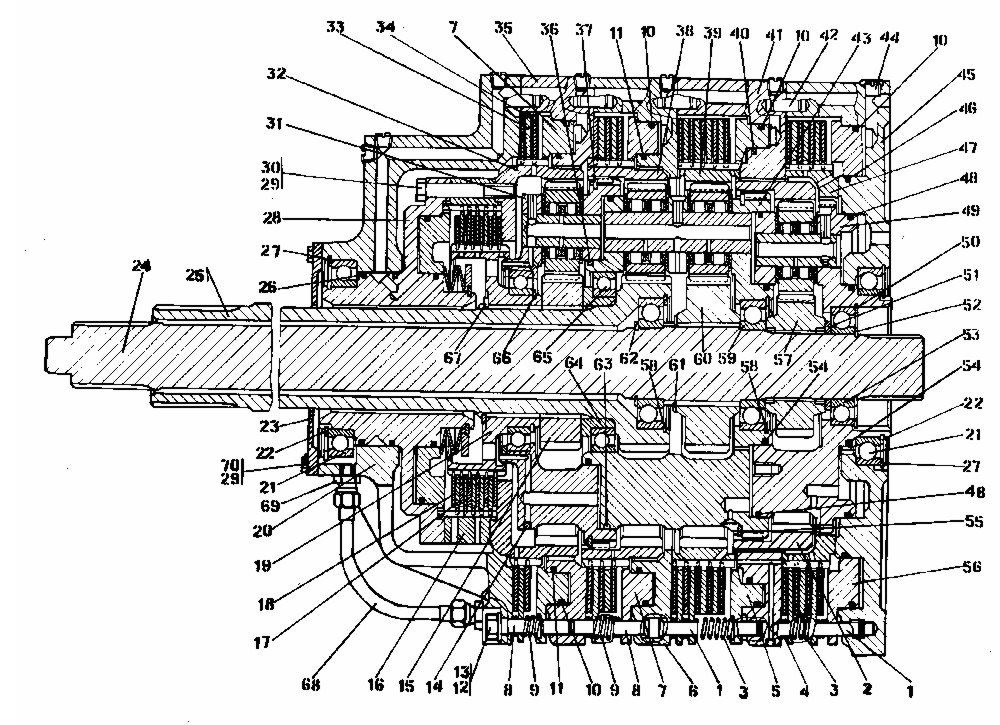

Коробка передач планетарная

Главная » T-15.01Я » Коробка передач планетарная

Рис.Поз.ОбозначениеНаименование
272001-12-10СПКоробка передач планетарная
27282001-12-100СПБустер
27312001-12-101СПВодило
27432001-12-102СПВодило
27492001-12-103СПВодило
27182001-12-104СПДиск
27342001-12-105СПДиск
27252001-12-112СПВал
27682001-12-117СПТруба
274501.12.2001Корпус
274102.12.2001Корпус
27603.12.2001Корпус
273504.12.2001Корпус
272005.12.2001Корпус
27511.12.2001Поршень
27712.12.2001Поршень
275613.12.2001Поршень
272414.12.2001Вал
271616.12.2001Барабан
271917.12.2001Барабан
273218.12.2001Шестерня
273819.12.2001Шестерня
273920.12.2001Шестерня
274721.12.2001Барабан
27222.12.2001Шестерня
271523.12.2001Шестерня
276024.12.2001Шестерня
275725.12.2001Шестерня
276431.12.2001Втулка
27512001-12-32Кольцо
27172001-12-35Диск
27332001-12-36Диск
27132001-12-38Болт специальный
27542001-12-39Кольцо уплотнительное
27462001-12-39-02Кольцо уплотнительное
27402001-12-39-03Кольцо уплотнительное
27102001-12-39-04Кольцо уплотнительное
27262001-12-40Кольцо уплотнительное
272315.12.2001Крышка
27362501-181-01Кольцо уплотнительное
27482501-12-181-03Кольцо уплотнительное
27632501-12-181-04Кольцо уплотнительное
27112501-12-181-09Кольцо уплотнительное
27692501-12-222-01Штуцер
2770285120Болт
2712315220Шайба
2742325383Штифт
2744370260Пробка 3 КГ 1/4?20.019 ТУ 23.1.506-91
273700-38-2646Пружина
274385212Пружина
27 9385479Пружина
278475340Палец
271475350Палец
2755585950Кольцо
273758 5950-01Кольцо
2730280382Болт 3М12?75 ГОСТ 7796-70
2730Кольца ГОСТ 13940-86
2752580550Кольцо С55
2762580609Кольцо С60
2761580670Кольцо С70
2767580720Кольцо С95
2766580805Кольцо С110
2722580814Кольцо С120
2722Кольца ГОСТ 13941-86
2750580765Кольцо С100
2758580810Кольцо С110
2727580865Кольцо С165
2727Подшипники ГОСТ 8338-75
2753Подшипник 211А
2759Подшипник 76-212А
2765Подшипник 1000922Л
2721Подшипник 1000924Д
2714Шарик Б6-200 ГОСТ 3722-81
2729Проволока КС-1,6 ГОСТ 792-67
