Передача главная

Рис.	Поз.	Обозначение	Наименование

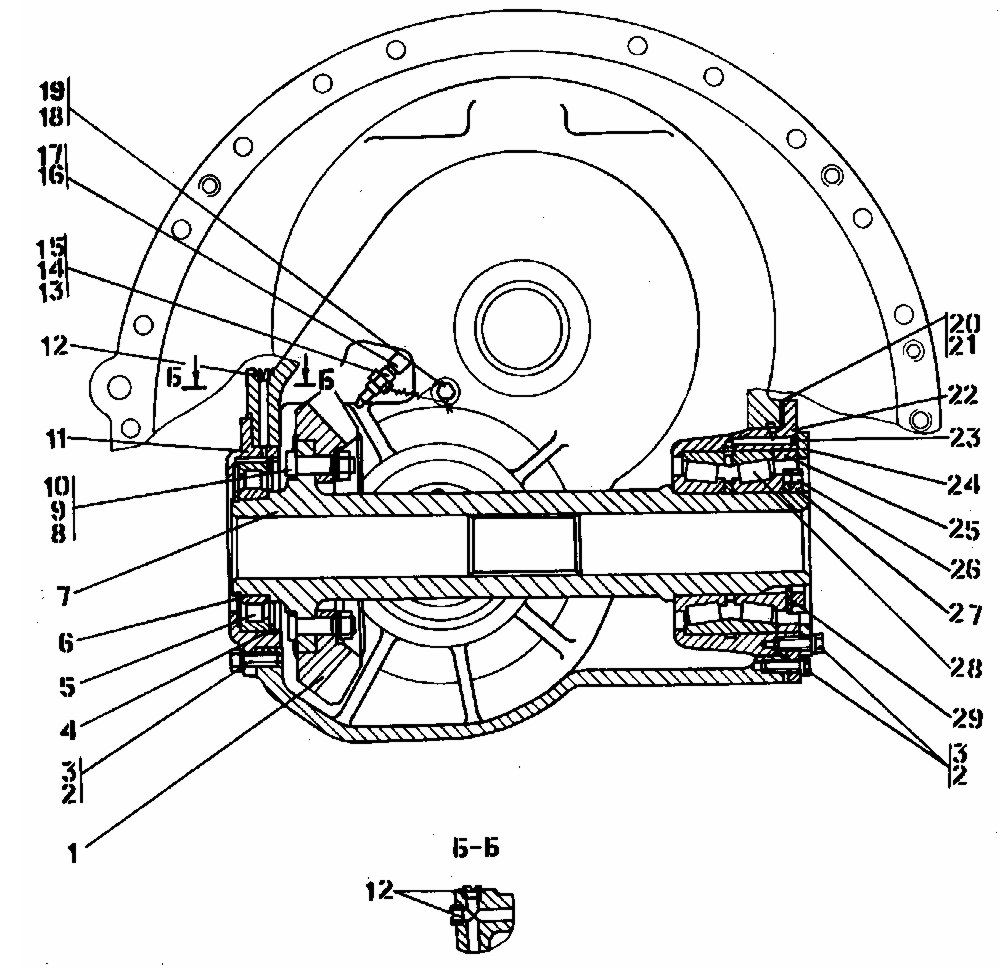

29		2001-12-12СП	Передача главная
29	15	2001-12-110СП	Труба (допускается замена на поз.14 совместно с поз.13)
29	1	2001-12-56	Шестерня
29	7	2001-12-57	Ступица
29	11	2001-12-60	Стакан
29	22	2001-12-61	Стакан
29	24	2001-12-65	Пластина
29	25	2001-12-66	Втулка
29	10	2001-12-67	Болт
29	20	2001-12-70	Прокладка
29	21	2001-12-70-01	Прокладка
29	14	2001-12-79	Труба (применяется с поз.13 взамен поз.4)
29	29	2501-12-116	Пластина
29	27	2501-12-117	Гайка
29	17	415148	Угольник концевой
29	13	41 5165-05	Гайка (применяется с поз.14 взамен поз.4)
29	9	305250	Гайка
29	2	310225	Шайба
29	8	315271	Шайба
29	12	370260	Пробка 3-КГ 1/4?20.019
29	12		ТУ 23.1.506-91
29	19	285120	Болт
29	19		Болты ГОСТ 7798-70
29	3	280350	Болт М15-6g?40
29	16		Гайка М12-6Н.6 ГОСТ 5915-70
29	26	350520	Винт М8-6g?16 ГОСТ 1478-93
29	26		Кольца ГОСТ 13940-86
29	6	580720	Кольцо С95
29	6		ГОСТ 13941-86
29	4	700-58-2064	Кольцо С170
29	4		Подшипники ГОСТ 6364-78
29	28		Подшипник 97520
29	28		ГОСТ 8328-75
29	5		Подшипник 32219 ГОСТ 8328-75
29	23		Шарик Б6-200 ГОСТ 3722-81

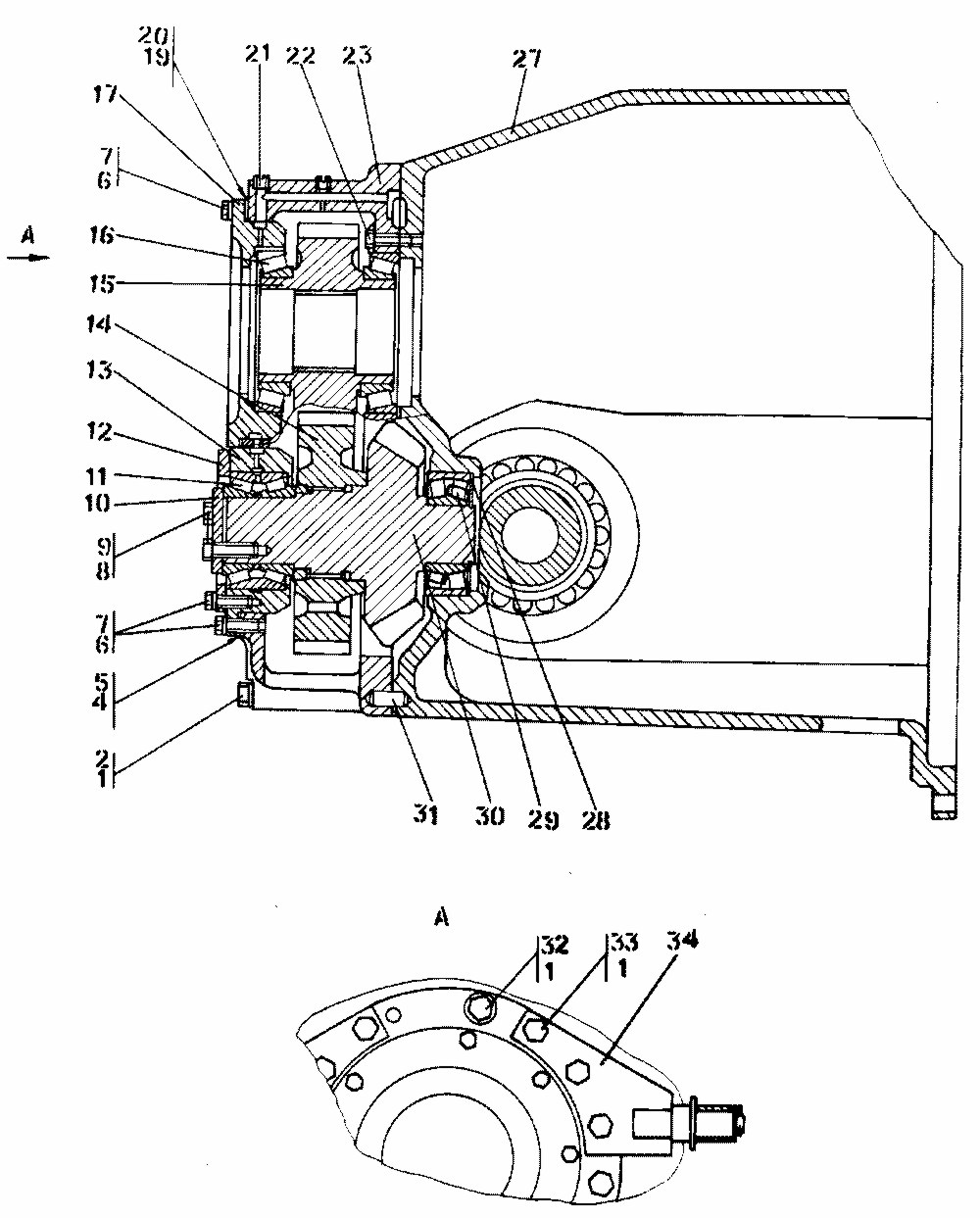

30	14	2001-12-116СП	Шестерня
30	34	2001-12-108СП	Кронштейн
30	27	2001-12-50	Корпус
30	23	2001-12-51	Корпус
30	30	2001-12-55	Шестерня
30	17	2001-12-58	Стакан
30	13	2001-12-59	Стакан
30	10	2001-12-63	Крышка
30	12	2001-12-64	Пластина
30	20	2001-12-68	Прокладка
30	19	2001-12-68-01	Прокладка
30	5	2001-12-69	Прокладка
30	4	2001-12-69-01	Прокладка
30	15	2001-12-81	Шестерня
30	6	310225	Шайба
30	1	315271	Шайба
30	31	325463	Штифт
30	21	370260	Пробка 3-КГ 1/4?20.019
30	21		ТУ 23.1.506-91
30	21		Болты ГОСТ 7795-70
30	22	280364	Болт М12-6g?50
30	32		Болт М16?1,5-6g?60
30	2	280580	Болт М16?1,5?170
30	2		ГОСТ 7796-70
30	9	280339	Болт 3М12-6g?30
30	33	280587	Болт М16?1,5-6g?200
30	7	280350	Болт М12?40
30	28	580609	Кольцо С60 ГОСТ 13940-86
30	28		Подшипники ГОСТ 6364-78
30	11		Подшипник 97514
30	11		ГОСТ 24696-81
30	29		Подшипник 53612
30	29		ТУ 37.006162-89
30	16		Подшипник 2007122А
30	16		Проволока ГОСТ 792-67
30	8		Проволока КС 1,6
30	24		Проволока КС 1
