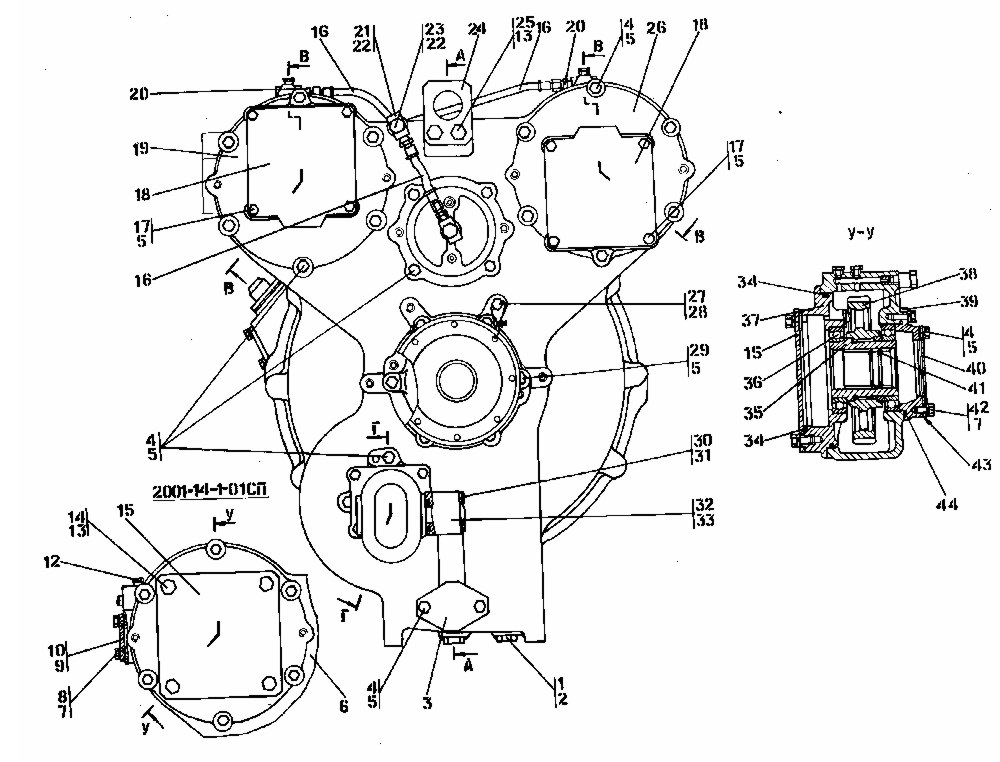

Гидротрансформатор с редуктором привода насосов

Рис.	Поз.	Обозначение	Наименование
37		2001-14-1СП	Гидротрансформатор с редуктором привода насосов
37		2001-14-1-20СП	Гидротрансформатор с редуктором привода насосов
37	38	2001-14-16СП	Шестерня
37	21	2501-20-113СП	Рукав
37	21	2501-20-113-20СП	Рукав
37	16	2501-20-113-06СП	Рукав
37	16	2501-20-113-06-20СП	Рукав
37	19	2001-14-6	Крышка
37	26	2001-14-6-01	Крышка
37	3	2001-14-27	Крышка
37	24	2001-14-34	Кронштейн
37	35	2001-14-53	Вал
37	32	2001-14-57	Фланец
37	18	2501-20-33	Крышка
37	18	2501-20-33-20	Крышка
37	20	2701-12-44	Штуцер
37	20	2701-12-44-20	Штуцер
37	27	285330	Болт
37	22	375330	Пробка
37	22	37 5330-20	Пробка
37	1	375625	Пробка
37	1	37 5625-20	Пробка
37	12	370250-08	Пробка кг1/4?40х
37	12		ТУ 23.1.506-91
37	12		Болты ГОСТ 7796-70
37	30	280165	Болт М8-6gх75
37	30	28 0165-20	Болт М8-6gх75
37	8	280230	Болт М10-6gх25
37	8	28 0230-20	Болт М10-6gх25
37	17		Болт М12-6gх25
37	4		Болт М12-6gх30
37	29		Болт М12-6gх35
37	25	280535	Болт М16х1,5-6gх38
37	25	28 0535-20	Болт М16х1,5-6gх38
37	25		Шайбы ГОСТ 6402-70
37	31		Шайба 8Т.65Г
37	7		Шайба 10.ОТ.65Г
37	5		Шайба 12.ОТ.65Г
37	13		Шайба 16.ОТ.65Г
37	13		Кольца ГОСТ18829-73/ ТУ 38.005.204-84
37	2		Кольцо 016-020-25-2-51-1668
37	23		Кольцо 018-022-25-2-51-1668
37	9		Кольцо 039-045-36-2-51-1668
37	33		Кольцо 045-050-30-2-51-1338
37	33		Кольца  ГОСТ 18829-73
37	44		Кольцо 150-155-36-2-3
37	44		Кольца ГОСТ 13943-86
37	41	700-58-2088	Кольцо С60
37	36		Подшипник 118 ГОСТ 8338-75
37	28		Проволока 1,6-0-С ГОСТ 3282-74

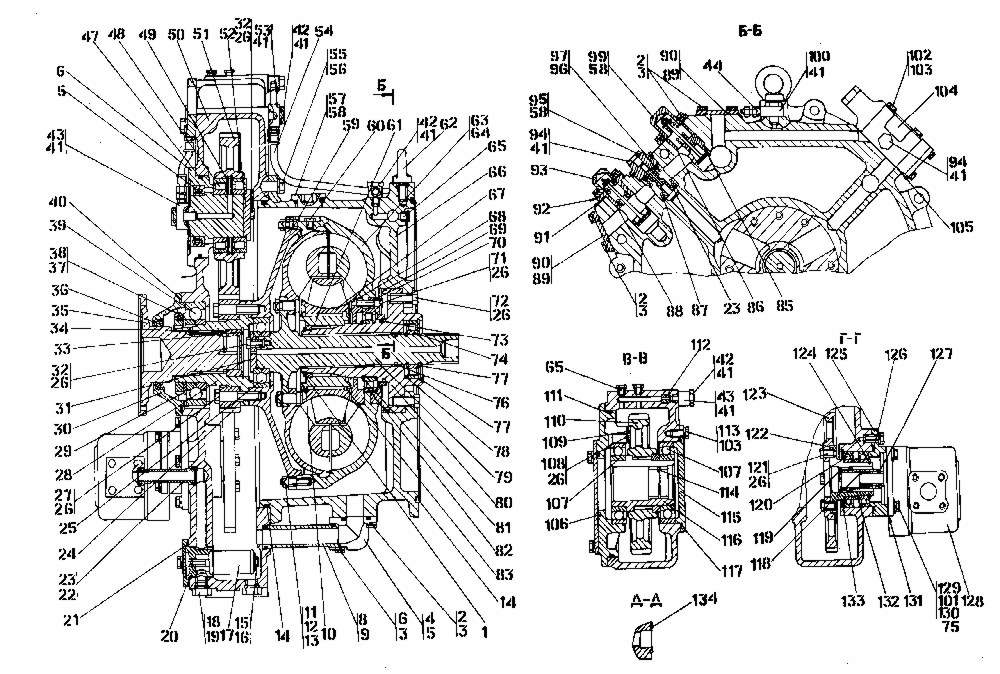

38	80	2001-14-10СП	Ось реактора
38	61	2001-14-11СП	Муфта
38	88	2001-14-13СП	Клапан
38	79	2001-14-14СП	Колесо турбинное
38	59	2001-14-15СП	Корпус
38	110	2001-14-16СП	Шестерня
38	85	2001-14-17СП	Клапан
38	28	2001-14-18СП	Ступица
38	104	2501-15-138-01СП	Клапан
38	104	2501-15-138-01-20СП	Клапан
38	54	2501-20-113СП	Рукав
38	54	2501-20-113-20СП	Рукав
38	17	312501-90-24СП	Маслозаборник
38	66	2001-14-1-01	Корпус
38	66	2001-14-1-01-20	Корпус
38	50	2001-14-2	Корпус
38	50	2001-14-2-20	Корпус
38	67	2001-14-5	Колесо реактора
38	46	2001-14-7	Крышка
38	30	2001-14-8	Крышка
38	68	2001-14-10	Коллектор
38	70	2001-14-11	Стакан
38	35	2001-14-15	Фланец
38	4	2001-14-16	Фланец
38	24	2001-14-17	Шестерня
38	51	2001-14-18	Шестерня
38	123	2001-14-20	Шестерня
38	125	2001-14-21	Крышка
38	122	2001-14-22	Фланец
38	115	2001-14-26	Крышка
38	90	2001-14-30	Крышка
38	52	2001-14-31	Крышка
38	31	2001-14-33	Крышка
38	16	2001-14-37	Втулка
38	78	2001-14-38	Кольцо
38	109	2001-14-39	Планка
38	132	2001-14-40	Кольцо
38	86	2001-14-41	Втулка
38	45	2001-14-42	Заглушка
38	83	2001-14-45	Кольцо
38	112	2001-14-46	Пробка
38	118	2001-14-47	Муфта
38	8	2001-14-48	Втулка
38	20	2001-14-49	Втулка
38	63	2001-14-50	Колесо насосное
38	116	2001-14-53	Вал
38	23	2001-14-58	Втулка
38	99	2001-14-60	Крышка
38	34	2001-14-64	Заглушка
38	76	2001-14-66	Кольцо уплотнительное
38	95	2001-14-75	Корпус
38	29	2501-12-116	Пластина
38	38	2501-12-117	Гайка
38	73	2501-12-181-22	Кольцо уплотнительное
38	98	2501-14-58	Втулка
38	53	2501-20-57-01	Угольник
38	100	2501-20-58	Угольник
38	44	2701-12-44	Штуцер
38	44	2701-12-44-20	Штуцер
38	42	2701-12-45	Болт зажимной
38	42	2701-12-45-20	Болт зажимной
38	97	46-05-764	Шайба
38	93	46-60-313	Колпак
38	96	47-59-205	Кольцо
38	108	285120	Болт
38	71	285225	Болт
38	32	285330	Болт
38	60	285315	Болт
38	121	285320	Болт
38	72	285535	Болт
38	12	315215-01	Пластина стопорная
38	64	32355	Штифт
38	65	37 0250-08	Пробка кг1/4?.40х.089
38	65		ТУ 23.1.506-91
38	94	375330	Пробка
38	94	37 5330-20	Пробка
38	18	375625	Пробка
38	18	37 5625-20	Пробка
38	87	38327	Пружина
38	14	400447	Кольцо
38	129	295220	Шпилька
38	129	29 5220-20	Шпилька
38	131	450302	Прокладка
38	81	585720	Кольцо
38	57	700-37-2140	Пробка
38	57	700-37-2140-20	Пробка
38	105	700-40-5336	Прокладка
38	105	700-40-5336-20	Прокладка
38	91	700-40-5784	Прокладка
38	91	700-40-5784-20	Прокладка
38	92	700-40-5785	Прокладка
38	92	700-40-5785-20	Прокладка
38	62	280590	Рым-болт М16 ГОСТ 4751-73
38	62	28 0590-20	Рым-болт М16 ГОСТ 4751-73
38	62		Болты ГОСТ 7796-70
38	15	280187	Болт М8-6gх115
38	2	280230	Болт М10-6gх25
38	2	28 0230-20	Болт М10-6gх25
38	6	280285	Болт М10-6gх65
38	6	28 0285-20	Болт М10-6gх65
38	113		Болт М12-6gх25
38	55	280535	Болт М16х1,5-6gх38
38	55	28 0535-20	Болт М16х1,5-6gх38
38	27	280561	Болт 3М16х1,5-6gх70
38	102	280388	Болт М12-6gх90
38	102	28 0388-20	Болт М12-6gх90
38	11	290320	Шпилька М12(1,75-3n)/
38	11		(1,25-6g)х25 ГОСТ 22038-76
38	11	29 0320-20	Шпилька М12(1,75-3n)/
38	11		(1,25-6g)х25 ГОСТ 22038-76
38	37	350520	Винт М8-6gх16 ГОСТ 1478-93
38	37		Гайки ГОСТ 5915-70
38	75		Гайка М10
38	13		Гайка М12х1,25
38	13		Шайбы ГОСТ 6402-70
38	101		Шайба 10.65Г
38	3		Шайба 10.ОТ.65Г
38	103		Шайба 12.ОТ.65Г
38	56		Шайба 16.ОТ.65Г
38	56		Шайбы ГОСТ 10450-78
38	130	310180	Шайба 10.01.08кп
38	130	31 0180-20	Шайба 10.01.08кп
38	130		Кольца ГОСТ 18829-73/
38	130		ТУ 38.005.204-4
38	19		Кольцо 016-020-25-2-51-1668
38	41		Кольцо 018-022-25-2-51-1668
38	22		Кольцо 025-030-30-2-3-1668
38	9		Кольцо 032-038-36-2-51-1668
38	89		Кольцо 039-045-36-2-51-1668
38	5		Кольцо 042-050-46-2-51-1668
38	58		Кольцо 045-050-30-2-51-1668
38	21		Кольцо 066-071-30-2-51-1668
38	47		Кольцо 135-145-58-2-51-1668
38	40		Кольцо 190-195-36-2-51-1668
38	106		Кольцо 100-110-58-2-ИРП1314-1
38	106		Кольца ГОСТ 18829-73
38	22		Кольцо 025-030-30-2-3
38	126		Кольцо 104-110-36-2-3
38	117		Кольцо 150-155-36-2-3
38	111		Кольцо 240-250-58-2-3
38	134		Кольцо 075-081-36-2-3
38	134		Кольца ГОСТ 13940-86
38	127	700-58-2332	Кольцо С25
38	124	580609	Кольцо С60
38	1	580672	Кольцо С75
38	10	580820	Кольцо С130
38	10		Кольца ГОСТ 13941-86
38	119	580320	Кольцо С36
38	33	580676	Кольцо С80
38	133	580721	Кольцо С95
38	77	580765	Кольцо С100
38	49	580821	Кольцо С130
38	114	700-58-2088	Кольцо С60
38	36		Манжета 2,2-95х120-3 ГОСТ 8752-79
38	36		Подшипники ГОСТ 8338-75
38	74		Подшипник 211А
38	120		Подшипник 112
38	107		Подшипник 118
38	107		Подшипники ГОСТ 8328-75
38	82		Подшипник 32119
38	48		Подшипник 42215
38	48		Подшипники ГОСТ 8995-75
38	25		Подшипник 176311
38	39		Подшипник 176220
38	128		Насос НШ 32У-2
38	128		ОСТ 23.1.92-88
38	128		Насос НШ 32У-2Т
38	128		ОСТ 23.1.92-88
38	128		или
38	128		Насос НШ32У-3
38	128		ТУ 4791-001-07504519-97
38	128		Насос НШ32У-3Т
38	128		ТУ 4791-001-07504519-97
38	26		Проволока 1,6-0-С ГОСТ 3282-74
