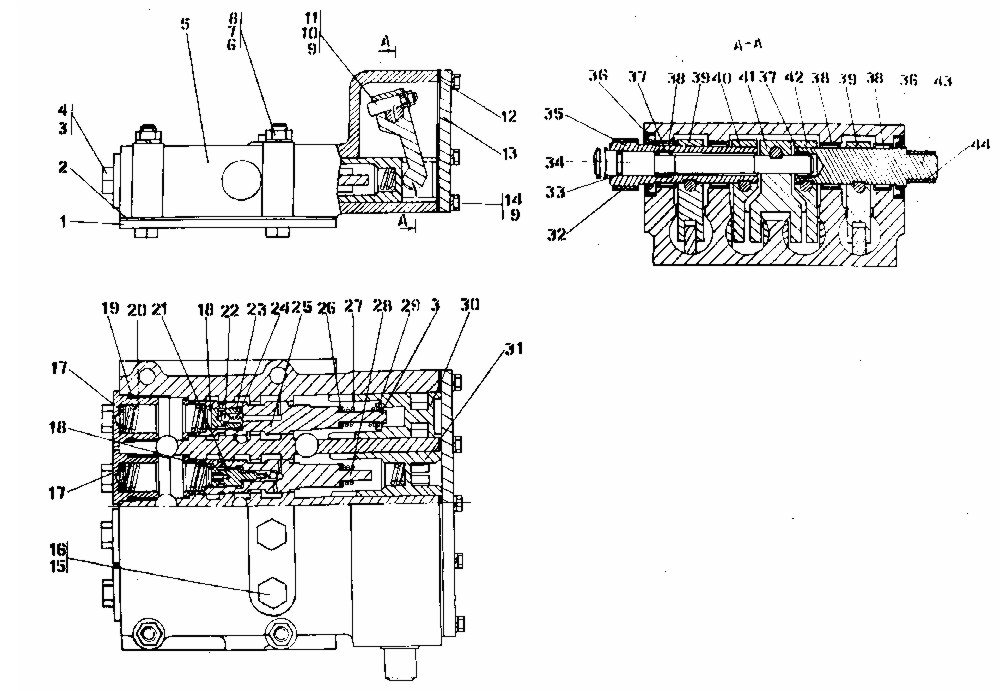

Блок управления
Рис.
Поз.
Обозначение
Наименование
42
1501-15-31СП
Блок управления
42
1501-15-31-20СП
Блок управления
42
5
1501-15-26
Корпус
42
5
1501-15-26-20
Корпус
42
25
1501-15-27
Золотник
42
28
1501-15-28
Золотник
42
23
1501-15-29
Плунжер
42
21
1501-15-30
Плунжер
42
30
1501-15-31
Толкатель
42
31
1501-15-32
Толкатель
42
43
1501-15-33
Валик
42
35
1501-15-34
Валик
42
34
1501-15-35
Валик
42
41
1501-15-36
Рычаг
42
40
1501-15-37
Рычаг
42
42
1501-15-37-01
Рычаг
42
13
1501-15-38
Крышка
42
29
1501-15-39
Втулка
42
1
1501-15-40
Крышка
42
26
1501-15-42
Прокладка
42
39
2501-15-67
Рычаг
42
32
2501-15-152
Труба
42
44
2501-15-152-01
Труба
42
11
31 2501-91-145
Клин
42
17
315180
Шайба
42
16
375330
Пробка
42
4
375954
Прокладка
42
4
37 5954-20
Прокладка
42
24
385040
Пружина
42
27
385250
Пружина
42
20
385364
Пружина
42
2
450284
Прокладка
42
2
45 0284-20
Прокладка
42
12
450285
Прокладка
42
12
45 0285-20
Прокладка
42
12
Болты ГОСТ 7795-70
42
8
280385
Болт М12х1,25-6gх80
42
8
28 0385-20
Болт М12х1,25-6gх80
42
8
Болты ГОСТ 7796-70
42
14
Болт М8-6gх25
42
14
Гайки ГОСТ 5915-70
42
10
Гайка М8-7Н
42
7
Гайка М12х1,25-6Н
42
7
Шайбы ГОСТ 6402-70
42
9
Шайба 8Т.65Г
42
6
Шайба 12.ОТ.65Г
42
3
700-58-2330
Кольцо С12 ГОСТ 13940-86
42
18
580160
Кольцо С16 ГОСТ 13941-86
42
18
Кольца ГОСТ 18829-73/
42
18
ТУ 38 . 005 . 204 - 84
42
33
Кольцо 016-020-25-2-51-1668
42
15
Кольцо 018-022-25-2-51-1668
42
19
Кольцо 032-038-36-2-51-1668
42
36
Манжета 2,2-30х52-3 ГОСТ 8752-79
42
36
Подшипники ГОСТ 4060-78
42
37
Подшипник 641/15
42
38
Подшипник 941/30
42
22
Шарик Б8-100 ГОСТ 3722-81
