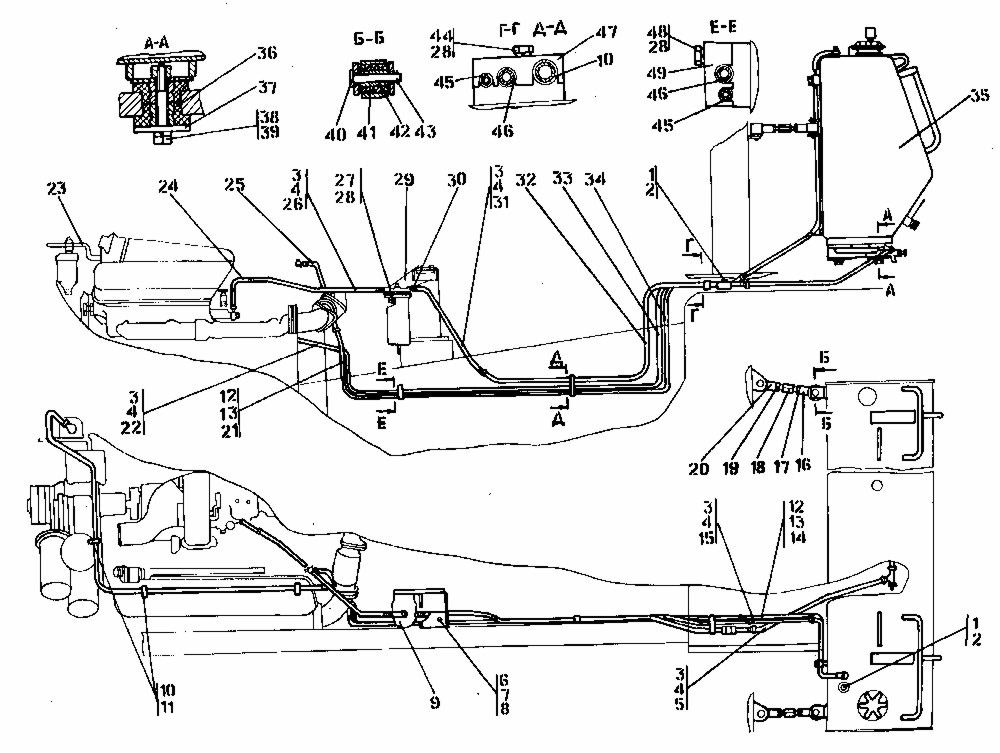

Установка топливного бака

Рис.	Поз.	Обозначение	Наименование
61		1502-25-1СП	Установка топливного бака
61		1502-25-1-20СП	Установка топливного бака
61	23	2002-25-11СП	Трубопровод
61	23	2002-25-11-20СП	Трубопровод
61	32	1502-25-24СП	Трубопровод
61	32	1502-25-24-20СП	Трубопровод
61	33	1502-25-25СП	Трубопровод
61	33	1502-25-25-20СП	Трубопровод
61	34	1502-25-26СП	Трубопровод
61	34	1502-25-26-20СП	Трубопровод
61	29	1502-25-27СП	Кронштейн
61	29	1502-25-27-20СП	Кронштейн
61	24	1502-25-28СП	Трубопровод
61	24	1502-25-28-20СП	Трубопровод
61	23	1502-25-29СП	Трубопровод
61	35	2001-25-10СП	Бак топливный
61	35	2001-25-10-20СП	Бак топливный
61	20	2501-25-33СП	Втулка
61	20	2501-25-33-20СП	Втулка
61	16	2501-25-33-01СП	Втулка
61	16	2501-25-33-01-20СП	Втулка
61	36	2501-25-37СП	Амортизатор
61	12	41 5190СП	Хомут (допускается замена на поз.13)
61	3	41 5190-02СП	Хомут (допускается замена на поз.4)
61	49	1502-25-7	Прижим
61	30	1502-25-10	Наконечник
61	18	2001-25-27	Стержень
61	18	2001-25-27-20	Стержень
61	42	2501-25-108	Втулка
61	42	2501-25-108-20	Втулка
61	47	2502-25-2	Хомут
61	37	2501-26-341	Шайба
61	41	400093	Втулка
61	21	46 0401-05	Рукав
61	21	46 0401-05-20	Рукав
61	14	46 0401-09	Рукав
61	14	46 0401-09-20	Рукав
61	22	46 0601-11	Рукав
61	22	46 0601-11-20	Рукав
61	15	46 0601-13	Рукав
61	15	46 0601-13-20	Рукав
61	26	46 0601-15	Рукав
61	26	46 0601-15-20	Рукав
61	31	46 0601-21	Рукав
61	31	46 0601-21-20	Рукав
61	5	46 0601-29	Рукав
61	5	46 0601-29-20	Рукав
61	1	700-37-2077	Пробка
61	1	700-37-2077-20	Пробка
61	10	700-40-6684-05	Прокладка
61	46	700-40-6684-07	Прокладка
61	45	700-40-6684-08	Прокладка
61	11	700-41-2866	Хомутик
61	11		Болты ГОСТ 7795-70
61	38	280570	Болт М16?1,5-6g?105
61	38	28 0570-20	Болт М16?1,5-6g?105
61	38		Болты ГОСТ 7796-70
61	27		Болт М8-6g?25
61	48		Болт М8-6g?30
61	44		Болт М8-6g?35
61	6		Болт М12?1,25-6g?25
61	6		Гайки ГОСТ 5915-70
61	19		Гайка М16?1,5-6Н
61	17	300268	Гайка М16?1,5LН?6Н
61	17	30 0265-20	Гайка М16?1,5LН?6Н
61	40	470570	Ось 6-16¦9?75/40Х.2.
61	40		28…35Ц9хр ГОСТ 9650-80
61	40		Шайбы ГОСТ 6402-70
61	28		Шайба 8Т.65Г
61	7		Шайба 12.ОТ.65Г
61	39		Шайба 16.ОТ.65Г
61	39		Шайбы ГОСТ 11371-78
61	8	310210	Шайба 12?2.01
61	8	31 0210-20	Шайба 12?2.01
61	43		Шплинт 4?40 ГОСТ 397-79
61	2		Кольцо 12?16
61	2		МН 4152-62
61	13		Хомут стяжной червячный 11018-У-01
61	13		ПО 4.435.141ТУ (допускается замена на поз.12)
61	4		Хомут стяжной червячный 1028-У-02
61	4		ПО 4.435.002ТУ (допускается замена на поз.3)
61	9		Фильтр грубой очистки топлива (из комплекта двигателя ЯМЗ-23
