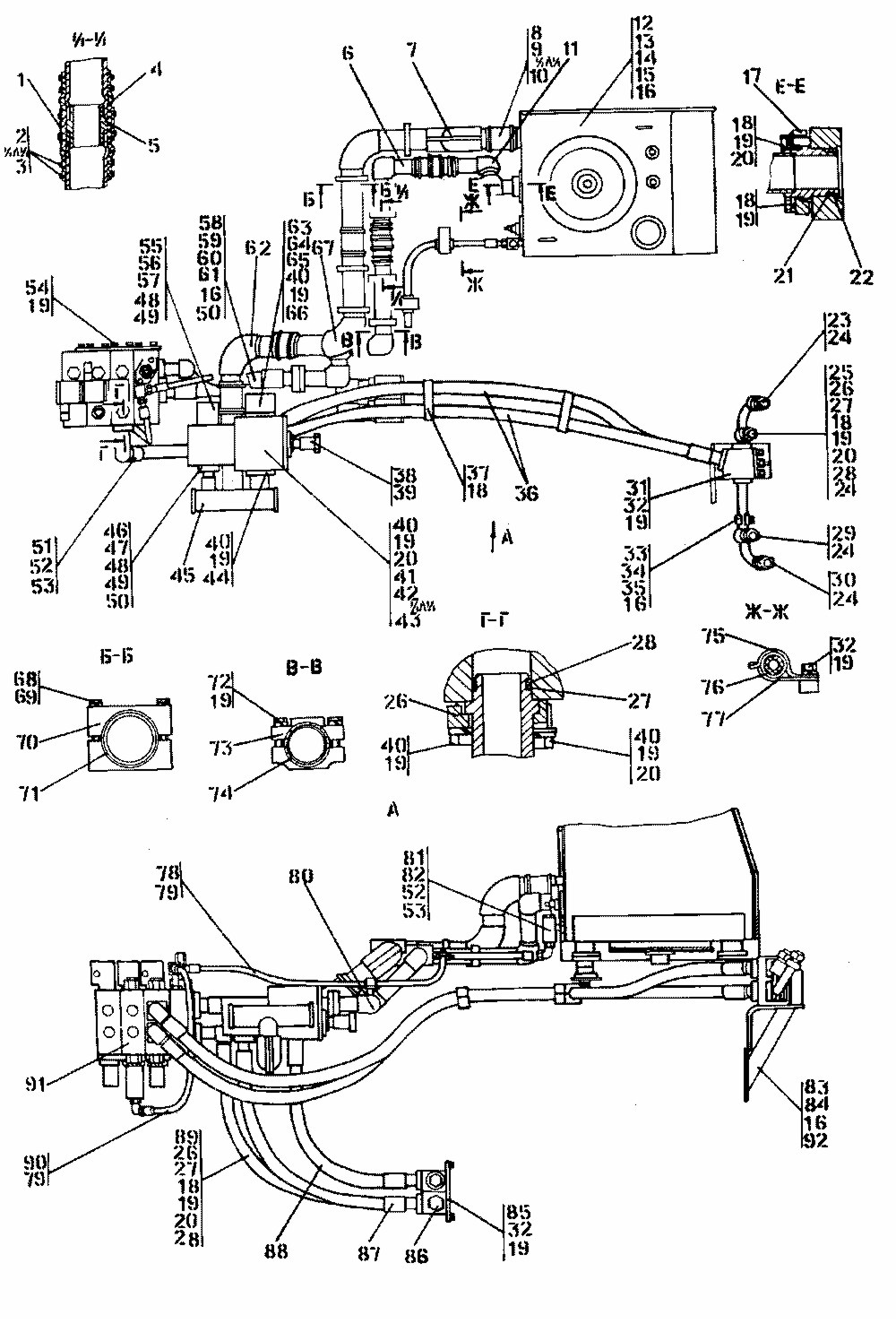

Установка гидросистемы

Рис.	Поз.	Обозначение	Наименование
63		1501-26-1СП	Установка гидросистемы
63		1501-26-1-20СП	Установка гидросистемы
63	83	1501-26-30СП	Кронштейн
63	83	1501-26-30-20СП	Кронштейн
63	36	3501-26-177-07СП	Рукав ?25
63	36	3501-26-177-07-20СП	Рукав ?25
63	90	404-26-213-13СП	Рукав ?12
63	90	404-26-213-13-20СП	Рукав ?12
63	78	404-26-213-17СП	Рукав ?12
63	78	404-26-213-17-20СП	Рукав ?12
63	91	2001-26-21-01СП	Распределитель
63	91		секционный
63	91	2001-26-21-01-20СП	Распределитель
63	91		секционный
63	12	2001-26-30СП	Бак гидросистемы
63	12	2001-26-30-20СП	Бак гидросистемы
63	89	3501-26-177-06СП	Рукав ?25
63	89	3501-26-177-06-20СП	Рукав ?25
63	88	404-26-118-15СП	Рукав ?25
63	88	404-26-118-15-20СП	Рукав ?25
63	87	404-26-118-16СП	Рукав ?25
63	87	404-26-118-16-20СП	Рукав ?25
63	7	2001-26-43СП	Трубопровод
63	7	2001-26-43-20СП	Трубопровод
63	6	2001-26-49СП	Трубопровод
63	6	2001-26-49-20СП	Трубопровод
63	11	2001-26-50СП	Трубопровод
63	11	2001-26-50-20СП	Трубопровод
63	86	2001-26-52СП	Клапан
63	86	2001-26-52-20СП	Клапан
63	81	2001-26-54СП	Клапан
63	81	2001-26-54-20СП	Клапан
63	29	2001-26-60СП	Трубопровод
63	29	2001-26-60-20СП	Трубопровод
63	23	2001-26-61СП	Трубопровод
63	23	2001-26-61-20СП	Трубопровод
63	30	2001-26-61-01СП	Трубопровод
63	30	2001-26-61-01-20СП	Трубопровод
63	24	2001-26-67СП	Заглушка
63	24	2001-26-67-20СП	Заглушка
63	45	2001-26-70СП	Трубопровод
63	45	2001-26-70-20СП	Трубопровод
63	80	2001-26-72СП	Трубопровод
63	80	2001-26-72-20СП	Трубопровод
63	62	2001-26-78СП	Трубопровод
63	62	2001-26-78-20СП	Трубопровод
63	67	2001-26-79СП	Трубопровод
63	67	2001-26-79-20СП	Трубопровод
63	46	2701-26-18СП	Трубопровод
63	13	2501-25-37СП	Амортизатор
63	58	2501-26-152СП	Рукав
63	58	2501-26-152-20СП	Рукав
63	51	2601-26-14-01СП	Тройник
63	51	2601-26-14-01-20СП	Тройник
63	10	5001-26-130СП	Хомут (допускается замена на поз.9)
63	10	5001-26-130-20СП	Хомут
63	3	5001-26-130-02СП	Хомут (допускается замена на поз.2)
63	3	5001-26-130-02-20СП	Хомут
63	33	1501-26-5	Планка
63	33	1501-26-5-20	Планка
63	31	1501-26-6	Коллектор
63	31	1501-26-6-20	Коллектор
63	85	2001-26-231	Планка
63	85	2001-26-231-20	Планка
63	25	2001-26-229	Угольник
63	25	2001-26-229-20	Угольник
63	34	2001-26-196	Планка
63	34	2001-26-196-20	Планка
63	38	2001-16-32	Муфта
63	26	2501-26-83	Фланец
63	26	2501-26-83-20	Фланец
63	75	2501-26-216	Скоба
63	75	2501-26-216-20	Скоба
63	77	2501-26-217	Планка
63	77	2501-26-217-20	Планка
63	55	2501-26-303	Фланец
63	55	2501-26-303-20	Фланец
63	14	2501-26-341	Шайба
63	1	2501-26-346	Бандаж
63	1	2501-26-346-20	Бандаж
63	17	2501-26-362	Фланец
63	17	2501-26-362-20	Фланец
63	73	5001-26-215	Бугель
63	73	5001-26-215-20	Бугель
63	37	2501-98-551	Бугель
63	37	2501-98-551-20	Бугель
63	70	312501-94-105	Бугель
63	70	312501-26-105-20	Бугель
63	63	404-26-23	Фланец
63	63	404-26-23-20	Фланец
63	76	400354	Втулка
63	27	440038	Кольцо защитное
63	61	440005	Шайба защитная
63	64	440049	Шайба защитная
63	21	700-40-5117	Шайба защитная
63	74	700-40-6684	Прокладка
63	71	700-40-6684-01	Прокладка
63	71		Болты ГОСТ 7795-70
63	68		Болт М8-6g?70
63	56		Болт М10-6g?70
63	72	280360	Болт М12?1,25-6g?45
63	72	28 0360-20	Болт М12?1,25-6g?45
63	65	280388	Болт М12-6g?90
63	65	28 0388-20	Болт М12-6g?90
63	15	280570	Болт М16?1,5-6g?105
63	15	28 0570-20	Болт М16?1,5-6g?105
63	15		Болты ГОСТ 7796-70
63	57	280250	Болт М10-6g?40
63	57	28 0250-20	Болт М10-6g?40
63	47		Болт М10-6g?30
63	32		Болт М12?1,25-6g?25
63	40		Болт М12-6g?40
63	18		Болт М12?1,25-6g?40
63	54		Болт М12-6g?35
63	84		Болт М16?1,5-6g?35
63	35		Болт М16?1,5-6g?45
63	92		Гайка М16?1,5-6Н ГОСТ 5915-70
63	92		Шайбы ГОСТ 6402-70
63	69		Шайба 8Т
63	48		Шайба 10 ОТ
63	19		Шайба 12 ОТ
63	16		Шайба 16.ОТ
63	16		Шайбы ГОСТ 11371-78
63	20	310210	Шайба 12?2
63	20	31 0210-20	Шайба 12?2
63	66		Кольцо 038-046-46-2-3 ГОСТ 18829-73
63	66		Кольца ГОСТ 18829-73/ ТУ 38.005.204-84
63	79		Кольцо 012-016-25-2-51-1668
63	28		Кольцо 032-038-36-2-51-1668
63	52		Кольцо 018-022-25-2-51-1668
63	49		Кольцо 039-045-36-2-51-1668
63	50		Кольцо 042-050-46-2-51-1668
63	22		Кольцо 050-060-58-2-51-1668
63	44		Кольцо 060-070-58-2-51-1668
63	41		Кольцо 100-110-58-2-ИРП 1314-1
63	39	580307	Кольцо С34 ГОСТ 13940-86
63	53	Н.036.23.022	Контргайка
63	53	Н.036.23.022-01	Контргайка
63	42		Насос НШ-100-50-4-Л ОСТ 23.1.92-88 (допускается замена на по
63	42		Насос НШ-100-50-4-ЛТ ОСТ 23.1.92-88
63	43		Насос НШ-100А-50А-3-1 ТУ 4791-001-07504519-97 (допускается з
63	43		Насос НШ-100А-50А-3-Л ТУ 4791-001-07504519-97
63	43		Хомуты стяжные червячные ПО 4.435.002 ТУ
63	9		Хомут 1085-У-02 (допускается замена на поз.10)
63	2		Хомут 1070-У-02 (допускается замена на поз3)
