Установка гидроцилиндров
Главная » T-15.01Я » Установка гидроцилиндров
| Рис. | Поз. | Обозначение | Наименование |
|---|

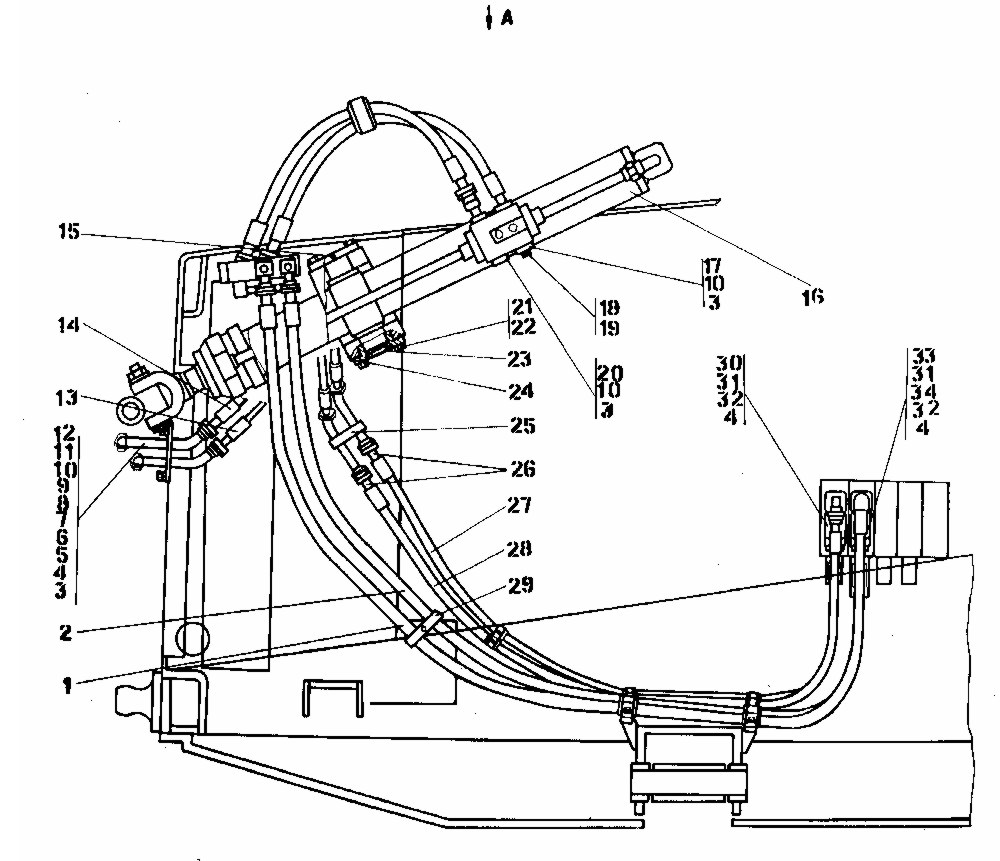

| 68 | | 2001-26-10-01СП | Установка гидроцилиндров |
| 68 | | 2001-26-10-01-20СП | Установка гидроцилиндров |
| 68 | 13 | 2001-26-37СП | Рукав ?16 |
| 68 | 13 | 2001-26-37-20СП | Рукав ?16 |
| 68 | 14 | 2001-26-37-01СП | Рукав ?16 |
| 68 | 14 | 2001-26-37-01-20СП | Рукав ?16 |
| 68 | 27 | 2001-26-37-02СП | Рукав ?16 |
| 68 | 27 | 2001-26-37-02-20СП | Рукав ?16 |
| 68 | 28 | 2001-26-37-03СП | Рукав ?16 |
| 68 | 28 | 2001-26-37-03-20СП | Рукав ?16 |
| 68 | 12 | 2001-26-73СП | Трубопровод |
| 68 | 12 | 2001-26-73-20СП | Трубопровод |
| 68 | 26 | 2001-26-74СП | Трубопровод |
| 68 | 26 | 2001-26-74-20СП | Трубопровод |
| 68 | 16 | 1501-26-501СП | Гидроцилиндр ?110 |
| 68 | 16 | 1501-26-501-20СП | Гидроцилиндр ?110 |
| 68 | 1 | 3501-26-177-09СП | Рукав ?25 |
| 68 | 1 | 3501-26-177-09-20СП | Рукав ?25 |
| 68 | 2 | 404-26-118-05СП | Рукав ?25 |
| 68 | 2 | 404-26-118-05-20СП | Рукав ?25 |
| 68 | 15 | 700-41-2151СП | Масленка |
| 68 | 15 | 700-41-2151-20СП | Масленка |
| 68 | 24 | 2001-26-120 | Крышка |
| 68 | 11 | 2001-26-125 | Фланец |
| 68 | 11 | 2001-26-125-20 | Фланец |
| 68 | 23 | 2001-26-132 | Заглушка |
| 68 | 23 | 2001-26-132-20 | Заглушка |
| 68 | 33 | 2001-26-183 | Фланец |
| 68 | 33 | 2001-26-183-20 | Фланец |
| 68 | 30 | 2001-26-184 | Фланец |
| 68 | 30 | 2001-26-184-20 | Фланец |
| 68 | 20 | 2001-26-190 | Заглушка |
| 68 | 20 | 2001-26-190-20 | Заглушка |
| 68 | 17 | 2001-26-191 | Заглушка |
| 68 | 17 | 2001-26-191-20 | Заглушка |
| 68 | 10 | 2001-26-193 | Кольцо защитное |
| 68 | 29 | 2501-98-551 | Бугель |
| 68 | 29 | 2501-98-551-20 | Бугель |
| 68 | 25 | 2601-28-60 | Бугель |
| 68 | 25 | 2601-28-60-20 | Бугель |
| 68 | 9 | 400-26-55 | Заглушка |
| 68 | 9 | 400-26-55-20 | Заглушка |
| 68 | 18 | 375245 | Пробка |
| 68 | 18 | 37 5245-20 | Пробка |
| 68 | 31 | 440038 | Кольцо защитное |
| 68 | 31 | | Болты ГОСТ 7796-70 |
| 68 | 8 | | Болт М10-6gх30 |
| 68 | 34 | 280348 | Болт М12х1,25-6gх35 |
| 68 | 34 | 28 0348-20 | Болт М12х1,25-6gх35 |
| 68 | 32 | 280366 | Болт М12-6gх75 |
| 68 | 32 | 28 0366-20 | Болт М12-6gх75 |
| 68 | 7 | 280383 | Болт 3М12-6gх85 |
| 68 | 7 | 28 0383-20 | Болт 3М12-6gх85 |
| 68 | 21 | 280544 | Болт М16х1,5-6gх45 |
| 68 | 21 | 28 0544-20 | Болт М16х1,5-6gх45 |
| 68 | 21 | | Гайки ГОСТ 5915-70 |
| 68 | 6 | | Гайка М12-6Н.6. |
| 68 | 6 | | Шайбы ГОСТ6402-70 |
| 68 | 5 | | Шайба 10.ОТ.65Г |
| 68 | 4 | | Шайба 12.ОТ.65Г |
| 68 | 22 | | Шайба 16.ОТ.65Г |
| 68 | 19 | | Кольцо |
| 68 | 19 | | 007-011-25-2-51-1668 ГОСТ 18829-73/ |
| 68 | 19 | | ТУ 31.005.204-84 |
| 68 | 3 | | Кольцо 002-028-36-2-3 ГОСТ 18829-73 |

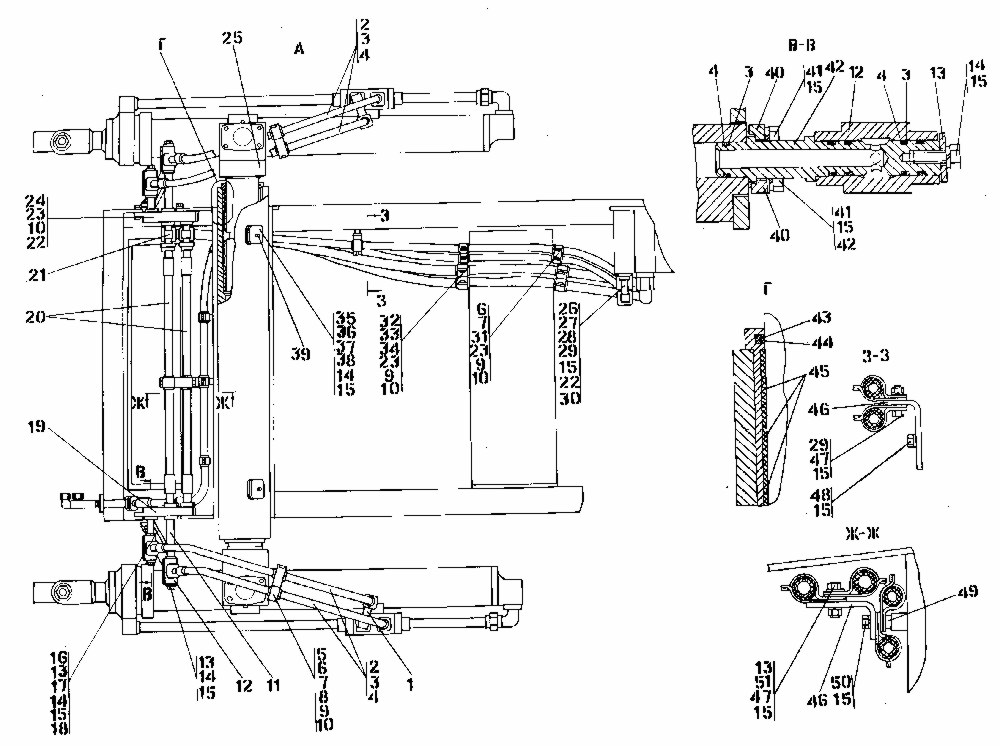

| 69 | 20 | 2001-26-36-02СП | Рукав ?20 |
| 69 | 20 | 2001-26-36-02-20СП | Рукав ?20 |
| 69 | 2 | 2001-26-36-01СП | Рукав ?20 |
| 69 | 2 | 2001-26-36-01-20СП | Рукав ?20 |
| 69 | 1 | 2001-26-39СП | Трубопровод |
| 69 | 1 | 2001-26-39-20СП | Трубопровод |
| 69 | 26 | 2001-26-40СП | Трубопровод |
| 69 | 26 | 2001-26-40-20СП | Трубопровод |
| 69 | 25 | 2001-26-42СП | Ось |
| 69 | 25 | 2001-26-42-20СП | Ось |
| 69 | 21 | 2001-26-75СП | Тройник |
| 69 | 21 | 2001-26-75-20СП | Тройник |
| 69 | 24 | 2001-26-76СП | Коллектор |
| 69 | 24 | 2001-26-76-20СП | Коллектор |
| 69 | 19 | 2001-26-76-01СП | Коллектор |
| 69 | 19 | 2001-26-76-01-20СП | Коллектор |
| 69 | 39 | 700-41-2151СП | Масленка |
| 69 | 39 | 700-41-2151-20СП | Масленка |
| 69 | 12 | 2001-26-123 | Коллектор |
| 69 | 12 | 2001-26-123-20 | Коллектор |
| 69 | 40 | 2001-26-125 | Фланец |
| 69 | 40 | 2001-26-125-20 | Фланец |
| 69 | 42 | 2001-26-128 | Переходник |
| 69 | 42 | 2001-26-128-20 | Переходник |
| 69 | 11 | 2001-26-128-01 | Переходник |
| 69 | 11 | 2001-26-128-01-20 | Переходник |
| 69 | 16 | 2001-26-133 | Серьга |
| 69 | 16 | 2001-26-133--20 | Серьга |
| 69 | 44 | 2001-26-135 | Кольцо уплотнительное |
| 69 | 45 | 2001-26-137 | Втулка опорная |
| 69 | 5 | 2001-26-192 | Прокладка |
| 69 | 5 | 2001-26-192-20 | Прокладка |
| 69 | 3 | 2001-26-193 | Кольцо защитное |
| 69 | 35 | 46-26-654 | Стопор |
| 69 | 36 | 46-26-659 | Крышка |
| 69 | 36 | 46-26-659-20 | Крышка |
| 69 | 27 | 2501-26-83 | Фланец |
| 69 | 27 | 2501-26-83-20 | Фланец |
| 69 | 32 | 2501-26-220 | Скоба |
| 69 | 32 | 2501-26-220-20 | Скоба |
| 69 | 33 | 2501-26-221 | Планка |
| 69 | 33 | 2501-26-221-20 | Планка |
| 69 | 6 | 2501-26-300 | Скоба |
| 69 | 6 | 2501-26-300-20 | Скоба |
| 69 | 7 | 2501-26-301 | Планка |
| 69 | 7 | 2501-26-301-20 | Планка |
| 69 | 46 | 312501-94-155 | Планка |
| 69 | 46 | 312501-94-155-20 | Планка |
| 69 | 49 | 401-89-48-01 | Втулка |
| 69 | 13 | 315211 | Шайба |
| 69 | 13 | 31 5211-20 | Шайба |
| 69 | 34 | 40 0354-03 | Втулка |
| 69 | 31 | 40 0354-05 | Втулка |
| 69 | 28 | 440038 | Кольцо защитное |
| 69 | 37 | 315425 | Шайба |
| 69 | 37 | 31 5425-20 | Шайба |
| 69 | 17 | 58-51-2001 | Бонка |
| 69 | 38 | 700-40-6563 | Прокладка |
| 69 | 38 | 700-40-6563-20 | Прокладка |
| 69 | 38 | | Болты ГОСТ 7796-70 |
| 69 | 41 | | Болт М10-6gх30 |
| 69 | 48 | | Болт М12х1,25-6gх25 |
| 69 | 14 | | Болт М12х1,25-6gх30 |
| 69 | 29 | | Болт М12-6gх35 |
| 69 | 8 | 280520 | Болт М16х1,5-6gх30 |
| 69 | 8 | 28 0520-20 | Болт М16х1,5-6gх30 |
| 69 | 51 | 280350 | Болт М12х1,25-6gх40 |
| 69 | 51 | 28 0350-20 | Болт М12х1,25-6gх40 |
| 69 | 50 | | Болт М12х1,25-6gх55 |
| 69 | 23 | 280544 | Болт М16х1,5-6gх45 |
| 69 | 23 | 28 0544-20 | Болт М16х1,5-6gх45 |
| 69 | 23 | | Гайки ГОСТ 5915-70 |
| 69 | 47 | | Гайка М12-6Н.6 |
| 69 | 9 | | Гайка М16х1,5-6Н. |
| 69 | 9 | | Шайбы ГОСТ 6402-70 |
| 69 | 15 | | Шайба 12.ОТ.65Г |
| 69 | 10 | | Шайба 16.ОТ.65Г |
| 69 | 10 | | Шайбы ГОСТ 11571-78 |
| 69 | 42 | 310170 | Шайба 10.01.10 |
| 69 | 42 | 31 0170-20 | Шайба 10.01.10 |
| 69 | 22 | 310210 | Шайба 12х2.01.10 |
| 69 | 22 | 31 0210-20 | Шайба 12х2.01.10 |
| 69 | 18 | 310270 | Шайба 16.01.08КП |
| 69 | 18 | 31 0270-20 | Шайба 16.01.08КП |
| 69 | 18 | | Кольца ГОСТ18829-73/ |
| 69 | 18 | | ТУ 38.005.204-84 |
| 69 | 30 | | Кольцо |
| 69 | 30 | | 032-038-36-2-51-1668 |
| 69 | 43 | | Кольцо |
| 69 | 43 | | 135-145-58-2-51-1668 |
| 69 | 4 | | Кольцо 022-028-36-2-3 ГОСТ 18829-73 |
|
|
