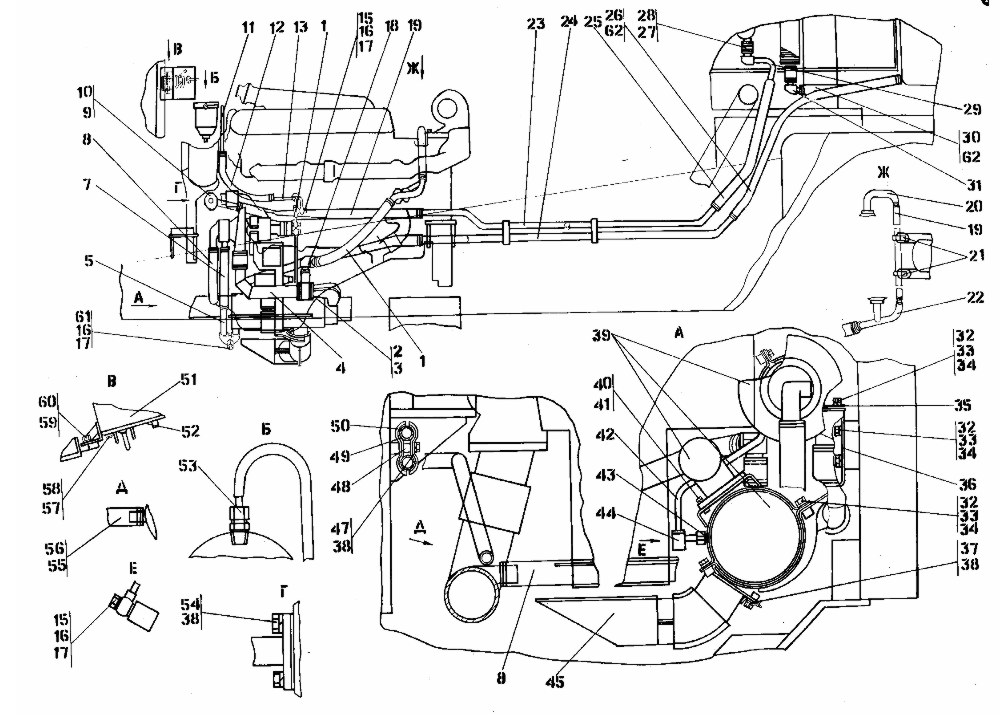

Установка системы подогрева

Рис.	Поз.	Обозначение	Наименование
71		2002-43-2СП	Установка системы
71			подогрева
71		2002-43-2-20СП	Установка системы
71			подогрева
71	5	2002-43-13СП	Трубопровод
71	18	2002-43-14СП	Угольник
71	4	2002-43-16СП	Воздуховод
71	43	2002-43-17СП	Скоба
71	11	2002-43-18СП	Топливопровод
71	42	2002-43-19СП	Топливопровод
71	36	2002-43-20СП	Кронштейн
71	44	2002-43-21СП	Переходник
71	35	2002-43-22СП	Скоба
71	10	2002-43-26СП	Патрубок
71	10	2002-43-26-20СП	Патрубок
71	23	2002-43-27СП	Трубопровод
71	23	2002-43-27-20СП	Трубопровод
71	29	2002-43-28СП	Трубопровод
71	29	2002-43-28-20СП	Трубопровод
71	31	2002-43-29СП	Трубопровод
71	31	2002-43-29-20СП	Трубопровод
71	24	2002-43-30СП	Трубопровод
71	24	2002-43-30-20СП	Трубопровод
71	45	2002-43-31СП	Газовод
71	22	2002-43-32СП	Патрубок
71	20	2002-43-33СП	Патрубок
71	13	2001-43-18СП	Топливопровод
71	14	403-43-114СП	Кран
71	51	312505-43-17-01СП	Корпус
71	16	46-43-313	Прокладка (допускается замена на деталь поз.17)
71	50	58-60-213	Планка
71	50	58-60-213-20	Планка
71	48	58-89-146	Втулка
71	49	700-40-6684-09	Прокладка
71	61	700-41-2622	Болт зажимной
71	37	285130	Болт
71	15	415125	Болт
71	53	415149	Штуцер
71	9	450293	Прокладка
71	12	46 0601-25	Рукав
71	25	46 0601-27	Рукав
71	19	46 0601-32	Рукав
71	56	46 0601-36	Рукав
71	30	46 0901-21	Рукав
71	26	46 0901-25	Рукав
71	28	461201	Рукав
71	7	46 1201-16	Рукав
71	1	46 1201-25	Рукав
71	8	46 1201-33	Рукав
71	2	461501	Рукав
71	21	700-41-2548	Хомутик
71	21		Болты ГОСТ 7796-70
71	54		Болт М8-6gх25
71	47		Болт М8-6gх35
71	60		Болт М10-6gх20
71	32		Болт М12х1,25-6gх30
71	32		Болты ГОСТ 7798-70
71	40		Болт М6-6gх16
71	58		Винт В.М5-6gх12 ГОСТ 17473-80
71	58		Шайбы ГОСТ 6402-70
71	57		Шайба 5.65Г
71	41		Шайба 6Т.65Г
71	38		Шайба 8Т.65Г
71	59		Шайба 10.ОТ.65Г
71	33		Шайба 12.ОТ.65Г
71	33		Шайбы ГОСТ 11371-78
71	34	310210	Шайба 12х2.01
71	17		Кольцо 12х16МН4152-62 (допускается замена на поз.16)
71	39		Подогреватель
71	39		ПЖД 30Г-1015006-01
71	39		ОСТ 37.001.046-87
71	52		Щиток управления
71	52		ПЖД 600И-1015410
71	52		Хомуты стяжные
71	52		червячные
71	52		ПО 4.435.002ТУ
71	55		Хомут 1028-У-02
71	62		Хомут 1040-У-02
71	27		Хомут 1045-У-02
71	3		Хомут 1055-У-02
