Система охлаждения двигателя и трансмиссии

Рис.	Поз.	Обозначение	Наименование

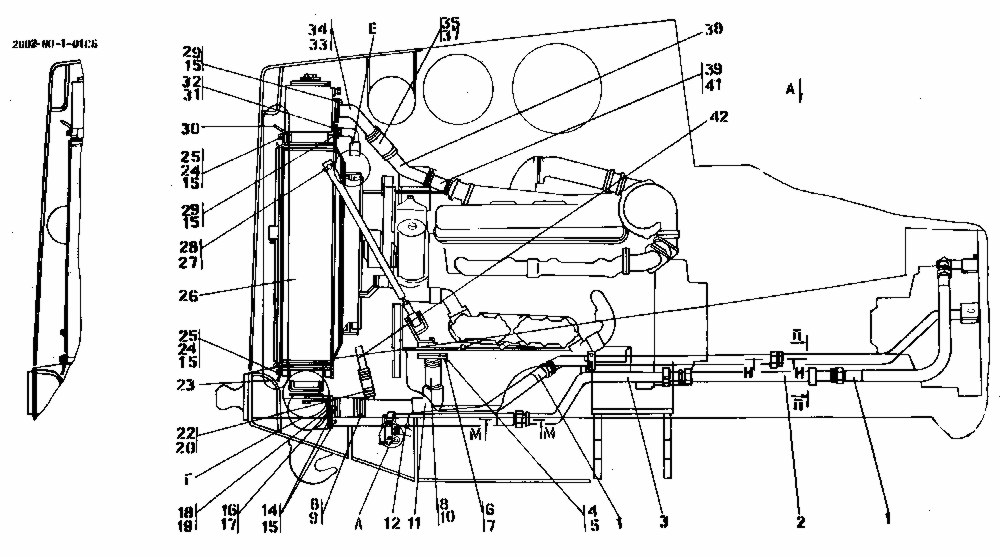

83		2002-60-1-01СП	Система охлаждения двигателя и трансмиссии
83		2002-60-1-01-20СП	Система охлаждения двигателя и трансмиссии
83	38	2002-60-100СП	Трубопровод
83	38	2002-60-100-20СП	Трубопровод
83	34	2002-60-101СП	Патрубок
83	34	2002-60-101-20СП	Патрубок
83	18	2002-60-102СП	Патрубок
83	18	2002-60-102-20СП	Патрубок
83	4	2002-60-104СП	Патрубок
83	4	2002-60-104-20СП	Патрубок
83	26	2002-60-113СП	Блок радиаторов
83	26	2002-60-113-20СП	Блок радиаторов
83	16	2002-60-125СП	Патрубок
83	16	2002-60-125-20СП	Патрубок
83	3	2002-60-126СП	Трубопровод
83	3	2002-60-126-20СП	Трубопровод
83	42	2002-60-131СП	Трубопровод
83	42	2002-60-131-20СП	Трубопровод
83	32	2002-60-132СП	Патрубок
83	32	2002-60-132-20СП	Патрубок
83	11	2002-60-134СП	Трубопровод
83	11	2002-60-134-20СП	Трубопровод
83	8	5001-26-130СП	Хомут
83	8	5001-26-130-20СП	Хомут
83	35	5001-26-130-02СП	Хомут
83	35	5001-60-130-02-20СП	Хомут
83	39	46-60-366СП	Хомут
83	39	46-60-366-20СП	Хомут
83	12	46-60-392-03СП	Рукав
83	12	46-60-392-03-20СП	Рукав
83	1	46-60-392-06СП	Рукав
83	1	46-60-392-06-20СП	Рукав
83	22	58-60-180СП	Хомут
83	22	58-60-180-20СП	Хомут
83	23	2001-60-50	Щиток
83	23	2001-60-50-20	Щиток
83	30	2001-60-51	Щиток
83	30	2001-60-51-20	Щиток
83	25	46-11-476	Шайба
83	25	46-11-476-20	Шайба
83	28	700-31-2242	Шайба стопорная
83	28	700-31-2242-20	Шайба стопорная
83	17	700-40-6097	Прокладка
83	17	700-40-6097-20	Прокладка
83	31	700-40-6097	Прокладка
83	31	700-40-6097-20	Прокладка
83	33	450275	Прокладка
83	33	45 0275-20	Прокладка
83	5	450292	Прокладка
83	5	45 0292-20	Прокладка
83	20	46 1201-05	Рукав
83	20	46 1201-05-20	Рукав
83	41	461401	Рукав
83	41	46 1401-20	Рукав
83	37	46 1501-03	Рукав
83	37	46 1501-03-20	Рукав
83	10	461701	Рукав
83	10	46 1701-20	Рукав
83	9	46 1701-01	Рукав
83	9	46 1701-01-20	Рукав
83	9		Болты ГОСТ 7796-70
83	6	280250	Болт М10-6g?40
83	6	28 0250-20	Болт М10-6g?40
83	6		Болты ГОСТ 7796-70
83	24		Болт М12?1,25-6g?30
83	27	280342	Болт М12?1,25-6g?30
83	27	28 0342-20	Болт М12?1,25-6g?30
83	14		Болт М12-6g?35
83	29	280348	Болт М12?1,25-6g?35
83	29	28 0348-20	Болт М12?1,25-6g?35
83	29		Шайбы ГОСТ 6402-70
83	7		Шайба 10 ОТ
83	15		Шайба 12.ОТ
83	19		Кольцо 080-090-58-2-3 ГОСТ 18829-73

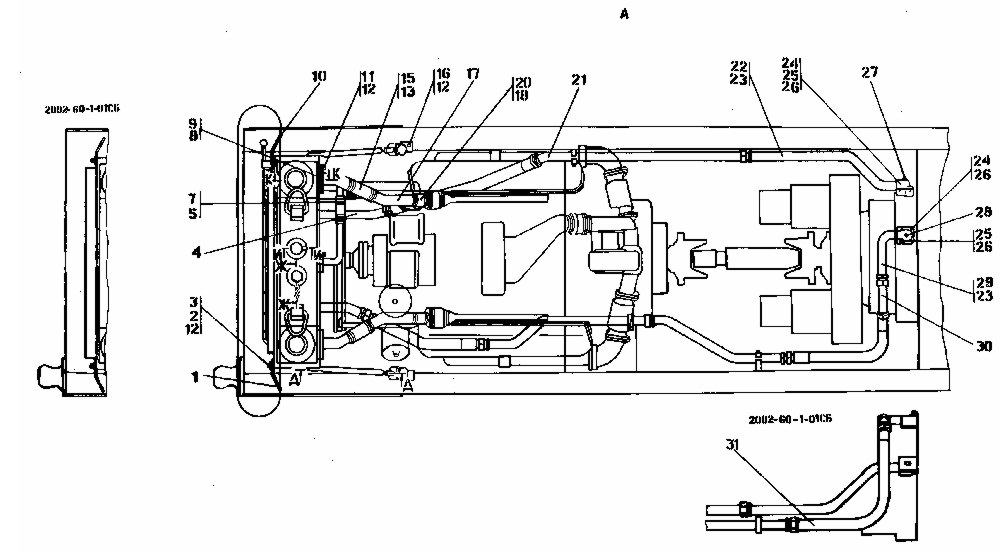

84	17	2002-60-100СП	Трубопровод
84	17	2002-60-100-20СП	Трубопровод
84	9	2002-60-101-01СП	Патрубок
84	9	2002-60-101-01-20СП	Патрубок
84	31	2002-60-116-01СП	Трубопровод
84	31	2002-60-116-01-20СП	Трубопровод
84	21	2002-60-123-01СП	Трубопровод
84	21	2002-60-123-01-20СП	Трубопровод
84	4	2002-60-124СП	Патрубок
84	4	2002-60-124-20СП	Патрубок
84	30	2002-60-127СП	Трубопровод
84	30	2002-60-127-20СП	Трубопровод
84	29	2002-60-128СП	Патрубок
84	29	2002-60-128-20СП	Патрубок
84	22	2002-60-136СП	Патрубок
84	22	2002-60-136-20СП	Патрубок
84	15	5001-26-130-02СП	Хомут
84	15	5001-60-130-02-20СП	Хомут
84	20	46-60-366СП	Хомут
84	20	46-60-366-20СП	Хомут
84	7	58-60-180СП	Хомут
84	7	58-60-180-20СП	Хомут
84	10	2001-60-49	Щиток
84	10	2001-60-49-20	Щиток
84	1	2001-60-119	Щиток
84	1	2001-60-119-20	Щиток
84	3	46-11-476	Шайба
84	3	46-11-476-20	Шайба
84	8	450275	Прокладка
84	8	45 0275-20	Прокладка
84	5	46 1201-05	Рукав
84	5	46 1201-05-20	Рукав
84	18	461401	Рукав
84	18	46 1401-20	Рукав
84	13	46 1501-03	Рукав
84	13	46 1501-03-20	Рукав
84	13		Болты ГОСТ 7795-70
84	24		Болт М10-6g?70
84	24		Болты ГОСТ 7796-70
84	25		Болт М10-6g?30
84	16		Болт М12?1,25-6g?25
84	2		Болт М12?1,25-6g?30
84	11	280348	Болт М12?1,25-6g?35
84	11	28 0348-20	Болт М12?1,25-6g?35
84	11		Шайбы ГОСТ 6402-70
84	26		Шайба 10 ОТ
84	12		Шайба 12 ОТ
84	23		Кольцо 042-050-46-2-51-1668 ГОСТ 18829-73/ ТУ 38.005.204-84
84	27		Датчик сигнализатора температуры ТМ111-01 ТУ 37.003.569-90
84	28		Датчик аварийного давления масла ММ-111В ТУ 37.003.138-76
84	28		Датчик аварийного давления масла
84	28		ММ-111В-Т
84	28		ТУ 37.003.138-76

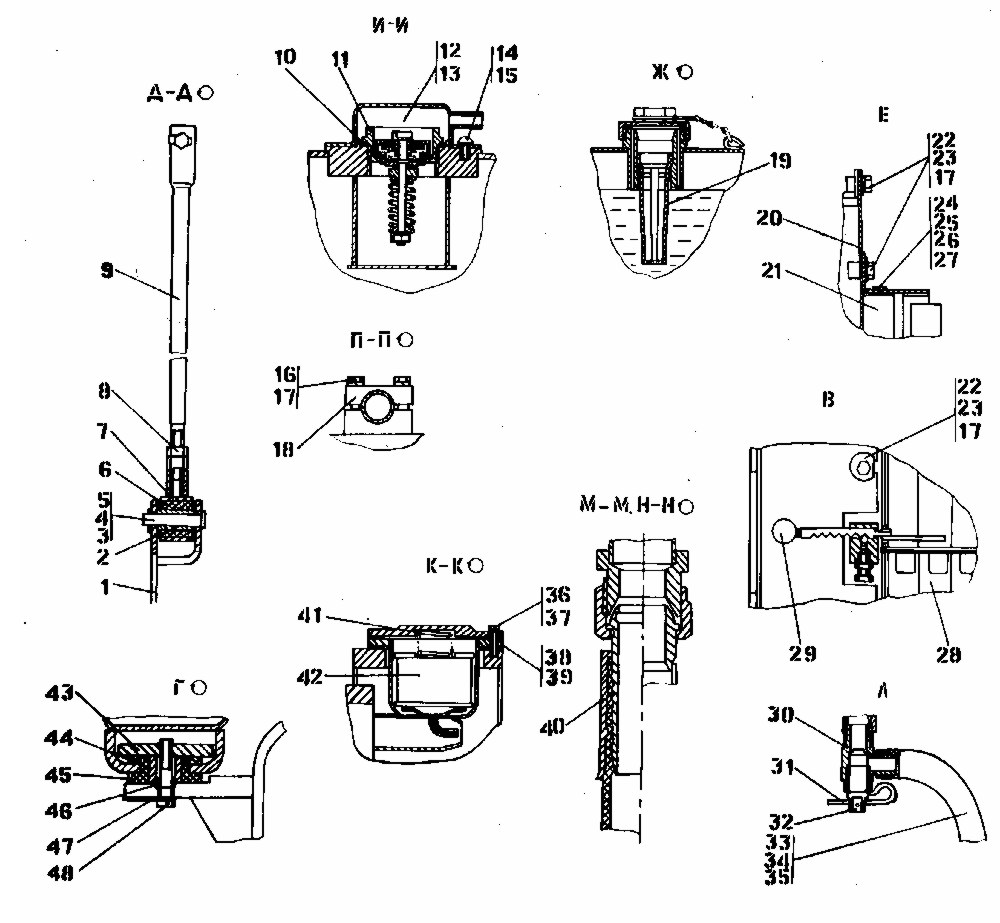

85	20	2002-60-135СП	Щит
85	20	2002-60-135-20СП	Щит
85	9	2002-60-120СП	Стяжка
85	9	2002-60-120-20СП	Стяжка
85	1	2002-60-133-01СП	Кронштейн
85	1	2002-60-133-001-20СП	Кронштейн
85	7	2001-60-103СП	Втулка
85	7	2001-60-103-20СП	Втулка
85	28	2001-60-116СП	Жалюзи
85	45	2501-21-37СП	Амортизатор
85	42	2501-60-193СП	Элемент фильтрующий
85	21	312505-60-101СП	Кожух
85	21	312505-60-101-20СП	Кожух
85	24	312505-60-120СП	Хомут
85	24	312505-60-120-20СП	Хомут
85	38	5001-60-143СП	Корпус
85	19	46-43-194СП	Фильтр
85	40	46-60-392-03СП	Рукав
85	40	46-60-392-03-20СП	Рукав
85	11	404-60-137СП	Клапан паровоздушный
85	11	404-60-137-20СП	Клапан паровоздушный
85	30	404-60-165СП	Корпус
85	12	404-60-166СП	Грибок (допускается замена на поз.13)
85	12	404-60-166-20СП	Грибок
85	13	404-60-256СП	Грибок (допускается замена на поз.12)
85	13	404-60-256-20СП	Грибок
85	33	41 5190-05СП	Хомут (допускается замена на поз.34)
85	43	2002-60-29	Плита
85	43	2002-60-29-20	Плита
85	46	2002-60-30	Втулка
85	46	2002-60-30-20	Втулка
85	47	2002-60-31	Пластина
85	47	2002-60-31-20	Пластина
85	44	2001-60-96	Амортизатор
85	44	2001-60-96-20	Амортизатор
85	2	2501-25-108	Втулка
85	2	2501-25-108-20	Втулка
85	31	2501-60-176	Стопор
85	31	2501-60-176-20	Стопор
85	22	46-11-476	Шайба
85	22	46-11-476-20	Шайба
85	29	46-23-133	Рукоятка
85	25	46-60-600	Втулка
85	25	46-60-600-20	Втулка
85	18	404-60-26-01	Бугель
85	18	404-60-26-01-20	Бугель
85	32	404-60-165	Клапан
85	41	700-38-2735	Пружина
85	26	280160	Болт
85	26	28 0160-20	Болт
85	6	400093	Втулка
85	6	40 0093-20	Втулка
85	10	450134	Кольцо
85	10	45 0134-20	Кольцо
85	39	450250	Прокладка
85	39	45 0250-20	Прокладка
85	35	46 0901-14	Рукав
85	35	46 0901-14-20	Рукав
85	35		Болты ГОСТ 7796-70
85	36		Болт М8-6g?35
85	23		Болт М12?1,25-6g?30
85	16	280365	Болт М12?1,25-6g?50
85	16	28 0365-20	Болт М12?1,25-6g?50
85	48	280562	Болт М16?1,5-6g?75
85	48	28 0562-20	Болт М16?1,5-6g?75
85	48		Винты ГОСТ 17473-80
85	14	350420	Винт АМ6-6g?8
85	14	35 0420-20	Винт ВМ6-6g?8
85	14		Гайки ГОСТ 5915-70
85	27		Гайка М8-7Н
85	8		Гайка М16?1,5-6Н
85	5	470570	Ось 6-16¦9?75 ГОСТ 9650-80
85	5		Шайбы ГОСТ 6402-70
85	15		Шайба 6Т
85	37		Шайба 8Т
85	17		Шайба 12 ОТ
85	17		Шайбы ГОСТ 11371-78
85	4	310270	Шайба 16
85	4	31 0270-20	Шайба 16
85	3		Шплинт 4?40 ГОСТ 397-79
85	34		Хомуты стяжные червячные ПО4.435.002
85	34		ТУ 1040-У-02 (допускается замена на поз.33)
