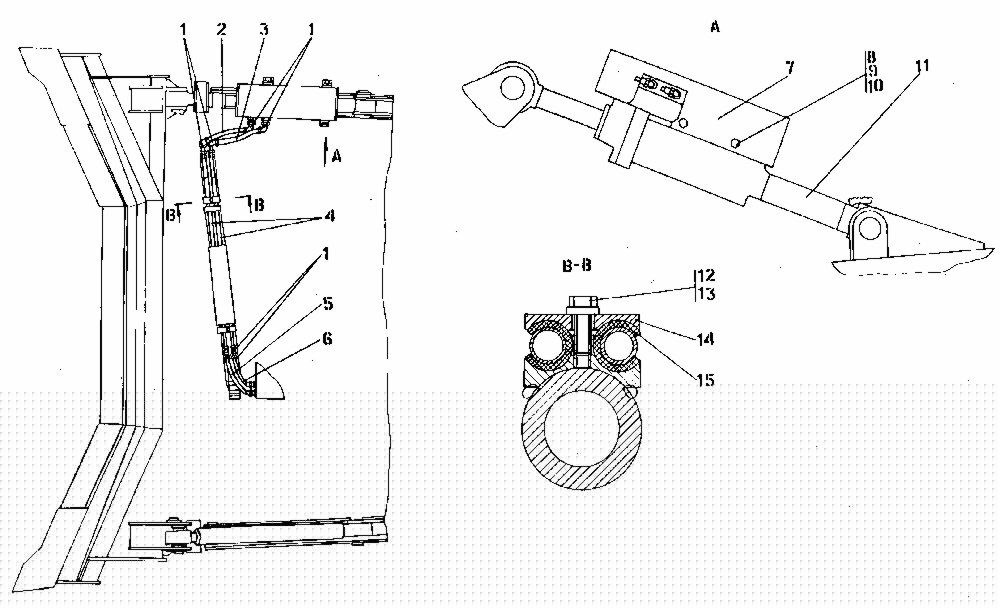

Гидросистема бульдозерного оборудования

Главная » T-15.01Я » Гидросистема бульдозерного оборудования

Рис.Поз.ОбозначениеНаименование
97011501-93-500СПГидросистема бульдозерного оборудования
97011501-93-500-20СПГидросистема бульдозерного оборудования
9711011501-93-502-01СПГидрораскос ?160
9711011501-93-502-01-20СПГидрораскос ?160
977011501-93-509СПКожух
977011501-93-509-20СПКожух
974012001-93-510-02СПТрубопровод
974012001-93-510-02-20СПТрубопровод
976012001-93-512СПРукав высокого давления ?16 армированный
976012001-93-512-20СПРукав высокого давления ?16 армированный
975012001-93-512-01СПРукав высокого давления ?16 армированный
975012001-93-512-20СПРукав высокого давления ?16 армированный
972012001-93-512-02СПРукав высокого давления ?16 армированный
972012001-93-512-02-20СПРукав высокого давления ?16 армированный
973012001-93-512-03СПРукав высокого давления ?16 армированный
973012001-93-512-03-20СПРукав высокого давления ?16 армированный
97146-26-314СПУгольник
97146-26-314-20СПУгольник
9714011501-93-633Планка
9714011501-93-633-20Планка
971540 0354-02Втулка
9715Болты ГОСТ 7796-70
9712280535Болт М16?1,5-6g?38
971228 0535-20Болт М16?1,5-6g?38
978Болт М20-6g?45
978Шайбы ГОСТ 6402-70
9713Шайба 16.ОТ
979Шайба 20.ОТ
979Шайбы ГОСТ 11371-78
9710310310Шайба 20?4
971031 0310-20Шайба 20?4
