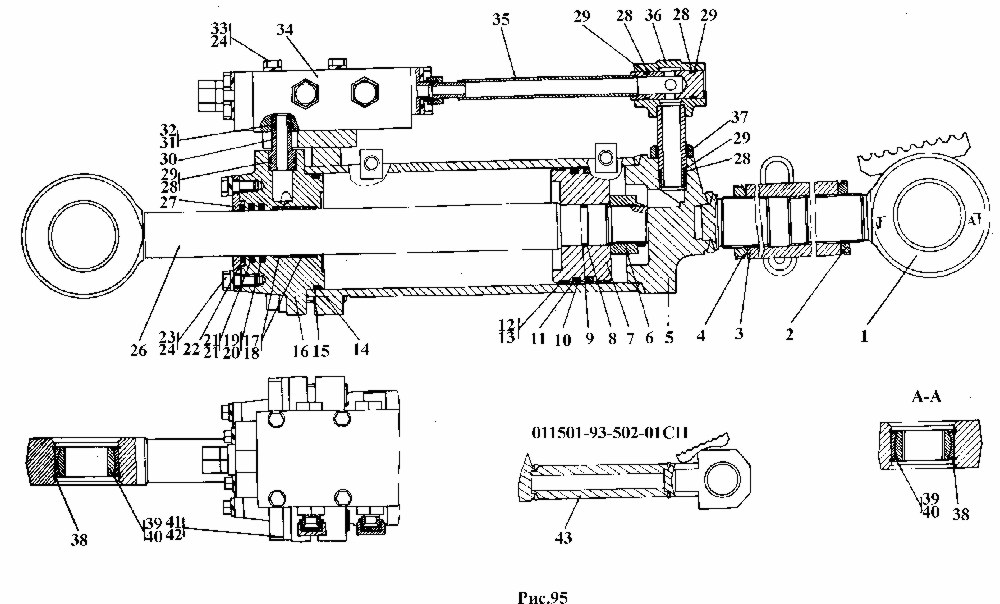

Гидрораскос 160

Рис.	Поз.	Обозначение	Наименование
98		011501-93-502СП	Гидрораскос ?160
98		011501-93-502-20СП	Гидрораскос ?160
98	5	011501-93-503СП	Корпус
98	3	011501-93-505СП	Труба
98	36	011501-93-506СП	Угольник
98	36	011501-93-506-20СП	Угольник
98	35	011501-93-507СП	Трубопровод
98	35	011501-93-507-20СП	Трубопровод
98	34	011501-93-508СП	Гидрозамок
98	34	011501-93-508-20СП	Гидрозамок
98	1	011501-93-511	Проушина
98	22	2501-93-506-04СП	Грязесъемник 3-d ГОСТ 24811-81
98	25	011501-93-601	Шток
98	25	011501-93-601-20	Шток
98	30	011501-93-617	Втулка
98	30	011501-93-617-20	Втулка
98	4	011501-93-626	Гайка специальная
98	2	011501-93-626-01	Гайка специальная
98	19	1501-26-630	Кольцо уплотнительное
98	16	012001-97-567	Крышка
98	7	012001-97-568-01	Поршень
98	32	2501-93-561	Кольцо защитное
98	29	2501-98-550	Кольцо защитное
98	15	2601-26-27	Шайба защитная
98	27	312001-26-108	Скребок
98	21	312001-26-109	Кольцо уплотнительное
98	6	312001-26-110-01	Гайка специальная
98	17	312001-26-111	Кольцо штоковое (допускается замена на дет.поз.18)
98	18	2001-26-583	Кольцо штоковое (допускается замена на дет.поз.17)
98	12	46-26-1509	Втулка опорная (допускается замена на дет.поз.13)
98	10	46-26-1512	Кольцо уплотнительное
98	37	512601-93-502	Стопор
98	37	512601-93-502-20	Стопор
98	42	315412	Шайба
98	9	440005	Шайба защитная
98	9		Болты ГОСТ 7795-70
98	33	280570	Болт М16?1,5-6g?105
98	33	28 0570-20	Болт М16?1,5-6?105
98	33		Болты ГОСТ 7796-70
98	23	280535	Болт М16?1,5-6g?38
98	23	28 0535-20	Болт М16?1,5-6g?38
98	41	280930	Болт М30?2-6g?80
98	41	28 0930-20	Болт М30?2-6g?80
98	41		Шайбы ГОСТ 6402-70
98	24		Шайба 16.ОТ.65Г
98	24		Кольца ГОСТ 18829-73/ ТУ 38.005.1168-98
98	20		Кольцо 070-080-58-2-В14-1НТА
98	11		Кольцо 140-155-85-2-В14-1НТА
98	11		Кольца ГОСТ 18829-73/ ТУ 38.005.204-84
98	31		Кольцо 022-026-25-2-51-1668
98	28		Кольцо 032-038-36-2-51-1668
98	8		Кольцо 042-050-46-2-51-1668
98	14		Кольцо 150-160-58-2-51-1668
98	38	700-58-2278	Кольцо С90 ГОСТ 13941-86
98	38		Подшипники
98	38		ТУ 37.553.130-90
98	39		Подшипник ШСП-60 (допускается замена на поз.40)
98	40		Подшипник ШСП-60К (допускается замена на поз.39)
98	13		Кольцо опорно-направляющее поршневое Е-21-160-15-4,0
98	13		ТУ 18.0105-95 (допускается замена на поз.12  )
