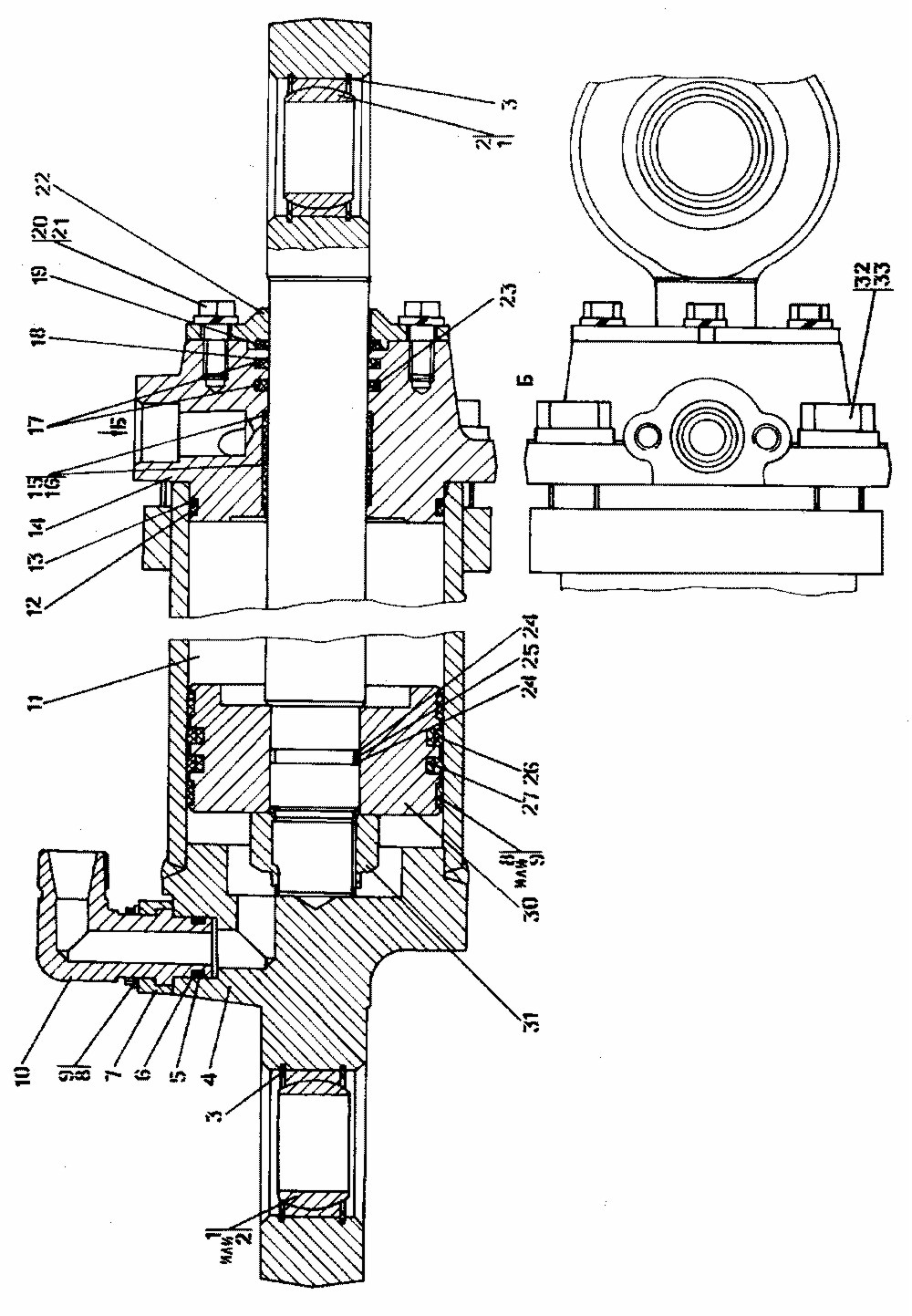

Гидроцилиндр 160

Рис.	Поз.	Обозначение	Наименование
104		011501-97-502СП	Гидроцилиндр ?160
104		011501-97-502-20СП	Гидроцилиндр ?160
104	4	011501-97-503СП	Корпус
104	19	2501-93-506-04СП	Грязесъемник 3-d ГОСТ 24811-81
104	23	1501-26-630	Кольцо уплотнительное
104	11	011501-93-601-01	Шток
104	11	011501-93-601-01-20	Шток
104	10	012001-97-553	Угольник
104	10	012001-97-553-20	Угольник
104	14	012001-97-567	Крышка
104	30	012001-97-568-01	Поршень
104	22	312001-26-108	Скребок
104	18	312001-26-109	Кольцо уплотнительное
104	31	312001-26-110-01	Гайка специальная
104	15	312001-26-111	Кольцо штоковое (доп.замена на поз.16)
104	16	200-26-583	Кольцо штоковое (доп.замена на поз.15)
104	7	2501-98-533	Фланец
104	7	2501-98-533-20	Фланец
104	6	2501-98-550	Кольцо защитное
104	13	2601-26-27	Шайба защитная
104	28	46-26-1509	Втулка опорная (допускается замена на поз.29)
104	26	46-26-1512	Кольцо уплотнительное
104	33	315412	Шайба
104	24	440005	Шайба защитная
104	24		Болты ГОСТ 7796-70
104	9		Болт М12?1,25-6g?40
104	20	280535	Болт М16?1,5-6g?38
104	20	28 0535-20	Болт М16?1,5-6g?38
104	20		Болты ГОСТ 7796-70
104	30	280935	Болт М30?2-6g?90
104	30	28 0935-20	Болт М30?2-6g?90
104	30		Шайбы ГОСТ 6402-70
104	8		Шайба 12 ОТ
104	21		Шайба 16 ОТ
104	21		Кольца ГОСТ 18829-73/ ТУ 38.005.204-84
104	5		Кольцо 032-038-36-2-51-1668
104	25		Кольцо 042-050-46-2-51-1668
104	12		Кольцо 150-160-58-2-51-1668
104	12		Кольца ГОСТ 18829-73/ ТУ 38.005.1166-98
104	17		Кольцо 070-080-58-2-В14-1-НТА
104	28		Кольцо 140-155-85-2-В14-1-НТА
104	3	700-58-2278	Кольцо С90 ГОСТ 13941-86
104	3		Подшипники
104	3		ТУ 37.553.130-90
104	1		Подшипник ШСЛ60 (допускается замена на поз.2)
104	2		Подшипник ШСЛ60К (допускается замена на поз.1)
104	29		Кольцо опорно-направ-
104	29		ляющее поршневое Е21-160-15-4,0
104	29		ТУ 18.0105-95 (допускается замена на поз.28)
