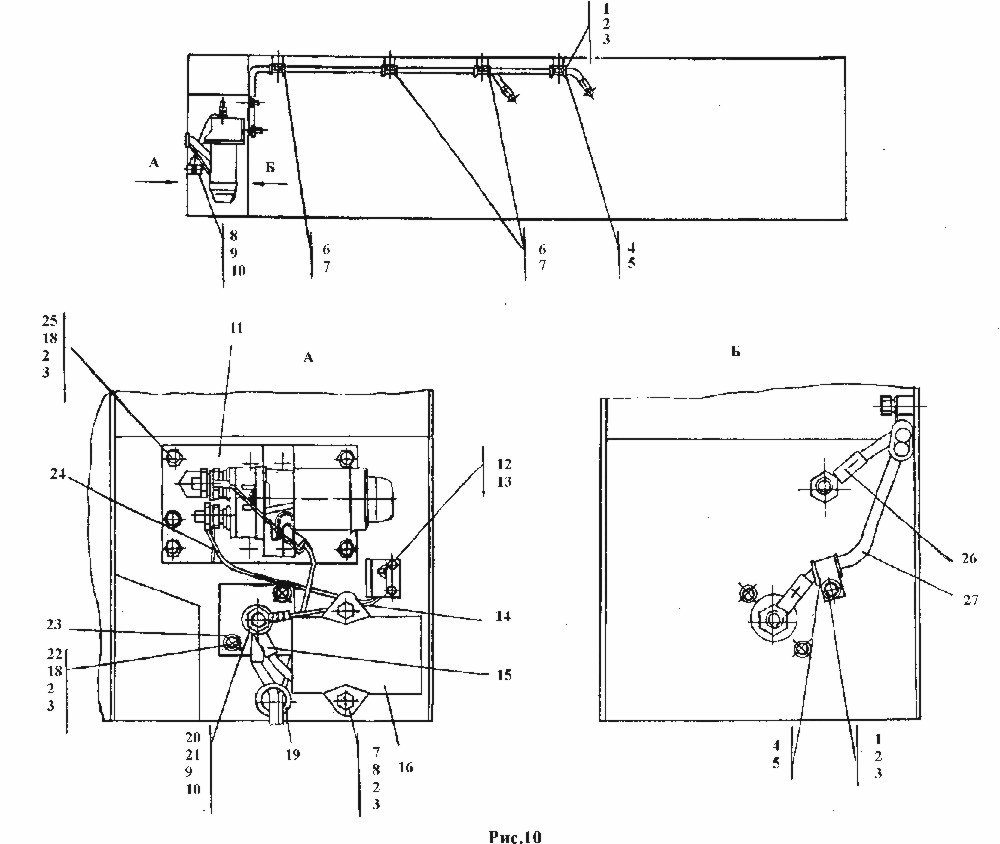

Рис. | Поз. | Обозначение | Наименование |
---|
10 | | 2001-10-17СП | Установка электрооборудования в контейнере АКБ |
10 | | 2001-10-17-10СП | Установка электрооборудования в контейнере АКБ |
10 | | 2001-10-17-20СП | Установка электрооборудования в контейнере АКБ |
10 | 27 | 2001-10-110-07СП | Провод |
10 | 27 | 2001-10-110-07-20СП | Провод |
10 | 24 | 2001-10-110-11СП | Провод |
10 | 24 | 2001-10-110-11-20СП | Провод |
10 | 14 | 2001-10-110-12СП | Провод |
10 | 14 | 2001-10-110-12-20СП | Провод |
10 | 26 | 2001-10-110-23СП | Провод |
10 | 26 | 2001-10-110-23-20СП | Провод |
10 | 15 | 2001-10-119СП | Провод |
10 | 15 | 2001-10-119-20СП | Провод |
10 | 11 | 404-10-184СП | Панель |
10 | 11 | 404-10-184-10СП | Панель |
10 | 11 | 404-10-184-20СП | Панель |
10 | 23 | 06.10.2001 | Панель |
10 | 23 | 2001-10-6-20 | Панель |
10 | 20 | 404-10-16 | Шпилька |
10 | 20 | 404-10-16-20 | Шпилька |
10 | 6 | 58-41-2006-03 | Хомутик |
10 | 7 | 700-40-6684-02 | Прокладка |
10 | 4 | 700-40-6684-02-04 | Прокладка |
10 | 19 | 700-40-6736 | Кольцо |
10 | 5 | 700-41-3179 | Хомутик |
10 | 17 | | Болт М8-6g?70 ГОСТ 7795-70 |
10 | 17 | | Болты ГОСТ 7796-70 |
10 | 1 | | Болт М8-6gх16 |
10 | 22 | | Болт М8-6gх20 |
10 | 25 | | Болт М8-6gх25 |
10 | 8 | 280320 | Болт М12х1,25-6gх20 |
10 | 8 | 28 0320-20 | Болт М12х1,25-6gх20 |
10 | 12 | | Винт В.М3-6gх25 ГОСТ 17475-80 |
10 | 12 | | Гайки ГОСТ 5915-70 |
10 | 18 | | Гайка М8-7Н |
10 | 21 | | Гайка М12-6Н |
10 | 21 | | Шайбы ГОСТ 6402-70 |
10 | 2 | | Шайба 8Т.65Г |
10 | 9 | | Шайба 12.ОТ.65Г |
10 | 9 | | Шайбы ГОСТ 11371-78 |
10 | 3 | 310150 | Шайба 8.01.08кп |
10 | 3 | 31 0150-20 | Шайба 8.01.08кп |
10 | 10 | 310210 | Шайба 12х2.01.10 |
10 | 10 | 31 0210-20 | Шайба 12х2.01.10 |
10 | 10 | | Розетки |
10 | 10 | | ТУ 37.003.229-79 |
10 | 16 | | Розетка |
10 | 16 | | ПС315-3723100 |
10 | 16 | | Розетка |
10 | 16 | | ПС315-3723100 |
10 | 16 | | Розетки штепсельные ТУ16-526.359-74 |
10 | 13 | | Розетка 47КУХЛ2 |
10 | 13 | | Розетка 47КУ2 |
10 | 13 | | Розетка 47КТ2 |
