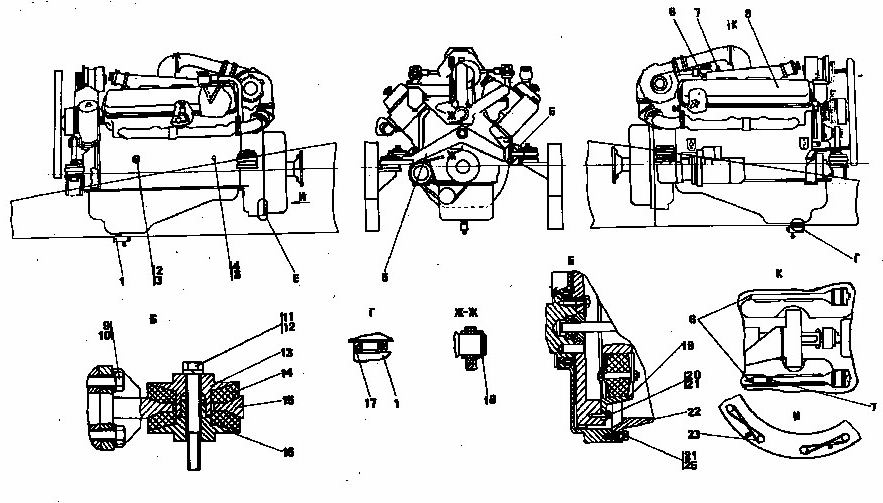

Установка двигателя ЯМЗ-238

Рис.	Поз.	Обозначение	Наименование
64	23	700-41-2622	Болт зажимной
64	23	700-41-2622-20	Болт зажимной
64	29	700-41-2866	Хомутик
64	26	700-41-3129	Болт зажимной
64	26	700-41-3129-20	Болт зажимной
64	32	700-41-3310	Хомутик
64	30		Болт М8-6gх16 ГОСТ 7796-70
64	3		Винт ВМ5-6gх12 ГОСТ 17473-80
64	6		Гайка М5-7Н.6 ГОСТ 5927-70
64	6		Шайбы ГОСТ 6402-70
64	2		Шайба 5Т.65Г
64	31		Шайба 8Т.65Г
64	20		Кольцо 021-027-36-2ИРП1314-1 ГОСТ 9833-73/ТУ 38.005.204-84
64	20		Кольца МН4152-62
64	24		Кольцо 12х16
64	34		Кольцо 14х20
64	25		Кольцо 20х26
64	4		Датчик указателя уровня топлива БМ-162ТУ311.00225.621.152-93
64	35	47 9114 1901 02	Датчик наличия воды 11.3845020ТУ 23.3.37-88
64	18	45 9930 0076 06	Кран ВС11-0ОСТ 37.001.241.-81
64	16	Н.036.01.005	Гайка накидная
64	16	Н.036.01.005-01	Гайка накидная
64	21	Н.036.23.072	Контргайка
64	21	Н.036.23.072-01	Контргайка
1		2002-01-1СП	Установка двигателя
1		2002-01-1-20СП	Установка двигателя
1	5	2002-01-101СП	Опора передняя
1	5	2002-01-101-20СП	Опора передняя
1	15	2002-01-102СП	Опора задняя
1	15	2002-01-102-20СП	Опора задняя
1	1	2002-01-103СП	Клапан сливной
1	1	2002-01-103-20СП	Клапан сливной
1	22	2002-20-1СП	Муфта упругая
1	22	2002-20-1-20СП	Муфта упругая
1	16	312001-01-12	Упор
1	16	312001-01-12-20	Упор
1	13	312001-01-14	Прижим
1	13	312001-01-14-20	Прижим
1	19	2002-20-2	Полумуфта
1	19	2002-20-2-20	Полумуфта
1	14	400449	Амортизатор
1	21	315186	Шайба
1	21	31 5186-20	Шайба
1	10	315220	Шайба
1	10	31 5220-20	Шайба
1	3	07.01.2002	Переходник
1	3	2002-01-7-20	Переходник
1	3		Болты ГОСТ 7796-70
1	9	280516	Болт 3М14-6gх40
1	9	28 0516-20	Болт 3М14-6gх40
1	11	280577	Болт М16-1,5-6gх120
1	11	28 0577-20	Болт М16-1,5-6gх120
1	11		Болты ГОСТ 7798-70
1	20	280240	Болт 3М10-6gх30
1	20	28 0240-20	Болт 3М10-6gх30
1	24	280350	Болт М12-6gх40
1	24	28 0350-20	Болт М12-6gх40
1	18	580510	Кольцо С50 Ц9хрГОСТ 13940-86
1	18	58 0510-20	Кольцо С50 Кд9хрГОСТ 13940-86
1	18		Шайбы ГОСТ 6402-70
1	25		Шайба 12.ОТ.65Г
1	12		Шайба 16.ОТ.65Г
1	8		ДвигательЯМЗ-238 Б-21ТУ 37.001.1443-83
1	2		Датчик указателя давления масла ММ355ТУ 37.003.387-78
1	2		Датчик указателя давления масла ММ355-ТТУ 37.003.387-78
1	4		Датчик аварийного давления масла ММ111ВТУ.37.003.138-76
1	4		Датчик аварийного давления масла ММ111В-ТТУ.37.003.138-76
1	7		Датчик указателя температуры ТМ100ВТУ37.003.800-77
1	7		Датчик указателя температуры ТМ100В-ТТУ37.003.800-77
1	6		Датчик сигнализатора температуры ТМ111-01ТУ 37.003-569-90
1	17		Кольцо 24х30МН 4152-62
1	23		Проволока 1,6-0-СГОСТ 3182-74
