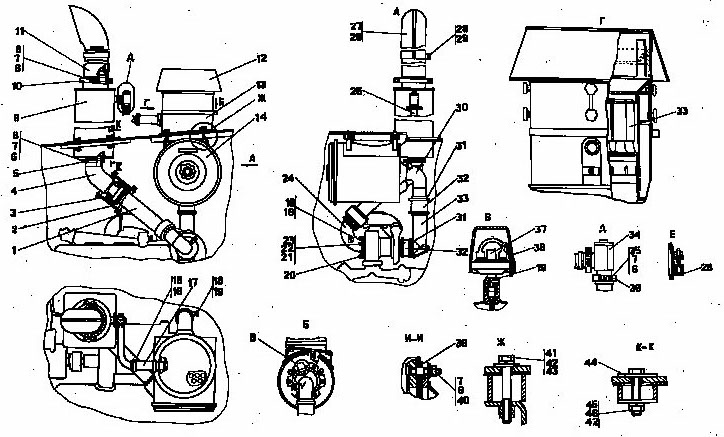

Установка систем воздухоочистки и выпуска

Рис.	Поз.	Обозначение	Наименование
2		2002-05-1СП	Установка систем воздухоочистки и выпуска
2		2002-05-1-20СП	Установка систем воздухоочистки и выпуска
2	30	2002-05-10СП	Воздуховод
2	30	2002-05-10-20СП	Воздуховод
2	33	2002-05-11СП	Воздуховод
2	33	2002-05-11-20СП	Воздуховод
2	14	2002-05-13СП	Воздухоочиститель
2	14	2002-05-13-20СП	Воздухоочиститель
2	13	2002-05-14СП	Фланец
2	13	2002-05-14-20СП	Фланец
2	47	2002-05-15СП	Воздухоочиститель циклонный
2	47	2002-05-15-20СП	Воздухоочиститель циклонный
2	9	2002-05-20СП	Глушитель
2	9	2002-05-20-20СП	Глушитель
2	1	2002-05-25СП	Корпус
2	1	2002-05-25-20СП	Корпус
2	11	2002-05-26СП	Труба выпускная
2	11	2002-05-26-20СП	Труба выпускная
2	4	2002-05-28СП	Газовод
2	4	2002-05-28-20СП	Газовод
2	24	2002-05-27СП	Газовод
2	24	2002-05-27-20СП	Газовод
2	25	2002-05-29СП	Труба
2	25	2002-05-29-20СП	Труба
2	10	2501-05-134-01СП	Бугель
2	10	2501-05-134-01-20СП	Бугель
2	27	2501-05-158СП	Труба (доп. замена на поз. 26)
2	27	2501-05-158-20СП	Труба
2	12	2501-05-166СП	Воздухозаборник
2	12	2501-05-166-20СП	Воздухозаборник
2	26	3501-05-34СП	Труба (допускается замена на поз. 27)
2	26	3501-05-34-20СП	Труба
2	34	403-05-112СП	Клапан
2	5	403-05-125СП	Половина хомута
2	31	46-47-189-03СП	Хомут
2	31	46-47-189-03-20СП	Хомут
2	15	46-60-366СП	Хомут (допускается. замена на поз.16)
2	15	46-60-366-20СП	Хомут
2	36	403-05-25	Хомут
2	36	403-05-25-20	Хомут
2	3	403-05-33	Кольцо
2	38	404-05-92	Колпачок защитный
2	2	2501-43-357-01	Пластина
2	44	315213	Шайба
2	44	31 5213-20	Шайба
2	18	375430	Пробка
2	18	37 5430-20	Пробка
2	39	450033	Прокладка
2	39	45 0033-20	Прокладка
2	17	46 1401-02	Рукав
2	17	46 1401-02-20	Рукав
2	32	46 1901-05	Рукав
2	32	46 1901-05-20	Рукав
2	20	Т850.1118260	Прокладка патрубка выпускного
2	20		Болты ГОСТ 7795-70
2	8		Болт М8-6gх70
2	28		Болт М10-6gх60
2	45		Болт М12х1,25-6gх55
2	41	280385	Болт М12х1,25х80
2	41	28 0385-20	Болт М12х1,25х80
2	35		Болт М8-6gх30ГОСТ 7796-70
2	35		Гайки ГОСТ 5915-70
2	7		Гайка М8
2	46		Гайка М12х1,25
2	46		Шайбы ГОСТ 6402-70
2	6		Шайба 8Т.65Г
2	6		Шайба 8Т.65Г
2	29		Шайба 10.ОТ.65Г
2	29		Шайба 10.ОТ.65Г
2	42		Шайба 12.ОТ.65Г
2	42		Шайба 12.ОТ.65Г
2	42		Шайбы ГОСТ 11371-78
2	40	310150	Шайба 8.01.08кп
2	40	31 0150-20	Шайба 8.01.08кп
2	21	310170	Шайба 10.01.10 (допускается замена на поз. 22)
2	21	31 0170-20	Шайба 10.01.10
2	43	310210	Шайба 12х2.01.10
2	43	31 0210-20	Шайба 12х2.01.10
2	37		Датчик сигнализатора засоренности воздушного фильтра 13.3839
2	19		Кольцо 14х20МН 4152-60
2	16		Хомуты стяжные червячные ПО 4.435.000ТУ 1055-У-02 (доп. заме
2	23		Гайка М10-6Н250512-П5
2	22		Шайба 10312300-П2(допускается замена на поз.21)
