Привод управления

Рис.	Поз.	Обозначение	Наименование
34,35,36		2001-13-50СП	Привод управления
34,35,36		2001-13-50-20СП	Привод управления

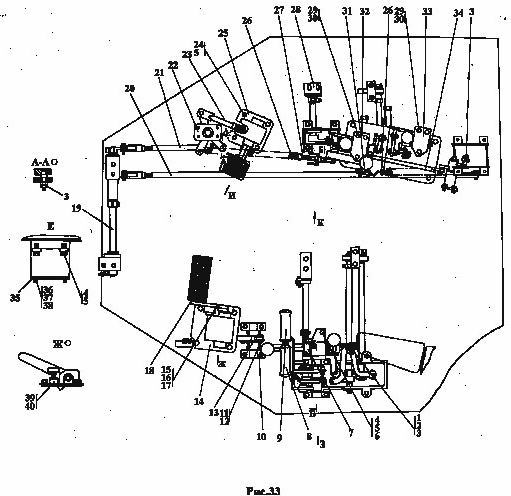

34	28	2001-13-10СП	Мостик
34	28	2001-13-10-20СП	Мостик
34	19	2001-13-47СП	Мостик
34	19	2001-13-47-20СП	Мостик
34	20	2001-13-53СП	Тяга
34	20	2001-13-53-20СП	Тяга
34	10	2501-13-287СП	Мостик
34	10	2501-13-287-20СП	Мостик
34	14	3501-13-137СП	Корпус
34	14	3501-13-137-20СП	Корпус
34	15	3501-13-138СП	Педаль
34	15	3501-13-138-20СП	Педаль
34	7	3501-13-143СП	Блок управления
34	7	3501-13-143-20СП	Блок управления
34	9	3501-13-163СП	Рукоятка
34	9	3501-13-163-20СП	Рукоятка
34	8	3501-13-164СП	Рукоятка
34	8	3501-13-164-20СП	Рукоятка
34	33	3501-13-171СП	Блок управления
34	33	3501-13-171-20СП	Блок управления
34	32	3501-13-172СП	Блок управления
34	32	3501-13-172-20СП	Блок управления
34	23	3501-13-200СП	Тяга
34	23	3501-13-200-20СП	Тяга
34	22	3501-13-202СП	Мостик
34	22	3501-13-202-20СП	Мостик
34	21	3501-13-205СП	Тяга
34	21	3501-13-205-20СП	Тяга
34	34	3501-13-218СП	Тяга
34	34	3501-13-218-20СП	Тяга
34	35	3501-13-223СП	Крышка
34	35	3501-13-223-20СП	Крышка
34	31	3501-13-253СП	Сектор
34	25	3501-13-255СП	Педаль
34	27	2501-13-96	Рукоятка
34	27	2501-13-96-20	Рукоятка
34	39	2501-13-196	Упор
34	39	2501-13-196-20	Упор
34	13	46-13-174	Ухо
34	13	46-13-174-20	Ухо
34	1	404-13-126	Втулка
34	1	404-13-126-20	Втулка
34	2	404-13-128	Ось
34	2	404-13-128-20	Ось
34	11	404-13-269-01	Ось
34	11	404-13-269-01-20	Ось
34	18	40 0359-01	Накладка педали
34	26	700-38-2552-01	Пружина
34	26	700-38-2552-01-20	Пружина
34	26		Болты ГОСТ 7796-70
34	29		Болт М8-6gх25
34	16		Болт М8-6gх30
34	4		Болт М10-6gх30
34	24	280250	Болт М10-6gх40
34	24	28 0250-20	Болт М10-6gх40
34	24		Болты ГОСТ 7798-70
34	36		Болт М6-6gх16
34	36		Гайки ГОСТ 5915-70
34	3		Гайка М6-7Н
34	3		Гайки ГОСТ 15522-70
34	40	300220	Гайка М12х1,25-6Н
34	40	30 0220-20	Гайка М12х1,25-6Н
34	40		Шайбы ГОСТ 6402-70
34	37		Шайба 6Т.65Г
34	30		Шайба 8Т.65Г
34	5		Шайба 10.ОТ.65Г
34	38	310110	Шайба 6.01.08кп
34	38	31 0110-20	Шайба 6.01.08кп
34	6	310170	Шайба 10.01.10
34	6	31 0170-20	Шайба 10.01.10
34	12		Шплинт 3,2х14 ГОСТ 397-79
34	17	340350	Шпонка 5х7,5 ГОСТ 24 071-80

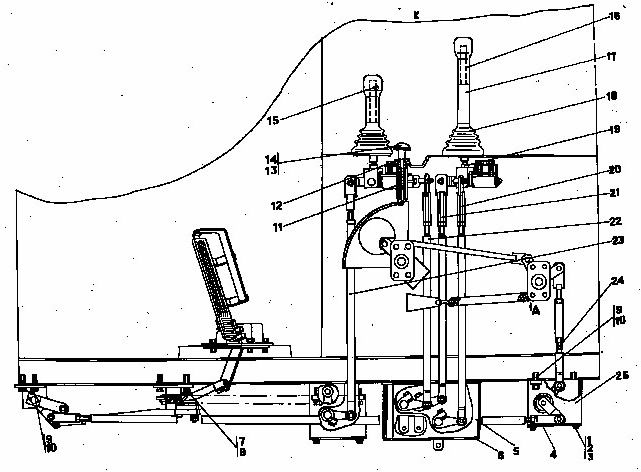

35	5	2001-13-11СП	Мостик
35	5	2001-13-11-20СП	Мостик
35	6	2001-13-23СП	Крышка
35	6	2001-13-23-20СП	Крышка
35	20	2001-13-57СП	Тяга
35	20	2001-13-57-20СП	Тяга
35	21	2001-13-58СП	Тяга
35	21	2001-13-58-20СП	Тяга
35	22	2001-13-58-01СП	Тяга
35	22	2001-13-58-01-20СП	Тяга
35	14	2501-13-309СП	Рукоятка
35	23	3501-13-135СП	Тяга
35	23	3501-13-135-20СП	Тяга
35	24	3501-13-214СП	Тяга
35	24	3501-13-214-20СП	Тяга
35	25	3501-13-230-01СП	Мостик
35	25	3501-13-230-01-20СП	Мостик
35	4	ТТ2501-13-189СП	Крышка
35	16	2501-13-299	Рукоятка
35	17	2501-13-316	Стержень
35	17	2501-13-316-20	Стержень
35	12	3501-13-128	Корпус
35	13	3501-13-183	Фиксатор
35	15	3501-13-204	Стержень
35	11	700-38-2563	Пружина
35	11	700-38-2563-20	Пружина
35	11		Болты ГОСТ 7796-70
35	7		Болт М8-6gх25
35	9		Болт М10-6gх30
35	9		Болты ГОСТ 7798-70
35	1		Болт М6-6gх16
35	1		Гайки ГОСТ 15522-70
35	19	300220	Гайка М12х1,25-6Н
35	19	30 0220-20	Гайка М12х1,25-6Н
35	19		Шайбы ГОСТ 6402-70
35	2		Шайба 6Т.65Г
35	8		Шайба 8Т.65Г
35	10		Шайба 10.ОТ.65Г
35	10		Шайбы ГОСТ 11371-78
35	3	310110	Шайба 6.01.08кп
35	3	31 0110-20	Шайба 6.01.08кп
35	18		Чехол рычага переключения предач наружный
35	18		2101-1703101

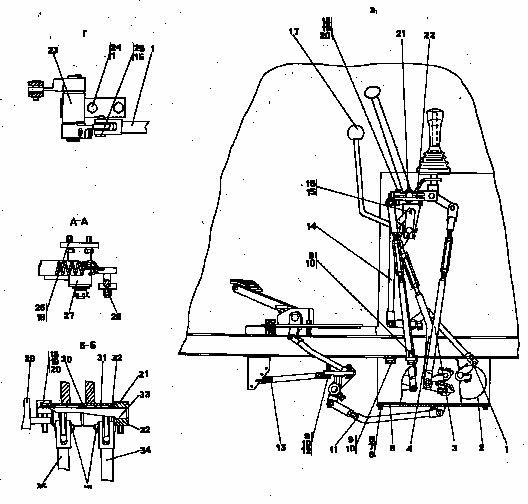

36	2	2001-13-20СП	Мостик
36	2	2001-13-20-20СП	Мостик
36	11	2001-13-105СП	Тяга
36	11	2001-13-105-20СП	Тяга
36	5	2501-13-221СП	Крышка
36	5	2501-13-221-20СП	Крышка
36	35	3501-13-128СП	Тяга
36	35	3501-13-128-20СП	Тяга
36	34	3501-13-130СП	Тяга
36	34	3501-13-130-20СП	Тяга
36	3	3501-13-131СП	Тяга
36	3	3501-13-131-20СП	Тяга
36	14	3501-13-132СП	Тяга
36	14	3501-13-132-20СП	Тяга
36	1	3501-13-133СП	Тяга
36	1	3501-13-133-20СП	Тяга
36	29	3501-13-143СП	Блок управления
36	29	3501-13-143-20СП	Блок управления
36	23	3501-13-159СП	Мостик
36	23	3501-13-159-20СП	Мостик
36	4	3501-13-207СП	Тяга
36	4	3501-13-207-20СП	Тяга
36	27	3501-13-215-01СП	Мостик
36	27	3501-13-215-01-20СП	Мостик
36	33	3501-13-122	Ось
36	22	3501-13-127	Планка
36	22	3501-13-127-20	Планка
36	17	46-23-133	Рукоятка
36	21	404-13-226	Зажим
36	21	404-13-226-20	Зажим
36	25	404-13-269	Ось
36	25	404-13-269-20	Ось
36	16	404-13-269-02	Ось
36	16	404-13-269-02-20	Ось
36	30	500093	Кольцо СП 26,5-19-3,5
36	30		ТУ17 РСФСР 35 -7755 - 84
36	13	700-38-2757-01	Пружина
36	13	700-38-2757-01-20	Пружина
36	13		Болты ГОСТ 7795-70
36	18		Болт М8-6gх40
36	18		Болты ГОСТ 7796-70
36	26		Болт М8-6gх25
36	9		Болт М10-6gх30
36	24	280250	Болт М10-6gх40
36	24	28 0250-20	Болт М10-6gх40
36	24		Болты ГОСТ 7798-70
36	6		Болт М6-6gх16
36	6		Гайки ГОСТ 5915-70
36	28		Гайка М6-7Н
36	28		Шайбы ГОСТ 6402-70
36	7		Шайба 6Т.65Г
36	19		Шайба 8Т.65Г
36	10		Шайба 10.ОТ.65Г
36	10		Шайбы ГОСТ 10450-78
36	32	310330	Шайба 20.01.08кп
36	32	31 0330-20	Шайба 20.01.08кп
36	32		Шайбы ГОСТ 11371-78
36	8	310110	Шайба 6.01.08кп
36	8	31 0110-20	Шайба 6.01.08кп
36	20	310150	Шайба 8.01.08кп
36	20	31 0150-20	Шайба 8.01.08кп
36	12	310170	Шайба 10.01.10
36	12	31 0170-20	Шайба 10.01.10
36	15		Шплинт 3,2х14 ГОСТ 397-79
36	31		Подшипник 942/20 ГОСТ 4060-78
