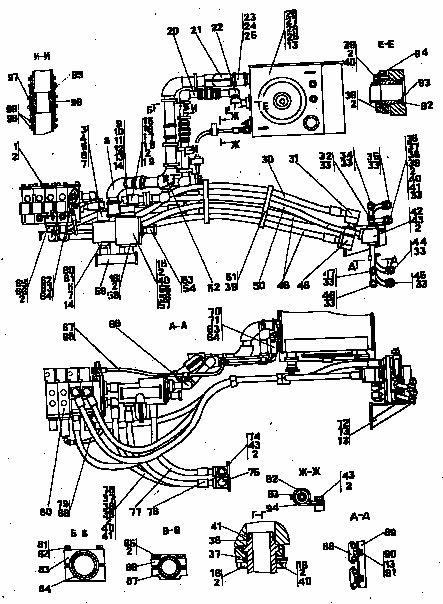

Установка гидросистемы

Рис.	Поз.	Обозначение	Наименование
65		2001-26-1СП	Установка гидросистемы
65		2001-26-1-20СП	Установка гидросистемы
65	80	2001-26-21СП	Распределитель секционный
65	80	2001-26-21-20СП	Распределитель секционный
65	26	2001-26-30СП	Бак гидросистемы
65	26	2001-26-30-20СП	Бак гидросистемы
65	21	2001-26-43СП	Трубопровод
65	21	2001-26-43-20СП	Трубопровод
65	20	2001-26-49СП	Трубопровод
65	20	2001-26-49-20СП	Трубопровод
65	22	2001-26-56СП	Трубопровод
65	22	2001-26-56-20СП	Трубопровод
65	75	2001-26-52СП	Клапан
65	75	2001-26-52-20СП	Клапан
65	70	2001-26-54СП	Клапан
65	70	2001-26-54-20СП	Клапан
65	31	2001-26-55СП	Трубопровод
65	31	2001-26-55-20СП	Трубопровод
65	48	2001-26-56СП	Трубопровод
65	48	2001-26-56-20СП	Трубопровод
65	72	2001-26-57СП	Кронштейн
65	72	2001-26-57-20СП	Кронштейн
65	47	2001-26-60СП	Трубопровод
65	47	2001-26-60-20СП	Трубопровод
65	34	2001-26-61СП	Трубопровод
65	34	2001-26-61-20СП	Трубопровод
65	46	2001-26-61-01СП	Трубопровод
65	46	2001-26-61-01-20СП	Трубопровод
65	35	2001-26-62СП	Трубопровод
65	35	2001-26-62-20СП	Трубопровод
65	36	2001-26-64СП	Трубопровод
65	36	2001-26-64-20СП	Трубопровод
65	44	2001-26-65СП	Трубопровод
65	44	2001-26-65-20СП	Трубопровод
65	45	2001-26-65-01СП	Трубопровод
65	45	2001-26-65-01-20СП	Трубопровод
65	33	2001-26-67СП	Заглушка
65	33	2001-26-67-20СП	Заглушка
65	59	2001-26-70СП	Трубопровод
65	59	2001-26-70-20СП	Трубопровод
65	69	2001-26-72СП	Трубопровод
65	69	2001-26-72-20СП	Трубопровод
65	8	2001-26-78СП	Трубопровод
65	8	2001-26-78-20СП	Трубопровод
65	52	2001-26-79СП	Трубопровод
65	52	2001-26-79-20СП	Трубопровод
65	27	2501-25-37СП	Амортизатор
65	9	2501-26-152СП	Рукав
65	9	2501-26-152-20СП	Рукав
65	62	2601-26-14СП	Тройник
65	62	2601-26-14-20СП	Тройник
65	60	2701-16-18СП	Фланец
65	78	3501-26-177-06СП	Рукав O25
65	78	3501-26-177-06-20СП	Рукав O25
65	50	3501-26-177-07СП	Рукав O25
65	50	3501-26-177-07-20СП	Рукав O25
65	49	3501-26-177-08СП	Рукав O25
65	49	3501-26-177-08-20СП	Рукав O25
65	77	404-26-118-15СП	Рукав O25
65	77	404-26-118-15-20СП	Рукав O25
65	76	404-26-118-16СП	Рукав O25
65	76	404-26-118-16-20СП	Рукав O25
65	30	404-26-118-17СП	Рукав O25
65	30	404-26-118-17-20СП	Рукав O25
65	79	404-26-213-13СП	Рукав O25
65	79	404-26-213-13-20СП	Рукав O25
65	67	404-26-213-17СП	Рукав O25
65	67	404-26-213-17-20СП	Рукав O25
65	24	5001-26-130СП	Хомут (допускается замена на поз.25)
65	24	5001-26-130-20СП	Хомут
65	99	5001-26-130-02СП	Хомут (допускается замена на поз.98)
65	99	5001-26-130-02-20СП	Хомут
65	65	2001-26-183	Фланец
65	65	2001-26-183-20	Фланец
65	88	2001-26-196	Планка
65	88	2001-26-196-20	Планка
65	89	2001-26-228	Уголок
65	89	2001-26-228-20	Уголок
65	32	2001-26-229	Угольник
65	32	2001-26-229-20	Угольник
65	42	2001-26-230	Коллектор
65	42	2001-26-230-20	Коллектор
65	74	2001-26-231	Планка
65	74	2001-26-231-20	Планка
65	51	2001-26-267	Бугель
65	51	2001-26-267-20	Бугель
65	53	2001-16-32	Муфта
65	37	2501-26-83	Фланец
65	37	2501-26-83-20	Фланец
65	93	2501-26-216	Скоба
65	93	2501-26-216-20	Скоба
65	94	2501-26-217	Планка
65	94	2501-26-217-20	Планка
65	3	2501-26-303	Фланец
65	3	2501-26-303-20	Фланец
65	28	2501-26-341	Шайба
65	28	2501-26-341-20	Шайба
65	97	2501-26-346	Бандаж
65	97	2501-26-346-20	Бандаж
65	94	2501-26-362	Фланец
65	94	2501-26-362-20	Фланец
65	10	46-26-280	Фланец
65	10	46-26-280-20	Фланец
65	11	46-26-574	Упор
65	11	46-26-574-20	Упор
65	96	5001-26-47	Втулка
65	96	5001-26-47-20	Втулка
65	71	5001-26-77	Угольник поворотный
65	71	5001-26-77-20	Угольник поворотный
65	86	5001-26-215	Бугель
65	86	5001-26-215-20	Бугель
65	15	404-26-23	Фланец
65	15	404-26-23-20	Фланец
65	83	31 2501-94-105	Бугель
65	83	31 2501-94-105-20	Бугель
65	92	40 0354-02	Втулка
65	12	440005	Шайба защитная
65	38	440038	Кольцо защитное
65	16	440049	Шайба защитная
65	95	46 1501-03	Рукав
65	95	46 1501-03-20	Рукав
65	23	461701	Рукав
65	23	46 1701-20	Рукав
65	92	700-40-5117	Шайба защитная
65	87	700-40-6684	Прокладка
65	84	700-40-6684-01	Прокладка
65	84		Болты ГОСТ 7795-70
65	81		Болт М8-6gх70
65	4		Болт М10-6gх70
65	85	280360	Болт М12х1,25-6gх45
65	85	28 0360-20	Болт М12х1,25-6gх45
65	17	280388	Болт М12-6gх90
65	17	28 0388-20	Болт М12-6gх90
65	29	280570	Болт М16х1,5-6gх105
65	29	28 0570-20	Болт М16х1,5-6gх105
65	29		Болты ГОСТ 7796-70
65	3	280250	Болт М10-6gх40
65	3	28 0250-20	Болт М10-6gх40
65	61		Болт М10-6gх30
65	43		Болт М12х1,25-6gх25
65	18		Болт М12-6gх40
65	39		Болт М12х1,25-6gх40
65	66	280366	Болт М12-6gх75
65	66	28 0366-20	Болт М12-6gх75
65	1		Болт М12-6gх35
65	73		Болт М16х1,5-6gх35
65	90		Болт М16-6gх45
65	90		Шайбы ГОСТ 6402-70
65	82		Шайба 8Т.65Г
65	6		Шайба 10.ОТ.65Г
65	2		Шайба 12.ОТ.65Г
65	13		Шайба 16.ОТ.65Г
65	13		Шайбы ГОСТ 11371-78
65	40	310210	Шайба 12х2.01
65	40	31 0210-20	Шайба 12х2.01
65	91	310270	Шайба 16.01.08кп
65	91	31 0270-20	Шайба 16.01.08кп
65	91		Кольца ГОСТ 18829-73/ТУ 38.005.204-84
65	68		Кольцо 012-016-25-2-51-1668
65	63		Кольцо 018-022-25-2-51-1668
65	41		Кольцо 032-038-36-2-51-1668
65	7		Кольцо 039-045-36-2-51-1668
65	14		Кольцо 042-050-46-2-51-1668
65	93		Кольцо 050-060-58-2-51-1668
65	58		Кольцо 060-070-58-2-51-1668
65	55		Кольцо 100-110-58-2-ИРП 1314-1
65	19		Кольцо 068-046-46-2-3 ГОСТ 18829-73
65	54	580307	Кольцо С34 ГОСТ 13940-86
65	64	Н.036.23.022	Контргайка
65	64	Н.036.23.022-01	Контргайка
65	56		Насос НШ 100-50-4-Л
65	56		ОСТ 23.1.92-88 (допускается замена на п.57)
65	56		Насос НШ 100-50-4-ЛТ
65	56		ОСТ 23.1.92-88
65	57		Насос НШ 100А-50А-3-Л
65	57		ТУ 4791-001-07504519-97 (допускается замена на поз.56)
65	57		Насос НШ 100А-50А-3-ЛТ
65	57		ТУ 4791-001-07504519-97
65	57		Хомуты стяжные червячные
65	57		ПО 4.435.002ТУ
65	98		Хомут 1070-У-02
65	98		(допускается замена на поз.99 )
65	25		Хомут 1085-У-02
65	25		(допускается замена на поз.24 )
