Рис. | Поз. | Обозначение | Наименование |
---|

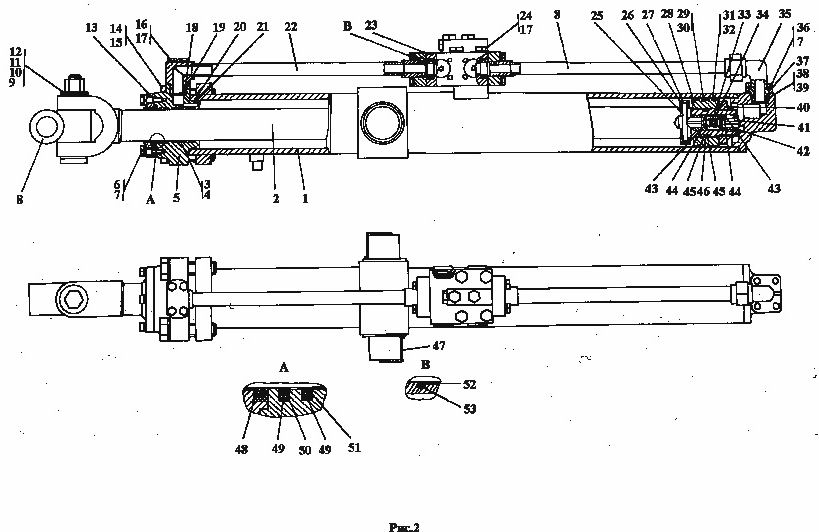

72 | | 2001-26-501СП | Гидроцилиндр O125 |
72 | | 2001-26-501-20СП | Гидроцилиндр O125 |
72 | 1 | 2001-26-508СП | Корпус |
72 | 23 | 2001-26-510СП | Устройство перепускное |
72 | 23 | 2001-26-510-20СП | Устройство перепускное |
72 | 22 | 2001-26-511СП | Трубопровод |
72 | 22 | 2001-26-511-20СП | Трубопровод |
72 | 8 | 2001-26-512СП | Трубопровод |
72 | 8 | 2001-26-512-20СП | Трубопровод |
72 | 48 | 2501-93-506-01СП | Грязесъемник 3-d ГОСТ 24811-81 |
72 | 41 | 46-26-631СП | Клапан |
72 | 28 | 2001-26-551 | Поршень |
72 | 29 | 2001-26-552 | Кольцо уплотнительное |
72 | 32 | 2001-26-553 | Втулка опорная (допускается замена на п.31) |
72 | 51 | 2001-26-554 | Кольцо уплотнительное |
72 | 5 | 2001-26-556 | Крышка |
72 | 13 | 2001-26-557 | Скребок |
72 | 20 | 2001-26-558 | Шайба защитная |
72 | 47 | 2001-26-559 | Заглушка |
72 | 50 | 2001-26-567 | Кольцо уплотнительное |
72 | 52 | 2001-26-579 | Кольцо уплотнительное |
72 | 12 | 2501-26-1106 | Палец |
72 | 11 | 2501-26-1107 | Кольцо |
72 | 11 | 2501-26-1107-20 | Кольцо |
72 | 8 | 2501-26-1108 | Шарнир |
72 | 2 | 46-26-1513 | Щиток |
72 | 2 | 46-26-1513-20 | Щиток |
72 | 35 | 46-98-509 | Угольник |
72 | 35 | 46-98-509-20 | Угольник |
72 | 37 | 46-98-511 | Фланец |
72 | 37 | 46-98-511-20 | Фланец |
72 | 18 | 2501-98-550 | Кольцо защитное |
72 | 3 | 2501-98-571 | Кольцо штоковое (допускается зам. на п.4) |
72 | 40 | 2601-26-3 | Гайка |
72 | 26 | 2601-26-6 | Втулка |
72 | 25 | 2601-26-8 | Палец |
72 | 42 | 2601-26-9 | Заглушка |
72 | 43 | 2601-26-25 | Шайба защитная |
72 | 45 | 2601-26-26 | Шайба защитная |
72 | 38 | 700-40-6307 | Шайба защитная |
72 | 33 | 38327 | Пружина |
72 | 34 | 525540 | Проставка |
72 | 27 | 585760 | Кольцо |
72 | 27 | | Болты ГОСТ 7795-70 |
72 | 16 | 280385 | Болт М12х1,25-6gх80 |
72 | 16 | 28 0385-20 | Болт М 2х1,25-6gх80 |
72 | 16 | | Болты ГОСТ 7796-70 |
72 | 24 | 280391 | Болт 3М12х1,25-6gх105 |
72 | 24 | 28 0391-20 | Болт 3М12х1,25-6gх105 |
72 | 6 | 280535 | Болт М16х1,5-6gх38 |
72 | 6 | 28 0535-20 | Болт М16х1,5-6gх38 |
72 | 36 | 280544 | Болт М16х1,5-6gх45 |
72 | 36 | 28 0544-20 | Болт М16х1,5-6gх45 |
72 | 36 | | Болты ГОСТ 7798-70 |
72 | 14 | 280956 | Болт М30х2-6gх120 |
72 | 14 | 28 0956-20 | Болт М30х2-6gх120 |
72 | 14 | | Гайки ГОСТ 5918-73 |
72 | 10 | 300431 | Гайка М30х2-64 |
72 | 10 | 30 0431-20 | Гайка М30х2-64 |
72 | 10 | | Шайбы ГОСТ 6402-70 |
72 | 17 | | Шайба 12.ОТ.65Г |
72 | 7 | | Шайба 16.ОТ.65Г |
72 | 15 | | Шайба 30.65Г |
72 | 9 | | Шплинт 6.3х71.019ГОСТ397-79 |
72 | 9 | | Кольца ГОСТ 18829-73/ТУ 38.005.204-84 |
72 | 19 | | Кольцо 032-038-36-2-51-1668 |
72 | 44 | | Кольцо 034-040-36-2-51-1668 |
72 | 39 | | Кольцо 039-045-36-2-51-1668 |
72 | 46 | | Кольцо 060-070-58-2-51-1668 |
72 | 21 | | Кольцо 115-125-58-2-51-1668 |
72 | 21 | | Кольца ГОСТ 18829-73/ТУ 005.1166-87 |
72 | 53 | | Кольцо030-035-30-2-В14-1НТА |
72 | 49 | | Кольцо 088-095-46-2-В14-1НТА |
72 | 30 | | Кольцо 110-120-58-2-В14-1НТА |
72 | 31 | | Кольцо опорно-направляющее поршневоеЕ21-125-15-30ТУ 18.0105- |
72 | 4 | | Кольцо опорно-направляющее штоковое Е22-080-30-30 ТУ 18.0106 |
