| Рис. | Поз. | Обозначение | Наименование |
|---|
| 85,86,87 | | 2002-60-1СП | Система охлаждения двигателя и трансмиссии |
| 85,86,87 | | 2002-60-1-20СП | Система охлаждения двигателя и трансмиссии |

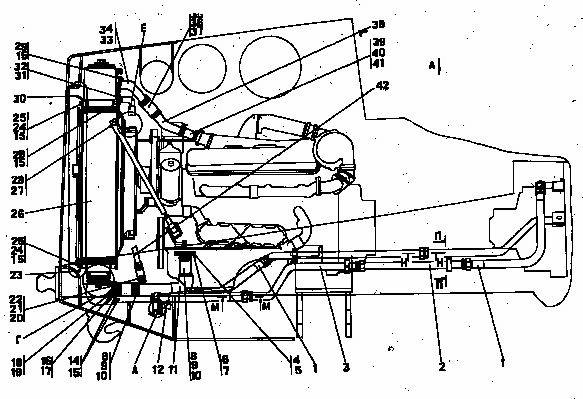

| 85 | 38 | 2002-60-100СП | Трубопровод |
| 85 | 38 | 2002-60-100-20СП | Трубопровод |
| 85 | 34 | 2002-60-101СП | Патрубок |
| 85 | 34 | 2002-60-101-20СП | Патрубок |
| 85 | 18 | 2002-60-102СП | Патрубок |
| 85 | 18 | 2002-60-102-20СП | Патрубок |
| 85 | 4 | 2002-60-104СП | Патрубок |
| 85 | 4 | 2002-60-104-20СП | Патрубок |
| 85 | 26 | 2002-60-113СП | Блок радиаторов |
| 85 | 26 | 2002-60-113-20СП | Блок радиаторов |
| 85 | 2 | 2002-60-116СП | Трубопровод |
| 85 | 2 | 2002-60-116-20СП | Трубопровод |
| 85 | 16 | 2002-60-125СП | Патрубок |
| 85 | 16 | 2002-60-125-20СП | Патрубок |
| 85 | 3 | 2002-60-126СП | Трубопровод |
| 85 | 3 | 2002-60-126-20СП | Трубопровод |
| 85 | 42 | 2002-60-131СП | Трубопровод |
| 85 | 42 | 2002-60-131-20СП | Трубопровод |
| 85 | 32 | 2002-60-132СП | Патрубок |
| 85 | 32 | 2002-60-132-20СП | Патрубок |
| 85 | 11 | 2002-60-134СП | Трубопровод |
| 85 | 11 | 2002-60-134-20СП | Трубопровод |
| 85 | 8 | 5001-26-130СП | Хомут (допускается замена на поз. 9) |
| 85 | 8 | 5001-26-130-20СП | Хомут |
| 85 | 35 | 5001-26-130-02СП | Хомут (допускается замена на поз. 36) |
| 85 | 35 | 5001-26-130-02-20СП | Хомут |
| 85 | 39 | 46-60-366СП | Хомут (допускается замена на поз. 40) |
| 85 | 39 | 46-60-366-20СП | Хомут |
| 85 | 12 | 46-60-392-03СП | Рукав |
| 85 | 12 | 46-60-392-03-20СП | Рукав |
| 85 | 1 | 46-60-392-06СП | Рукав |
| 85 | 1 | 46-60-392-06-20СП | Рукав |
| 85 | 22 | 58-60-180СП | Хомут (допускается замена на поз.21) |
| 85 | 22 | 58-60-180-20СП | Хомут |
| 85 | 23 | 2001-60-50 | Щиток |
| 85 | 23 | 2001-60-50-20 | Щиток |
| 85 | 30 | 2001-60-51 | Щиток |
| 85 | 30 | 2001-60-51-20 | Щиток |
| 85 | 25 | 46-11-476 | Шайба |
| 85 | 25 | 46-11-476-20 | Шайба |
| 85 | 28 | 700-31-2242 | Шайба стопорная |
| 85 | 28 | 700-31-2242-20 | Шайба стопорная |
| 85 | 17 | 700-40-6097 | Прокладка |
| 85 | 17 | 700-40-6097-20 | Прокладка |
| 85 | 31 | 700-40-6097 | Прокладка |
| 85 | 31 | 700-40-6097-20 | Прокладка |
| 85 | 33 | 450375 | Прокладка |
| 85 | 33 | 45 0375-20 | Прокладка |
| 85 | 5 | 450292 | Прокладка |
| 85 | 5 | 45 0292-20 | Прокладка |
| 85 | 20 | 46 1201-05 | Рукав |
| 85 | 20 | 46 1201-05-20 | Рукав |
| 85 | 41 | 461401 | Рукав |
| 85 | 41 | 46 1401-20 | Рукав |
| 85 | 37 | 46 1501-03 | Рукав |
| 85 | 37 | 46 1501-03-20 | Рукав |
| 85 | 10 | 461701 | Рукав |
| 85 | 10 | 46 1701-20 | Рукав |
| 85 | 13 | 46 1701-01 | Рукав |
| 85 | 13 | 46 1701-01-20 | Рукав |
| 85 | 13 | | Болты ГОСТ 7796-70 |
| 85 | 6 | 280250 | Болт М10-6gх40 |
| 85 | 6 | 28 0250-20 | Болт М10-6gх40 |
| 85 | 24 | | Болт М12х1,25-6gх30 |
| 85 | 27 | 280342 | Болт М12х1,25-6gх30 |
| 85 | 27 | 28 0342-20 | Болт М12х1,25-6gх30 |
| 85 | 14 | | Болт М12-6gх35 |
| 85 | 29 | 280348 | Болт М12х1,25-6gх35 |
| 85 | 29 | 28 0348-20 | Болт М12х1,25-6gх35 |
| 85 | 29 | | Шайбы ГОСТ 6402-70 |
| 85 | 7 | | Шайба 10.ОТ.65Г |
| 85 | 15 | | Шайба 12.ОТ.65Г |
| 85 | 19 | | Кольцо 080-090-58-2-3ГОСТ 18829-73 |
| 85 | 19 | | Хомуты стяжные червячные ПО4.435.002ТУ |
| 85 | 21 | | Хомут 1045-У-02 (допускается замена на поз.22) |
| 85 | 40 | | Хомут 1055-У-02 (допускается замена на поз.39) |
| 85 | 36 | | Хомут 1070-У-02 (допускается замена на поз.35) |
| 85 | 9 | | Хомут 1085-У-02 (допускается замена на поз.8) |

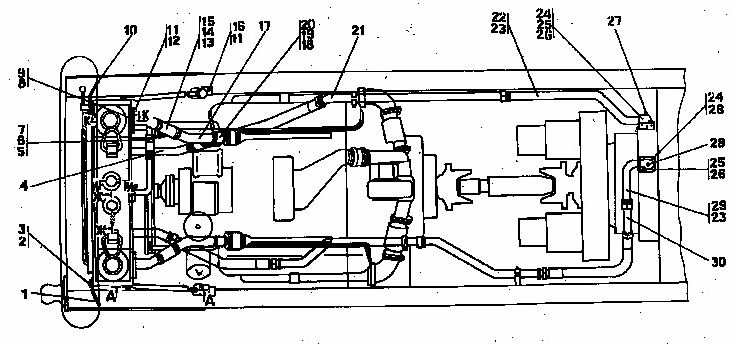

| 86 | 17 | 2002-60-100СП | Трубопровод |
| 86 | 17 | 2002-60-100-20СП | Трубопровод |
| 86 | 9 | 2002-60-101-01СП | Патрубок |
| 86 | 9 | 2002-60-101-01-20СП | Патрубок |
| 86 | 21 | 2002-60-123СП | Трубопровод |
| 86 | 21 | 2002-60-123-20СП | Трубопровод |
| 86 | 4 | 2002-60-124СП | Патрубок |
| 86 | 4 | 2002-60-124-20СП | Патрубок |
| 86 | 30 | 2002-60-127СП | Трубопровод |
| 86 | 30 | 2002-60-127-20СП | Трубопровод |
| 86 | 29 | 2002-60-128СП | Патрубок |
| 86 | 29 | 2002-60-128-20СП | Патрубок |
| 86 | 22 | 2002-60-136СП | Патрубок |
| 86 | 22 | 2002-60-136-20СП | Патрубок |
| 86 | 15 | 5001-26-130-02СП | Хомут (допускается замена на деталь поз.14) |
| 86 | 15 | 5001-26-130-02-20СП | Хомут |
| 86 | 20 | 46-60-366СП | Хомут (допускается замена на деталь поз.19) |
| 86 | 20 | 46-60-366-20СП | Хомут |
| 86 | 7 | 58-60-180СП | Хомут (допускается замена на деталь поз.6) |
| 86 | 7 | 58-60-180-20СП | Хомут |
| 86 | 10 | 2001-60-49 | Щиток |
| 86 | 10 | 2001-60-49-20 | Щиток |
| 86 | 1 | 2001-60-119 | Щиток |
| 86 | 1 | 2001-60-119-20 | Щиток |
| 86 | 3 | 46-11-476 | Шайба |
| 86 | 3 | 46-11-476-20 | Шайба |
| 86 | 8 | 450275 | Прокладка |
| 86 | 8 | 45 0275-20 | Прокладка |
| 86 | 5 | 46 1201-05 | Рукав |
| 86 | 5 | 46 1201-05-20 | Рукав |
| 86 | 18 | 461401 | Рукав |
| 86 | 18 | 46 1401-20 | Рукав |
| 86 | 13 | 46 1501-03 | Рукав |
| 86 | 13 | 46 1501-03-20 | Рукав |
| 86 | 24 | | Болт М10-6gх70 ГОСТ 7795-70 |
| 86 | 24 | | Болты ГОСТ 7796-70 |
| 86 | 25 | | Болт М10-6gх30 |
| 86 | 16 | | Болт М12х1,25-6gх25 |
| 86 | 2 | | Болт М12х1,25-6gх30 |
| 86 | 12 | 280348 | Болт М12х1,25-6gх35 |
| 86 | 12 | 28 0348-20 | Болт М12х1,25-6gх35 |
| 86 | 12 | | Шайбы ГОСТ 6402-70 |
| 86 | 26 | | Шайба 10.ОТ.65Г |
| 86 | 11 | | Шайба 12.ОТ.65Г |
| 86 | 23 | | Кольцо 042-050-46-2-51-1668 ГОСТ 18829-73/ТУ38.005.204-84 |
| 86 | 23 | | Хомуты стяжныечервячные ПО 4.435.002ТУ |
| 86 | 6 | | Хомут 1045-У-02 (допускается замена на поз.7) |
| 86 | 19 | | Хомут 1055-У-02 (допускается замена на поз.20) |
| 86 | 14 | | Хомут 1070-У-02 (допускается замена на поз.15) |
| 86 | 27 | | Датчик сигнализатора температуры ТМ111-01ТУ 37.003.569-90 |
| 86 | 28 | | Датчик сигнализатора температуры ММ111-01ВТУ 37.003.569-90 |
| 86 | 28 | | Датчик сигнализатора температуры ММ111-01ВТУ 37.003.569-90 |

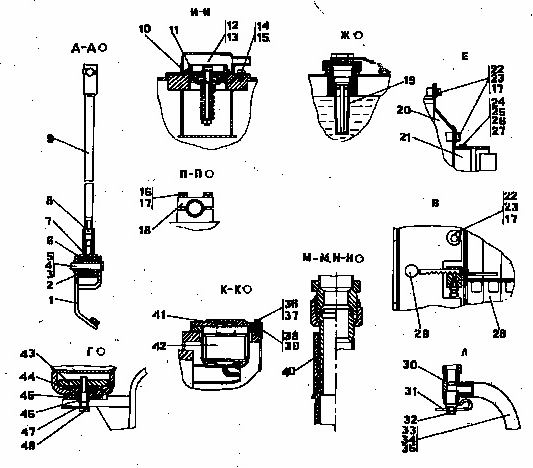

| 87 | 20 | 2002-60-107СП | Кожух |
| 87 | 20 | 2002-60-107-20СП | Кожух |
| 87 | 9 | 2002-60-120СП | Стяжка |
| 87 | 9 | 2002-60-120-20СП | Стяжка |
| 87 | 7 | 2001-60-103СП | Втулка |
| 87 | 7 | 2001-60-103-20СП | Втулка |
| 87 | 28 | 2001-60-116СП | Жалюзи |
| 87 | 1 | 2002-60-133СП | Кронштейн |
| 87 | 1 | 2002-60-133-20СП | Кронштейн |
| 87 | 45 | 2501-25-37СП | Амортизатор |
| 87 | 42 | 2501-60-193СП | Элемент фильтрующий |
| 87 | 21 | 312505-60-101СП | Кожух |
| 87 | 21 | 312505-60-101-20СП | Кожух |
| 87 | 24 | 312505-60-120СП | Хомут |
| 87 | 24 | 312505-60-120-20СП | Хомут |
| 87 | 38 | 5001-60-143СП | Корпус |
| 87 | 19 | 46-43-194СП | Фильтр |
| 87 | 40 | 46-60-392-03СП | Рукав |
| 87 | 40 | 46-60-392-03-20СП | Рукав |
| 87 | 11 | 404-60-137СП | Клапан паровоздушный |
| 87 | 11 | 404-60-137-20СП | Клапан паровоздушный |
| 87 | 30 | 404-60-165СП | Корпус |
| 87 | 12 | 404-60-166СП | Грибок (допускается замена на поз.13) |
| 87 | 12 | 404-60-166-20СП | Грибок |
| 87 | 13 | 404-60-256СП | Грибок (допускается замена на поз.12) |
| 87 | 13 | 404-60-256-20СП | Грибок |
| 87 | 33 | 41 5190-05СП | Хомут (допускается замена на деталь поз.34) |
| 87 | 43 | 2002-60-29 | Плита |
| 87 | 43 | 2002-60-29-20 | Плита |
| 87 | 46 | 2002-60-30 | Втулка |
| 87 | 46 | 2002-60-30-20 | Втулка |
| 87 | 47 | 2002-60-31 | Пластина |
| 87 | 47 | 2002-60-31-20 | Пластина |
| 87 | 44 | 2001-60-96 | Амортизатор |
| 87 | 44 | 2001-60-96-20 | Амортизатор |
| 87 | 2 | 2501-25-108 | Втулка |
| 87 | 2 | 2501-25-108-20 | Втулка |
| 87 | 31 | 2501-60-176 | Стопор |
| 87 | 31 | 2501-60-176-20 | Стопор |
| 87 | 22 | 46-11-476 | Шайба |
| 87 | 22 | 46-11-476-20 | Шайба |
| 87 | 29 | 46-23-133 | Рукоятка |
| 87 | 25 | 46-60-600 | Втулка |
| 87 | 25 | 46-60-600-20 | Втулка |
| 87 | 18 | 404-60-26-01 | Бугель |
| 87 | 18 | 404-60-165 | Клапан |
| 87 | 41 | 700-38-2735 | Пружина |
| 87 | 26 | 280160 | Болт |
| 87 | 26 | 28 0160-20 | Болт |
| 87 | 6 | 400093 | Втулка |
| 87 | 6 | 40 0093-20 | Втулка |
| 87 | 10 | 450134 | Кольцо |
| 87 | 32 | 45 0134-20 | Кольцо |
| 87 | 39 | 450250 | Прокладка |
| 87 | 39 | 45 0250-20 | Прокладка |
| 87 | 35 | 46 0901-14 | Рукав |
| 87 | 35 | 46 0901-14-20 | Рукав |
| 87 | 35 | | Болты ГОСТ 7796-70 |
| 87 | 36 | | Болт М8-6gх35 |
| 87 | 23 | | Болт М12х1,25-6gх30 |
| 87 | 16 | 280365 | Болт М12х1,25-6gх50 |
| 87 | 16 | 28 0365-20 | Болт М12х1,25-6gх50 |
| 87 | 48 | 280562 | Болт М16х1,5-6gх75 |
| 87 | 48 | 28 0562-20 | Болт М16х1,5-6gх75 |
| 87 | 14 | 350420 | Винт ВМ6-6gх8 ГОСТ 17473-80 |
| 87 | 14 | 35 0420-20 | Винт ВМ6-6gх8 ГОСТ 17473-80 |
| 87 | 14 | | Гайки ГОСТ 5915-70 |
| 87 | 27 | | Гайка М8-7Н |
| 87 | 8 | | Гайка М16х1,5-6Н |
| 87 | 5 | 470570 | Ось 6-16f9х75 ГОСТ 9650-80 |
| 87 | 5 | | Шайбы ГОСТ 6402-70 |
| 87 | 15 | | Шайба 6Т.65Г |
| 87 | 37 | | Шайба 8Т.65Г |
| 87 | 17 | | Шайба 12.ОТ.65Г |
| 87 | 4 | 310270 | Шайба 16.01.08кп ГОСТ 11371-78 |
| 87 | 4 | 31 0270-20 | Шайба 16.01.08кп ГОСТ 11371-78 |
| 87 | 3 | | Шплинт 4х40 ГОСТ 397-79 |
| 87 | 34 | | Хомут стяжной червячный 1040-У-02ПО 4.435.002У (допускается |
