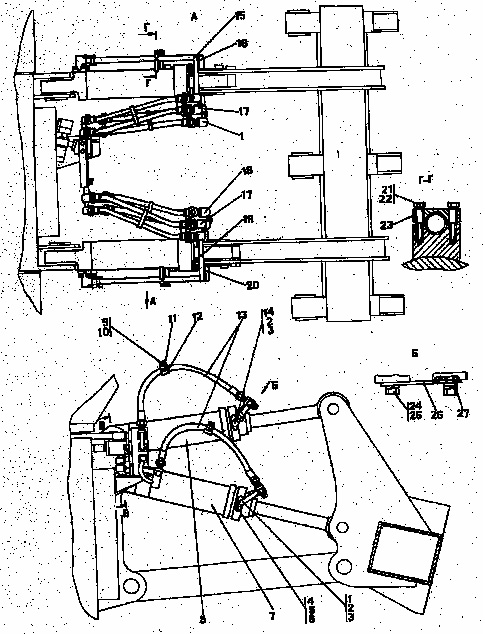

Гидросистема рыхлительного оборудования

Рис.	Поз.	Обозначение	Наименование
103		012001-97-501СП	Гидросистема рыхлительного оборудования
103		012001-97-501-20СП	Гидросистема рыхлительного оборудования
103	17	012001-97-502СП	Трубопровод
103	17	012001-97-502-20СП	Трубопровод
103	19	012001-97-503СП	Трубопровод
103	19	012001-97-503-20СП	Трубопровод
103	20	012001-97-503-01СП	Трубопровод
103	20	012001-97-503-01-20СП	Трубопровод
103	15	012001-97-503-02СП	Трубопровод
103	15	012001-97-503-02-20СП	Трубопровод
103	16	012001-97-503-03СП	Трубопровод
103	16	012001-97-503-03-20СП	Трубопровод
103	13	012001-97-504СП	Рукав O20
103	13	012001-97504-20СП	Рукав O20
103	1	012001-97-506СП	Трубопровод
103	1	012001-97-506-20СП	Трубопровод
103	18	012001-97-506-01СП	Трубопровод
103	18	012001-97-506-01-20СП	Трубопровод
103	8	012001-97-531СП	Гидроцилиндр O160
103	8	012001-97-531-20СП	Гидроцилиндр O160
103	7	012001-97-531-01СП	Гидроцилиндр O160
103	7	012001-97-531-01-20СП	Гидроцилиндр O160
103	14	012001-97-553	Угольник
103	14	012001-97-533-20	Угольник
103	4	012001-97-564	Фланец
103	4	012001-97-564-20	Фланец
103	26	012001-97-571	Планка
103	26	012001-97-571-20	Планка
103	23	2501-98-501	Бугель
103	23	2501-98-501-20	Бугель
103	2	2501-98-550	Кольцо защитное
103	11	2601-28-59	Бугель
103	11	2601-28-59-20	Бугель
103	12	2601-28-60	Бугель
103	12	2601-98-60-20	Бугель
103	12		Болты ГОСТ 7796-70
103	21		Болт М8-6gx40
103	24		Болт М10-6gx30
103	9	280365	Болт М12x1,25-6gx50
103	9	28 0365-20	Болт М12x1,25-6gx50
103	5	280544	Болт М16x1,5-6gx45
103	5	28 0544-20	Болт М16x1,5-6gx45
103	5		Шайбы ГОСТ 6402-70
103	22		Шайба 8Т.65Г
103	25		Шайба 10.65Г
103	10		Шайба 12.ОТ.65Г
103	6		Шайба 16.ОТ.65Г
103	6		Шайбы ГОСТ 11371-78
103	27		Шайба 10.01.10
103	3		Кольцо 032-038-36-2-3 ГОСТ 9833-73/ГОСТ 18829-75
103	29		Болты ГОСТ 7796-70
103	16	280535	Болт М16x1,5-6gx38
103	16	28 0535-20	Болт М16x1,5-6gx38
103	16		Болты ГОСТ 7798-70
103	13	280956	Болт М30x2-6gx120
103	13	28 0956-20	Болт М30x2-6gx120
103	13		Шайбы ГОСТ 6402-70
103	30		Шайба 12.ОТ.65Г
103	17		Шайба 16.ОТ.65Г
103	14		Шайба 30.65Г
103	14		Кольца ГОСТ 18829-73/ ТУ 38.005.204-84
103	26		Кольцо 032-038-36-2-51-1668
103	25		Кольцо 049-055-36-2-51-1668
103	10		Кольцо 150-160-58-2-51-1668
103	10		Кольца ГОСТ 9833-73/ТУ 005.1166-87
103	21		Кольцо 070-080-58-2-В14-1-НТА
103	9		Кольцо 140-155-85-2-В14-1-НТА
103	2	580771	Кольцо С105 ГОСТ 13941-86
103	1		Подшипник ШСЛ-70 ТУ 37.006.154-89/ ГОСТ 3635-78
103	5		Кольцо опорно-направляющее поршневое Е21-160-15-4,0 ТУ 18.01
103	23		Кольцо опорно-направляющее штоковое Е22-063-30-2,5 ТУ 18.010
103	23		* - входит в 012001-97-531СП** - входит в 012001-97-531-01СП
