Установка двигателя

Рис.	Поз.	Обозначение	Наименование
57	28	2501-26-248СП	Трубопровод
57	28	2501-26-248-20СП	Трубопровод
57	4	3501-26-159СП	Угольник
57	4	3501-26-159-20СП	Угольник
57	34	2501-26-83	Фланец
57	34	2501-26-83-20	Фланец
57	58	2501-26-93	Муфта
57	41	2501-26-94	Муфта
57	7	2501-26-220	Скоба
57	7	2501-26-220-20	Скоба
57	8	2501-26-221	Планка
57	8	2501-26-221-20	Планка
57	12	2501-26-300	Скоба
57	12	2501-26-300-20	Скоба
57	13	2501-26-301	Планка
57	13	2501-26-301-20	Планка
57	31	2501-26-303	Фланец
57	31	2501-26-303-20	Фланец
57	45	2501-26-304	Муфта
57	47	2501-26-305	Фланец
57	47	2501-26-305-20	Фланец
57	68	2502-26-6	Труба
57	68	2502-26-6-20	Труба
57	69	2502-26-10	Труба
57	69	2502-26-10-20	Труба
57	6	3501-26-53	Угольник ввертной
57	6	3501-26-53-20	Угольник ввертной
57	5	5001-26-77	Угольник ввертной
57	5	5001-26-77-20	Угольник ввертной
57	1	5001-26-78	Штуцер ввертной
57	1	5001-26-78-20	Штуцер ввертной
57	24	46-26-280	Фланец
57	24	46-26-280-20	Фланец
57	49	404-26-28	Муфта
57	50	404-26-29	Муфта
57	59	404-26-31	Фланец
57	59	404-26-31-20	Фланец
57	51	404-26-33	Фланец
57	51	404-26-33-20	Фланец
57	71	404-26-246	Штуцер
57	71	404-26-246-20	Штуцер
57	72	404-26-247	Фланец
57	72	404-26-247-20	Фланец
57	52	325385	Штифт
57	9	40 0354-04	Втулка
57	14	40 0354-05	Втулка
57	26	440005	Шайба защитная
57	35	440038	Кольцо защитное
57	36	450029	Прокладка
57	36	45 0029-20	Прокладка
57	40	450103	Прокладка
57	40	45 0103-20	Прокладка
57	22	461401	Рукав
57	22	46 1401-20	Рукав
57	22		Болты ГОСТ 7795-70
57	29		Болт М10-6gх70
57	29		Болты ГОСТ 7796-70
57	54		Болт М8-6gх30
57	17		Болт М10-6gх30
57	32	280250	Болт М10-6gх40
57	32	28 0250-20	Болт М10-6gх40
57	57		Болт М12-6х35
57	37	280348	Болт М12х1,25-6gх35
57	37	28 0348-20	Болт М12х1,25-6gх35
57	10		Болт М16х1,5-6gх35
57	20	280555	Болт М16х1,5-6gх55
57	20	28 0555-20	Болт М16х1,5-6gх55
57	20		Гайки ГОСТ 5915-70
57	67		Гайка М10-7Н
57	67		Шайбы ГОСТ 6402-70
57	16		Шайба 10.ОТ
57	38		Шайба 12.ОТ
57	11		Шайба 16.ОТ
57	11		Шайбы ГОСТ 11371-78
57	39	310210	Шайба 12х2.01
57	39	31 0210-20	Шайба 12х2.01
57	19	310270	Шайба 16.01
57	19	31 0270-20	Шайба 16.01
57	66	295220	Шпилька
57	66	29 5220-20	Шпилька
57	66		Кольца ГОСТ 18829-73/ ТУ 38.005.204-84
57	2		Кольцо 018-022-25-2-51-1668
57	73		Кольцо К020-025-30-2-51-1668
57	70		Кольцо 032-038-36-2-51-1668
57	33		Кольцо039-045-36-2-51-1668
57	19		Кольцо 042-050-46-2-51-1668
57	74		Кольцо 088-095-46-2-51-1668
57	46		Кольцо 135-145-58-2-51-1668
57	42		Кольцо 175-180-36-2-51-1668
57	42		Кольца ГОСТ 13940-86
57	53	580155	Кольцо С16
57	44	700-58-2332	Кольцо С25
57	60	700-58-2333	Кольцо С42
57	60		Кольца ГОСТ 13941-86
57	48	580255	Кольцо С26
57	43	700-58-2103	Кольцо С65
57	55		Насос 10В-3Л ОСТ 23.1.92-88
57	55		Насос 10В-3ЛТ ОСТ 23.1.92-88
57	55		или
57	55		Насос 10Б-3Л ОСТ 23.1.92-88
57	55		Насос 10Б-3ЛТОСТ 23.1.92-88
57	55		или
57	55		Насос НШ10-3Л ТУ 4791-001-07504519-97
57	55		Насос НШ10-3ЛТ ТУ 4791-001-07504519-97
57	15		Насос НШ50А-3 ОСТ 23.1.92-88
57	15		Насос НШ50А-3Т ОСТ 23.1.92-88
57	15		или
57	15		Насос НШ50-3 ТУ 4791-001-07504519-97
57	15		Насос НШ50-3Т ТУ 4791-001-07504519-97
57	21		НШ250-4 ОСТ 23.1.92-88
57	21		НШ250-4Т ОСТ 23.1.92-88
57	21		или
57	21		Насос НШ250А-4 ТУ 4791-001-07504519-97
57	21		Насос НШ250А-4Т ТУ 4791-001-07504519-97
57	3	Н.036.23.022	Контргайка
57	3	Н.036.23.022-01	Контргайка
57	23		Хомут стяжной червячный 1055-2-У-01 ПО4.435.001ТУ

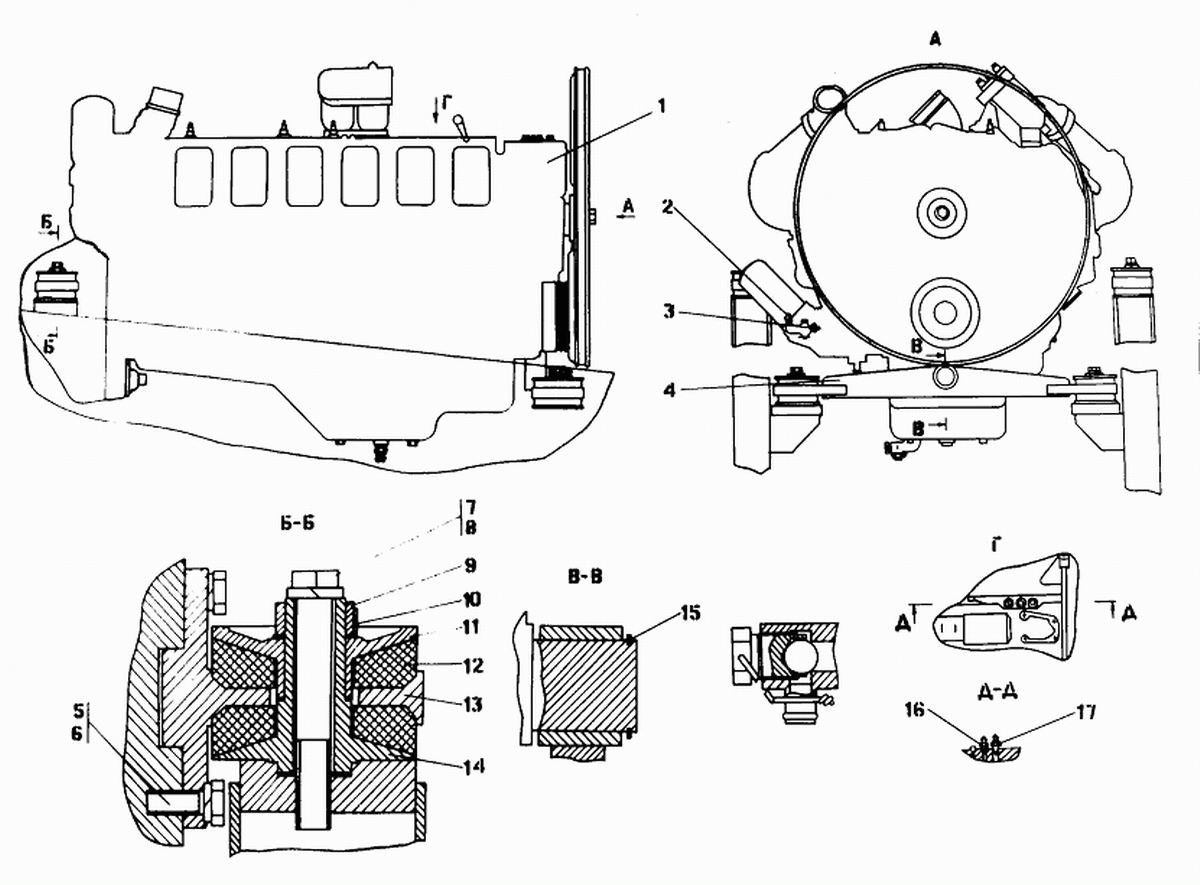

1		2502-01-1СП	Установка двигателя
1		2502-01-1-20СП	Установка двигателя
1	1	Э8501.1000 400	Двигатель с оборудованием
1	4	403-01-102СП	Опора
1	4	403-01-102-20СП	Опора
1	13	2501-20-24	Опора
1	13	2501-20-24-20	Опора
1	14	2501-20-25	Упор
1	14	2501-20-25-20	Упор
1	11	2501-20-26	Прижим
1	11	2501-20-26-20	Прижим
1	10	700-31-2528	Шайба
1	10	700-31-2528-20	Шайба
1	9	305485	Гайка
1	9	30 5485-20	Гайка
1	12	400224	Амортизатор
1	12		Болты ГОСТ 7795-70
1	7	280890	Болт М24х2-6gх160
1	7	28 0890-20	Болт М24х2-6gх160
1	7		Болты ГОСТ 7796-70
1	5	280544	Болт М16х1,5-6gх45
1	5	28 0544-20	Болт М16х1,5-6gх45
1	15	580609	Кольцо С60 ГОСТ 13940-86
1	15		Шайбы ГОСТ 6402-70
1	6		Шайба 16.ОТ
1	8		Шайба 24Т
1	2		Датчик указателя давления масла ММ355 ТУ 37.003.387-78
1	2		Датчик указателя давления масла ММ355-Т ТУ 37.003.387-78
1	3		Датчик аварийного давления масла ММ111В ТУ 37.003.138-76
1	3		Датчик аварийного давления масла ММ111В-Т ТУ 37.003.138-76
1	17		Датчик сигнализатора температуры ТМ111-01 ТУ 37.003.569-90
1	16		Датчик указателя температуры ТМ100-ВТУ 37.003.800-77
1	16		Датчик указателя температуры ТМ100-ВТ ТУ 37.003.800-77
