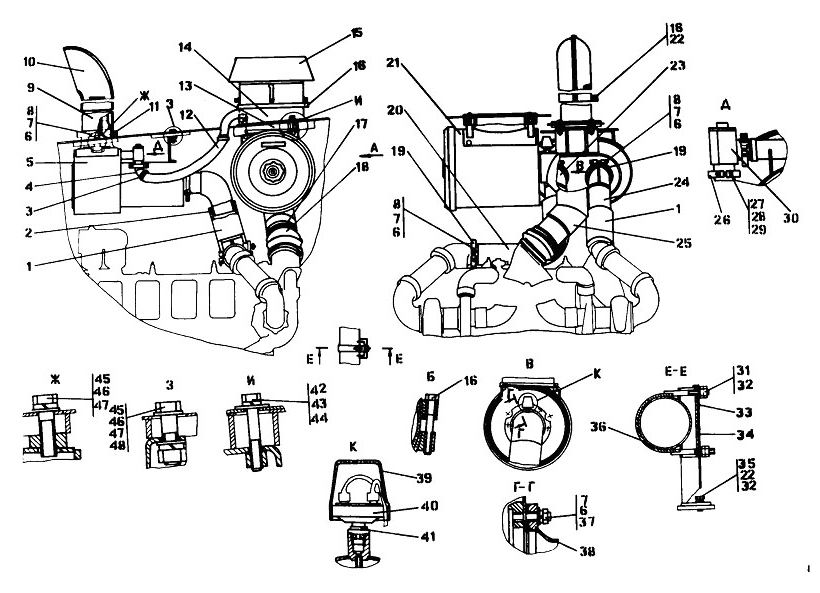

Установка систем вохдухоочистки и выпуска

Рис.	Поз.	Обозначение	Наименование
2		2502-05-1СП	Установка системы воздухоочистки и выпуска
2		2502-05-1-20СП	Установка системы воздухоочистки и выпуска
2	25	2502-05-10СП	Труба
2	25	2502-05-10-20СП	Труба
2	5	2502-05-20СП	Глушитель
2	5	2502-05-20-20СП	Глушитель
2	23	2502-05-21СП	Труба
2	23	2502-05-21-20СП	Труба
2	24	2502-05-21-01СП	Труба
2	24	2502-05-21-01-20СП	Труба
2	11	2501-05-134-01СП	Бугель
2	11	2501-05-134-01-20СП	Бугель
2	21	2504-05-15СП	Воздухоочиститель
2	21	2504-05-15-20СП	Воздухоочиститель
2	13	2504-05-16СП	Воздухоочиститель циклонный
2	13	2504-05-16-20СП	Воздухоочиститель циклонный
2	10	2501-05-158СП	Труба
2	10	2501-05-158-20СП	Труба
2	9	2501-05-160СП	Труба выпускная
2	9	2501-05-160-20СП	Труба выпускная
2	14	2501-05-165СП	Фланец
2	14	2501-05-165-20СП	Фланец
2	15	2501-05-166СП	Воздухозаборник
2	15	2501-05-166-20СП	Воздухозаборник
2	30	403-05-112СП	Клапан
2	33	403-05-123СП	Опора
2	19	403-05-125СП	Половина хомута
2	36	403-05-126СП	Хомут
2	17	403-05-129СП	Хомут
2	17	403-05-129-20СП	Хомут
2	20	3502-05-17СП	Труба
2	20	3502-05-17-20СП	Труба
2	4	313502-05-37СП	Патрубок
2	4	313502-05-37-20СП	Патрубок
2	26	403-05-25	Хомут
2	26	403-05-25-20	Хомут
2	1	403-05-32	Корпус
2	2	403-05-33	Кольцо
2	34	403-05-34	Упор
2	39	404-05-92	Колпачок защитный
2	47	700-31-2209	Шайба
2	47	700-31-2209-20	Шайба
2	18	400427	Сильфон
2	38	450038	Прокладка
2	38	45 0038-20	Прокладка
2	12	46 1401-11	Рукав
2	12	46 1401-11-20	Рукав
2	12		Болты ГОСТ 7795-70
2	8		Болт М8-6gх70
2	16		Болт М10-6gх60
2	42	280385	Болт М12х1,25-6gх80
2	45		Болт М16х1,5-6gх60
2	45		Болты ГОСТ 7796-70
2	35		Болт М10-6gх20
2	35		Болты ГОСТ 7798-70
2	27		Болт М6-6gх25
2	27		Гайки ГОСТ 5915-70
2	28		Гайка М6
2	7		Гайка М8
2	31		Гайка М10
2	48		Гайка М16х1,5
2	48		Шайбы ГОСТ 6402-70
2	29		Шайба 6Т
2	6		Шайба 8Т
2	22		Шайба 10.ОТ
2	43		Шайба 12.ОТ
2	46		Шайба 16.ОТ
2	46		Шайбы ГОСТ 6958-78
2	44	310230	Шайба 12.01.08кп
2	44	31 0230-20	Шайба 12.01.08кп
2	44		Шайбы ГОСТ 11371-78
2	37	310150	Шайба 8.01.08кп
2	37	31 0150-20	Шайба 8.01.08кп
2	32	310170	Шайба 10.01.10
2	32	31 0170-20	Шайба 10.01.10
2	40		Датчик сигнализатора засоренности воздушного фильтра 13.3839
2	41		Кольцо 14х20 МН4152-62
2	3		Хомут стяжной червячный 1055-2-У-01 ПО 4.435.001ТУ
