Рис. | Поз. | Обозначение | Наименование |
---|

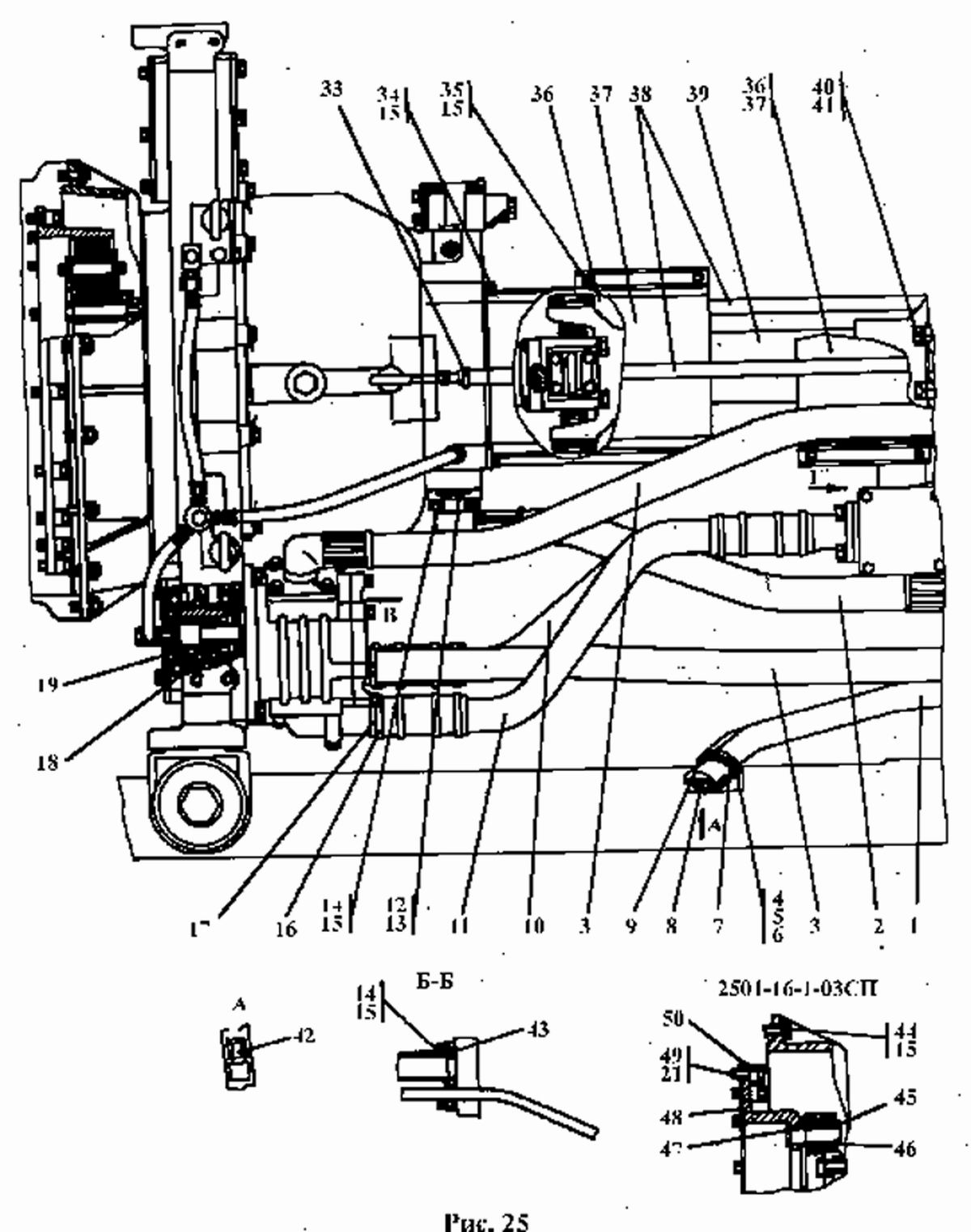

23 | | 2501-16-1-03СП | Установка трансмиссии |
23 | | 2501-16-1-03-20СП | Установка трансмиссии |
23 | 37 | 2501-12-113СП | Кожух |
23 | 37 | 2501-12-113-20СП | Кожух |
23 | 36 | 2501-12-114СП | Кожух |
23 | 36 | 2501-12-114-20СП | Кожух |
23 | 2 | 2501-15-121-03СП | Рукав |
23 | 2 | 2501-15-121-03-20СП | Рукав |
23 | 1 | 2501-15-122СП | Горловина |
23 | 1 | 2501-15-122-20СП | Горловина |
23 | 8 | 2501-15-124СП | Пробка |
23 | 8 | 2501-15-124-20СП | Пробка |
23 | 39 | 2501-49-2-04СП | Передача карданная |
23 | 39 | 2501-49-2-04-20СП | Передача карданная |
23 | 9 | 3501-16-102-02СП | Линейка |
23 | 9 | 3501-16-102-02-20СП | Линейка |
23 | 42 | 46-14-141СП | Сапун |
23 | 42 | 46-14-141-20СП | Сапун |
23 | 48 | 404-20-103СП | Полумуфта |
23 | 48 | 404-20-103-20СП | Полумуфта |
23 | 3 | 404-26-118-08СП | Рукав |
23 | 3 | 404-26-118-08-20СП | Рукав |
23 | 12 | 2501-12-154 | Фланец |
23 | 12 | 2501-12-154-20 | Фланец |
23 | 38 | 46 0601-28 | Рукав |
23 | 38 | 46 0601-28-20 | Рукав |
23 | 11 | 2501-15-101-08 | Труба |
23 | 11 | 2501-15-101-08-20 | Труба |
23 | 10 | 2501-15-101-09 | Труба |
23 | 10 | 2501-15-101-09-20 | Труба |
23 | 19 | 2501-15-103 | Муфта |
23 | 4 | 2501-15-107 | Хомут |
23 | 4 | 2501-15-107-20 | Хомут |
23 | 45 | 403-20-7 | Шайба |
23 | 45 | 403-20-7-20 | Шайба |
23 | 50 | 404-20-20 | Втулка |
23 | 47 | 400093 | Втулка |
23 | 7 | 400324 | Пластина |
23 | 7 | 2501-12-170 | Пластина |
23 | 17 | 46 1504-04 | Рукав |
23 | 17 | 46 1504-04-20 | Рукав |
23 | 40 | 280575 | Болт М16х1,5х120 ГОСТ 7795-70 |
23 | 40 | | Болты ГОСТ 7796-70 |
23 | 35 | | Болт М12х1,25х25 |
23 | 34 | | Болт М12х30 |
23 | 14 | | Болт М12х35 |
23 | 49 | 280359 | Болт 3М12х45 |
23 | 49 | 28 0359-20 | Болт 3М12х45 |
23 | 44 | 280361 | Болт М12х1,25х45 |
23 | 44 | 28 0361-20 | Болт М12х1,25х45 |
23 | 5 | | Гайка М8 ГОСТ 5915-70 |
23 | 5 | | Шайбы ГОСТ 6402-70 |
23 | 15 | | Шайба 12.ОТ.65Г |
23 | 41 | | Шайба 16.ОТ.65Г |
23 | 41 | | Шайбы ГОСТ 6958-78 |
23 | 6 | 310140 | Шайба 8 |
23 | 6 | 31 0140-20 | Шайба 8 |
23 | 46 | | Шплинт 4х36.019 ГОСТ 397-79 |
23 | 46 | | Кольца ГОСТ 18829-73/ |
23 | 46 | | ТУ 38.005.204-80 |
23 | 13 | | Кольцо 049-055-36-51-1668 |
23 | 43 | | Кольцо 080-090-58-51-1668 |
23 | 18 | 580309 | Кольцо С35 ГОСТ 13940-86 |
23 | 21 | | Проволока 1,6-0-С ГОСТ 3282-74 |
23 | 33 | | Хомут стяжной |
23 | 33 | | червячный 1028-2-У-01 |
23 | 33 | | ПО 4.435.001ТУ |
23 | 16 | | Хомут стяжной |
23 | 16 | | Червячный 1070-2-У-01 |
23 | 16 | | ПО 4.435.001ТУ |

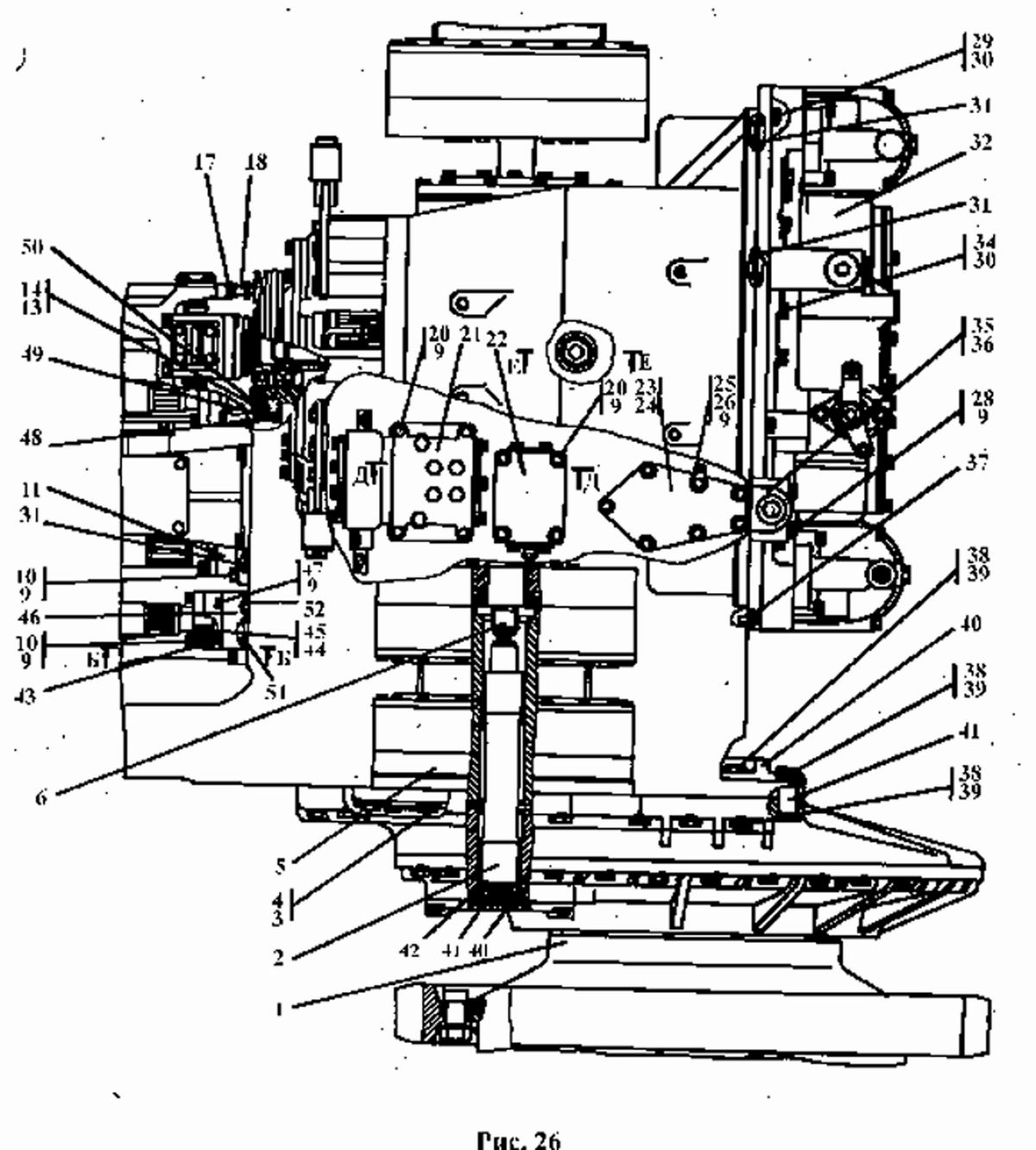

24 | 32 | 2501-12-18СП | Трансмиссия |
24 | 32 | 2501-12-18-20СП | Трансмиссия |
24 | 2 | 2501-12-135СП | Торсион |
24 | 6 | 2501-12-135-01СП | Торсион |
24 | 46 | 2501-15-142СП | Клапан |
24 | 21 | 2501-15-31СП | Блок управления |
24 | 21 | 2501-15-31-20СП | Блок управления |
24 | 22 | 2501-15-22СП | Клапан |
24 | 22 | 2501-15-22-20СП | Клапан |
24 | 36 | 2501-15-138СП | Клапан |
24 | 36 | 2501-15-138-20СП | Клапан |
24 | 5 | 2501-18-15-01СП | Фрикцион бортовой и |
24 | 5 | | тормоз остановочный |
24 | 1 | 2501-19-11СП | Передача бортовая |
24 | 1 | 2501-19-11-20СП | Передача бортовая |
24 | 18 | 403-16-109СП | Штуцер |
24 | 18 | 403-16-109-20СП | Штуцер |
24 | 17 | | Хомут стяжной |
24 | 17 | | червячный 108-2-У-01 |
24 | 17 | | ПО 4.35.001 ТУ |
24 | 40 | 2501-12-161 | Планка |
24 | 40 | 2501-12-161-20 | Планка |
24 | 23 | 2501-15-105 | Крышка |
24 | 23 | 2501-15-105-20 | Крышка |
24 | 11 | 2501-15-121 | Коллектор |
24 | 11 | 2501-15-121-20 | Коллектор |
24 | 25 | 10.10.2501 | Планка |
24 | 25 | 2501-10-10-20 | Планка |
24 | 49 | 2501-16-4 | Кольцо |
24 | 50 | 2501-16-5 | Сектор |
24 | 50 | 2501-16-5-20 | Сектор |
24 | 41 | 2501-19-63 | Крышка |
24 | 43 | 2501-26-83 | Фланец |
24 | 43 | 2501-26-83-20 | Фланец |
24 | 14 | 285120 | Болт |
24 | 14 | 28 5120-20 | Болт |
24 | 4 | 28 5555-01 | Болт |
24 | 37 | 325463 | Штифт |
24 | 41 | 325580 | Штифт |
24 | 45 | 440038 | Кольцо |
24 | 48 | 400207 | Кольцо |
24 | 35 | 700-40-5336 | Прокладка |
24 | 35 | 700-40-5336-20 | Прокладка |
24 | 24 | 450155 | Прокладка |
24 | 24 | 45 0155-20 | Прокладка |
24 | 24 | | Болты ГОСТ 7795-70 |
24 | 28 | 280388 | Болт М12х90 |
24 | 28 | 28 0388-20 | Болт М12х90 |
24 | 28 | | Болты ГОСТ 7796-70 |
24 | 47 | 280379 | Болт 3М12х65 |
24 | 47 | 28 0379-20 | Болт 3М12х65 |
24 | 20 | | Болт М12х80 |
24 | 20 | | Болты ГОСТ 7796-70 |
24 | 10 | | Болт М12х35 |
24 | 26 | | Болт М12х40 |
24 | 29 | 280550 | Болт М16х1,5х50 |
24 | 29 | 28 0550-20 | Болт М16х1,5х50 |
24 | 34 | 280562 | Болт М16х1,5х75 |
24 | 34 | 28 0562-20 | Болт М16х1,5х75 |
24 | 38 | 280835 | Болт М24х2х75 |
24 | 38 | 28 0835-20 | Болт М24х2х75 |
24 | 47 | 280379 | Болт 3М12х65 |
24 | 47 | | Шайбы ГОСТ 6402-70 |
24 | 9 | | Шайба 12.ОТ.65Г |
24 | 30 | | Шайба 16.ОТ.65Г |
24 | 39 | | Шайба 24Т.65Г |
24 | 39 | | Кольца ГОСТ 18829-73/ |
24 | 39 | | ТУ 38.005.204-84 |
24 | 44 | | Кольцо 032-038-36-51-1668 |
24 | 52 | | Кольцо 012-016-25-51-1668 |
24 | 31 | | Кольцо 042-050-46-51-1668 |
24 | 42 | | Кольцо 069-075-36-51-1668 |
24 | 51 | | Кольцо 040-048-46-2-3 ГОСТ 18829-73 |
24 | 40 | 580676 | Кольцо С80 ГОСТ 13941-86 |
24 | 13 | | Хомут 1070-2-У-01 |
24 | 13 | | ПО 4.435.01 ТУ |
24 | 36 | 46-15-138ХЛ | Клапан |
24 | 36 | 46-15-138Т | Клапан |
24 | 36 | | или |
24 | 36 | 2501-15-138СП | Клапан |
24 | 36 | 2501-15-138-20СП | Клапан |
24 | 3 | | Проволока 1,6-0-С ГОСТ 3282-74 |

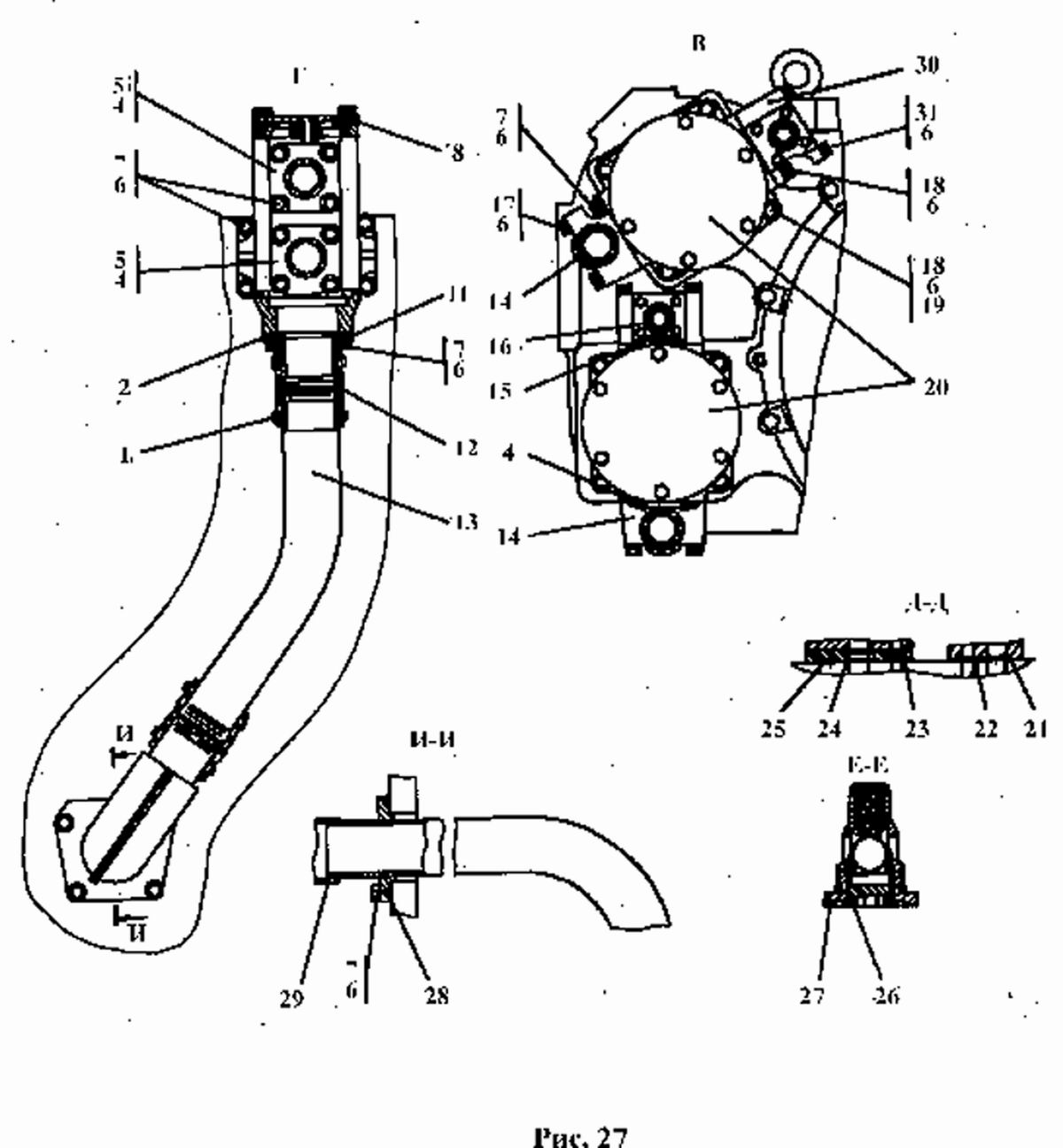

25 | 5 | 2501-15-119СП | Фланец |
25 | 5 | 2501-15-119-20СП | Фланец |
25 | 14 | 2501-15-120СП | Фланец |
25 | 14 | 2501-15-120-20СП | Фланец |
25 | 8 | 2501-16-103СП | Заборник |
25 | 8 | 2501-16-103-20СП | Заборник |
25 | 27 | 3501-16-103СП | Клапан |
25 | 27 | 3501-16-103-20СП | Клапан |
25 | 11 | 3501-16-104СП | Фланец |
25 | 11 | 3501-16-104-20СП | Фланец |
25 | 29 | 3501-16-105СП | Трубопровод |
25 | 29 | 3501-16-105-20СП | Трубопровод |
25 | 25 | 2501-15-106 | Плита |
25 | 30 | 404-26-23 | Фланец |
25 | 30 | 404-26-23-20 | Фланец |
25 | 16 | 2501-26-83 | Фланец |
25 | 16 | 2501-26-83-20 | Фланец |
25 | 13 | 3501-16-11 | Труба |
25 | 13 | 3501-16-11-20 | Труба |
25 | 12 | 461701 | Рукав |
25 | 12 | 46 1701-20 | Рукав |
25 | 12 | | Болты ГОСТ 7795-70 |
25 | 17 | | Болт М12х80 |
25 | 31 | 280388 | Болт М12х90 |
25 | 31 | 28 0388-20 | Болт М12х90 |
25 | 31 | | Болты ГОСТ 7796-70 |
25 | 7 | | Болт М12х30 |
25 | 18 | | Болт М12х35 |
25 | 6 | | Шайба 12.ОТ.65Г ГОСТ 6402-70 |
25 | 6 | | Шайбы ГОСТ 11371-78 |
25 | 19 | 310210 | Шайба 12х2 |
25 | 19 | 31 0210-20 | Шайба 12х2 |
25 | 19 | | Кольца ГОСТ 18829-73/ |
25 | 19 | | ТУ 38.005.204-84 |
25 | 22 | | Кольцо 012-016-25-51-1668 |
25 | 24 | | Кольцо 032-038-36-51-1668 |
25 | 26 | | Кольцо 066-071-30-51-1668 |
25 | 23 | | Кольцо 022-026-25-51-1668 |
25 | 21 | | Кольцо 042-050-46-51-1668 |
25 | 4 | | Кольцо 060-070-58-51-1668 |
25 | 2 | | Кольцо 088-095-46-51-1668 |
25 | 28 | | Кольцо |
25 | 28 | | 100-110-58-2ИРП1314-1 |
25 | 15 | | Кольцо 038-046-46-2-3 ГОСТ 18829-73 |
25 | 20 | | Насос НШ100А-3 |
25 | 20 | | ОСТ 23.1.92-88 |
25 | 20 | | Насос НШ100А-3Т |
25 | 20 | | ОСТ 23.1.92-88 |
25 | 1 | | Хомут стяжной |
25 | 1 | | 1085-2-У-01 |
25 | 1 | | ПО 4.435.001 ТУ |
