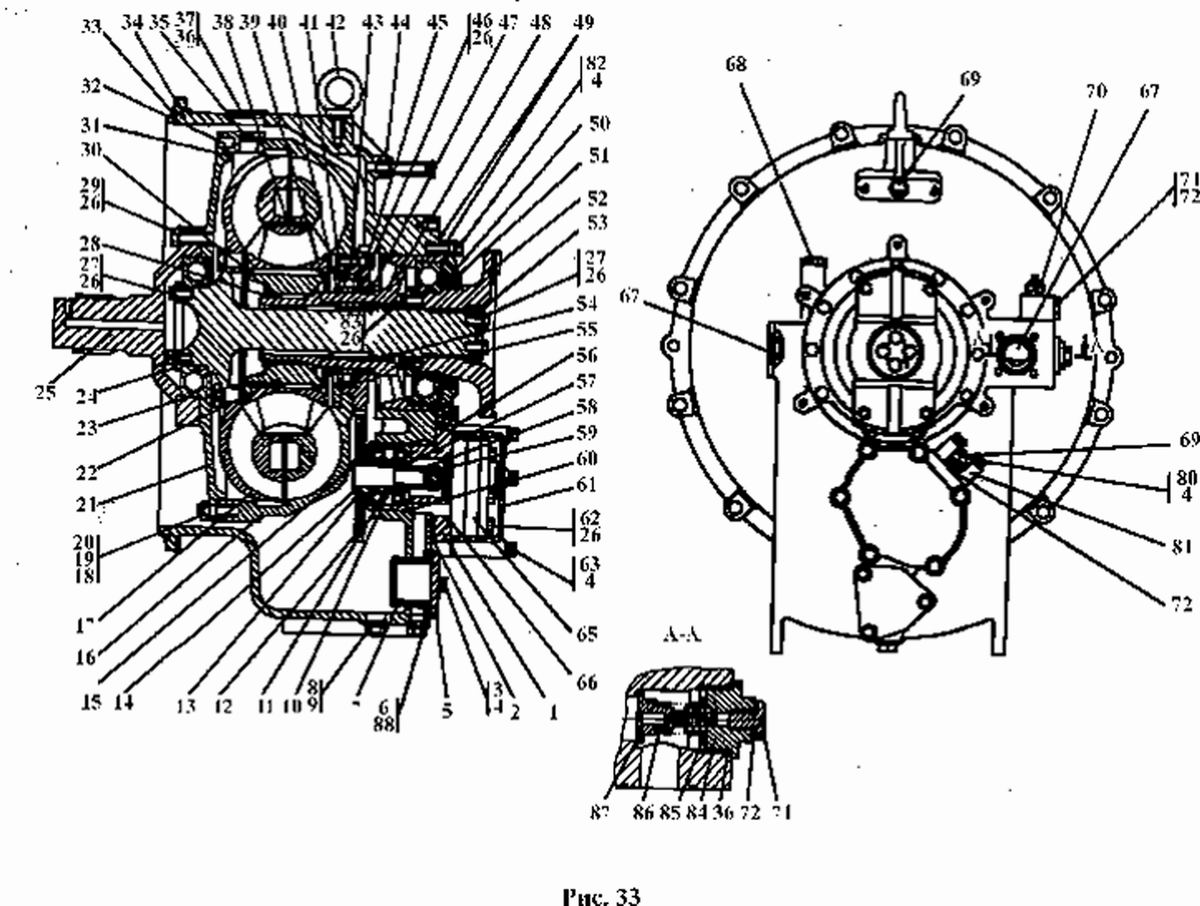

Гидротрансформатор

Рис.	Поз.	Обозначение	Наименование
32		2501-14-11СП	Гидротрансформатор
32		2501-14-11-20СП	Гидротрансформатор
32	48	2501-14-100СП	Ось реактора
32	17	2501-14-102СП	Колесо турбинное
32	22	2501-14-103СП	Муфта
32	21	2501-14-104СП	Фланец
32	52	2501-14-108СП	Фланец
32	7	2501-14-109СП	Фильтр
32	81	2501-14-114СП	Угольник
32	44	403-16-109СП	Штуцер
32	34	2501-14-10	Корпус
32	34	2501-14-10-20	Корпус
32	25	2501-14-17	Муфта
32	50	2501-14-18	Крышка
32	53	2501-14-19	Крышка
32	41	2501-14-20	Крышка
32	24	2501-14-21	Крышка
32	10	2501-14-24	Валик
32	58	2501-14-25	Муфта
32	1	2501-14-26	Стакан
32	35	2501-14-28	Пробка
32	45	2501-14-34	Шестерня
32	12	2501-14-35	Шестерня
32	5	2501-14-38	Крышка
32	87	2501-14-58	Втулка
32	84	2501-14-59	Пробка
32	38	25-14-86	Колесо реактора
32	39	25-14-144	Кольцо
32	16	46-14-56	Колесо насосное
32	61	46-14-197	Крышка
32	61	46-14-197-20	Крышка
32	76	46-15-70	Кольцо (допускается
32	76		замена на поз.77)
32	85	47-59-205	Кольцо
32	32	32355	Штифт
32	71	375330	Пробка
32	71	37 5330-20	Пробка
32	8	375625	Пробка
32	8	37 5625-20	Пробка
32	86	38327	Пружина
32	33	400215	Кольцо
32	33	40 0215-20	Кольцо
32	67	440006	Пробка
32	54	440015	Кольцо уплотнительное
32	47	2501-12-181-23	Кольцо уплотнительное
32	69	440093	Пробка
32	2	450111	Прокладка
32	2	45 0111-20	Прокладка
32	56	450112	Прокладка
32	56	45 0112-20	Прокладка
32	20	700-29-2375	Шпилька
32	83	285330	Болт
32	83	28 5330-20	Болт
32	19	700-31-2468	Пластина
32	68	700-37-2077	Пробка
32	37	700-37-2140	Пробка
32	37	700-37-2140-20	Пробка
32	49	700-40-4875	Прокладка
32	49	700-40-4875	Прокладка
32	73	700-40-5334	Прокладка
32	73	700-40-5334-20	Прокладка
32	73		Болты ГОСТ 7795-70
32	80	280370	Болт М12х1,25х55
32	80	28 0370-20	Болт М12х1,25х55
32	79	280385	Болт М12х1,25х80
32	79	28 0385-20	Болт М12х1,25х80
32	79		Болты ГОСТ 7796-70
32	27	280339	Болт 3М12х30
32	27	28 0339-20	Болт 3М12х30
32	27		Болты ГОСТ 7796-70
32	3		Болт М12х30
32	63	280392	Болт 3М12х130
32	63	28 0392-20	Болт 3М12х130
32	46	280359	Болт 3М12х45
32	46	28 0359-20	Болт 3М12х45
32	62	280379	Болт 3М12х65
32	62	28 0379-20	Болт 3М12х65
32	29	280545	Болт 3М16х1,5х45
32	29	28 0545-20	Болт 3М16х1,5х45
32	82	280350	Болт М12х40 ГОСТ 7798-70
32	82		Гайки ГОСТ 15521-70
32	18	300270	Гайка М16х1,5
32	18	30 0270-20	Гайка М16х1,5
32	18		ГОСТ 4751-73
32	42	280590	Рым-болт М16
32	42	28 0590-20	Рым-болт М16
32	4		Шайба 12.ОТ.65Г ГОСТ 6402-70
32	13	340450	Шпонка 6х9 ГОСТ 24071-80
32	13		Кольца ГОСТ 18829-73/
32	13		ТУ 38.005.204-80
32	9		Кольцо 016-020-25-51-1668
32	72		Кольцо 018-022-25-51-1668
32	36		Кольцо 045-050-30-51-1668
32	55		Кольцо 049-055-36-51-1668
32	6		Кольцо 075-081-36-
32	6		ИРП 1314-1
32	60		Кольцо 088-095-46-51-1668
32	60		Кольца ГОСТ 18829-73
32	66		Кольцо 030-035-30-2
32	88		Кольцо 075-081-36-2-3
32	88		(допускается замена на
32	88		кольцо поз.6)
32	31		Кольцо 480-490-58-2-3
32	31		Кольца ГОСТ 13940-86
32	57	580270	Кольцо С28
32	14	580404	Кольцо С40
32	28	580705	Кольцо С90
32	40	700-58-2356	Кольцо С105
32	30	580855	Кольцо С155
32	30		Кольца ГОСТ 13941-86
32	59	580160	Кольцо С16
32	15	580676	Кольцо С80
32	51		Манжета 2.2-125х155-3 ГОСТ 8752-79/
32	51		ОСТ 38.05.146-78
32	43		Подшипник 6-3212Л1 ГОСТ 8228-75
32	11		Подшипник 208А ГОСТ 8338-75
32	23		Подшипник 176222Л ГОСТ 8995-75
32	75		Пломба 10/6,5
32	75		ОСТ 32.68-84
32	75		Датчики ТУ 37.003.800-77
32	70		Датчик ТМ100-В
32	70		Датчик ТМ100-ВТ
32	70		Клапаны ТУ 23.1.248-85
32	74		Клапан 46-15-139ХЛ
32	74		Клапан 46-15-139Т
32	65		Насос НМШ25
32	65		ТУ 23.1.18-87
32	77	Ц90-1212027	Кольцо (допускается
32	77		замена на поз.76)
32	77		Проволока ГОСТ 3282-74
32	26		Проволока 1,6-0-С
32	78		Проволока 0,6-0-4
