Блок управления
Главная
»
T-25.01Я
»

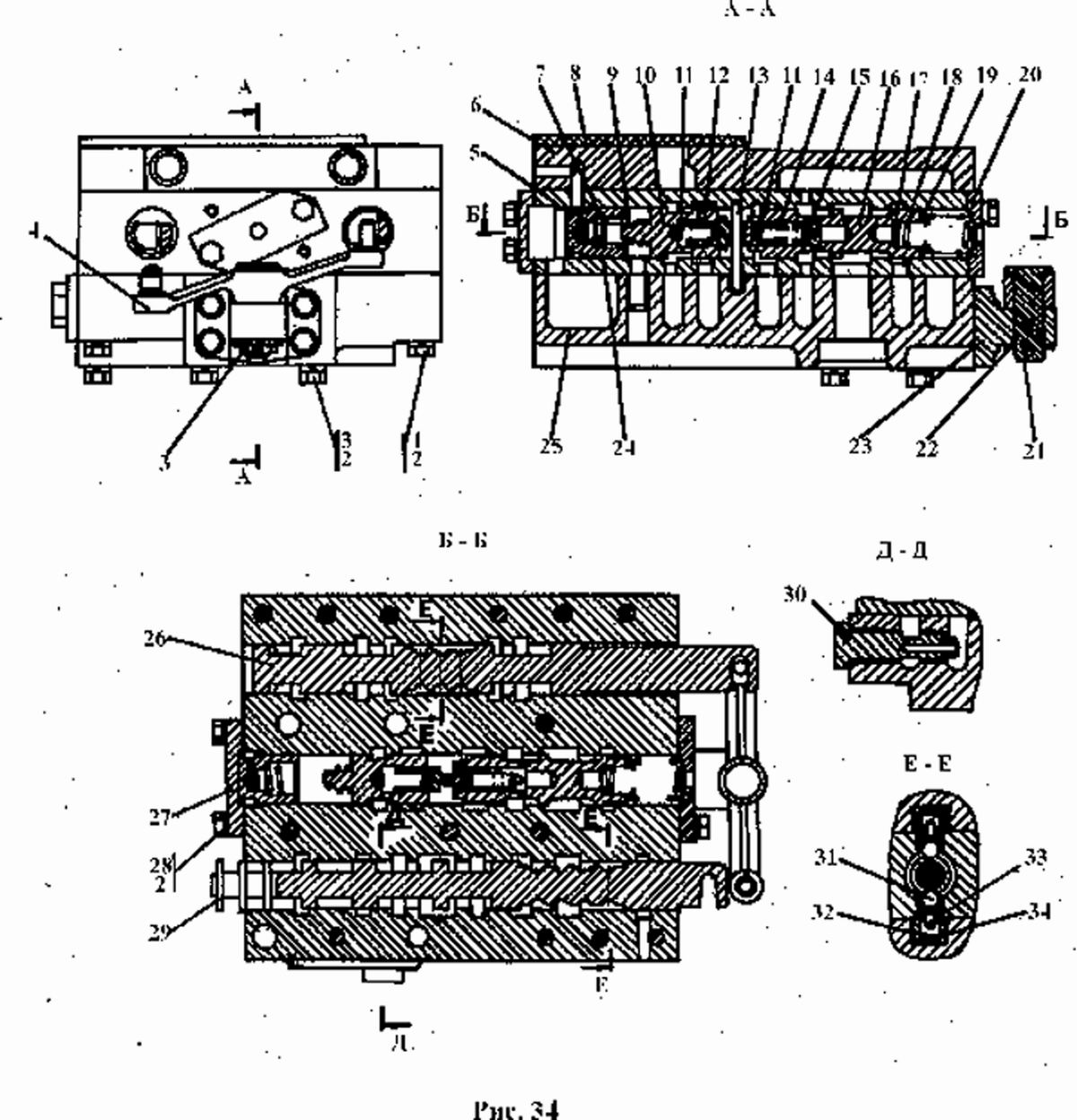

Блок управления
Рис.
Поз.
Обозначение
Наименование
33
2501-15-20СП
Блок управления
33
30
2501-15-130СП
Дроссель
33
4
2501-15-131СП
Рычаг
33
15
2501-15-29
Клапан
33
13
2501-15-37
Стопор
33
32
2501-15-44
Корпус фиксатора
33
23
2501-15-108
Кронштейн
33
25
2501-15-131
Плита
33
24
2501-15-132
Корпус
33
6
2501-15-133
Плита
33
14
2501-15-136
Поршень
33
26
2501-15-140
Золотник
33
29
2501-15-141
Золотник
33
21
2501-15-142
Ось
33
8
2501-15-150
Заглушка
33
7
2501-15-162
Пружина
33
33
2501-15-168
Опора пружины
33
27
2501-15-169
Крышка
33
5
2501-15-170
Поршень
33
16
2501-15-178
Золотник
33
20
2501-15-179
Планка
33
10
2501-15-186
Золотник
33
12
2501-15-187
Поршень
33
1
285200
Болт
33
3
285210
Болт
33
19
38327
Пружина
33
18
385278
Пружина
33
11
385048
Пружина
33
34
385092
Пружина
33
9
385159
Пружина
33
28
Болт М8х25 ГОСТ 7796-70
33
2
Шайба 8Т.65Г ГОСТ 6402-70
33
22
310280
Шайба 16х1.01.10 ГОСТ 10450-78
33
17
310110
Шайба 6.01.08КП ГОСТ 11371-78
33
31
Шарик Б-10-100 ГОСТ 3722-81
33
3
Шплинт 3,2х25 ГОСТ 397-79
